OMR является основным кольцевым устройством для вторичной распределительной сети. OMR может поставляться в 10 различных конфигурациях, подходящих для наиболее мощных применений в распределительных сетях 12/24 кВ. Блок может быть установлен на наименьшем распределительном трансформаторе или размещен в автономном формате. Он расширяется и в сочетании с разработанной компанией Rockwell технологической концепцией, которая представляет собой гибкое модульное компактное распределительное устройство, представляет собой комплексное решение для вторичных распределительных сетей 12/24 кВ. OMR имеют идентичные пользовательские интерфейсы.
OMR - это полностью герметичная система с резервуаром из нержавеющей стали, содержащим все детали под напряжением и функции переключения. Герметичный стальной резервуар с постоянными атмосферными условиями обеспечивает высокий уровень надежности, безопасность персонала и систему, практически не требующую технического обслуживания. Концепция OMR предлагает на выбор комбинацию выключатель-предохранитель или автоматический выключатель с реле для защиты трансформатора. OMR может поставляться со встроенным пультом дистанционного управления и контроля.
Этот продукт соответствует стандартам:
Iec62271-200, IEC60420, GB / T11022, GB3804, GB3906
Сервисная среда
а) температура воздуха: максимальная температура: +45 ℃; Минимальная температура: -20 ℃
б) влажность: среднемесячная влажность 95%; Среднесуточная влажность 90%.
в) высота над уровнем моря: максимальная высота установки: 2500 м
г) Окружающий воздух, явно не загрязненный едкими и легковоспламеняющимися газами, парами и т. д.
e) Нет частых сильных встряхиваний
|
Нет. |
Предмет |
Единица измерения |
Модуль C |
Модуль V |
||
|
Выключатель нагрузки |
Выключатель |
|||||
|
1 |
Номинальное напряжение |
kV |
12 |
24 |
12 |
24 |
|
2 |
Номинальный ток |
A |
630 |
|||
|
3 |
Номинальная частота |
Hz |
50/60 |
|||
|
4 |
1 мин. Выдерживаемое напряжение промышленной частоты |
kV |
45 |
55 |
45 |
55 |
|
5 |
Выдерживаемое напряжение грозового импульса |
kV |
75 |
125/150 |
75 |
125/150 |
|
6 |
Номинальный ток передачи |
A |
1700 |
1400 |
||
|
7 |
Номинальная активная нагрузка и ток отключения замкнутой цепи |
A |
630 |
|||
|
8 |
Номинальный ток отключения заряда кабеля |
A |
50&10 |
|||
|
9 |
Номинальный ток отключения короткого замыкания |
kA |
20 |
16 |
||
|
10 |
Номинальный ток короткого замыкания (пиковый) |
kA |
63 |
50 |
63 |
50 |
|
11 |
Кратковременный (2сек) выдерживаемый ток, переключатель нагрузки / земля |
kA |
25/20 |
20/20 |
25/20 |
20/20 |
|
12 |
Номинальный выдерживаемый ток (пик) |
kA |
63 |
50 |
63 |
50 |
|
13 |
Механизм жизни |
раз |
3000 |
10000 |
3000 |
|

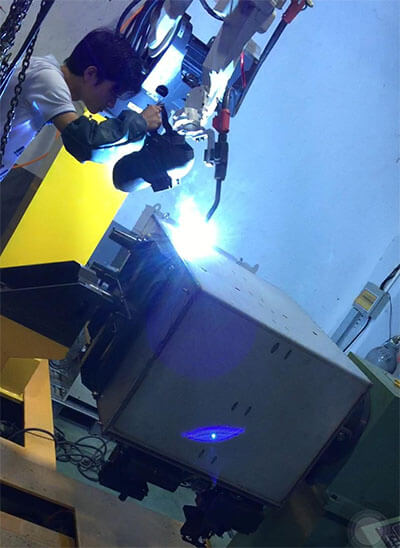

OMR использует SF6 - газ (гексафторид серы) в качестве изоляционной и закалочной среды. SF6 содержится в сварном резервуаре из нержавеющей стали, который герметичен на всю жизнь. Система давления определяется как герметичная на весь срок службы, срок службы которой превышает 30 лет. Уровень утечки составляет менее 0,1% в год. Для обеспечения надежной и герметичной сварки все сварочные работы выполняются роботами с компьютерным управлением. Электрические и механические втулки, проникающие в бак, зажимаются и герметизируются в баке с помощью высококачественных уплотнительных колец. Механическая втулка имеет также вращающийся вал, который соединяет вал переключателя с соответствующим валом механизма. Вращающийся вал уплотнен двойным набором газовых уплотнений. Все элегазовые резервуары должны пройти тест на утечку перед заполнением газом. Проверка на утечку и заполнение газом выполняются внутри вакуумной камеры. Первым шагом в тесте на утечку является удаление всего воздуха внутри резервуара SF6 и вакуумной камеры одновременно. Затем элегазовый резервуар наполняется гелием. Из-за особенностей гелия этот тест обнаружит все возможные утечки. Если резервуар SF6 пройдет это испытание, гелий будет эвакуирован и заменен SF6. SF6-резервуар имеет степень защиты IP67 и может быть погружен в воду и при этом поддерживать все функции удовлетворительным образом.
А. нерасширяемый тип
B. расширяемый тип
Примечание:
Детали demission пожалуйста, проконсультируйтесь с нашим инженером, чтобы спросить чертежи.
Стандартный UNIT настраивает

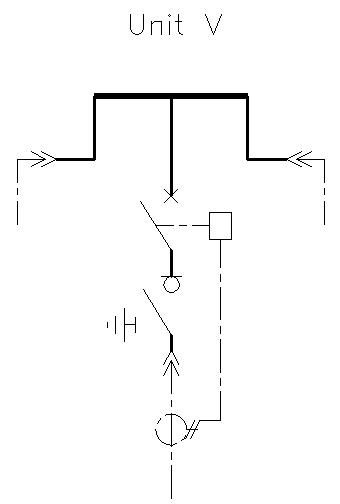

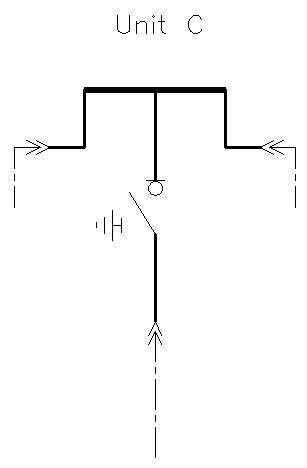

| Расширяемый стандартный блок C | Расширяемый стандартный блок V |
 |
 |

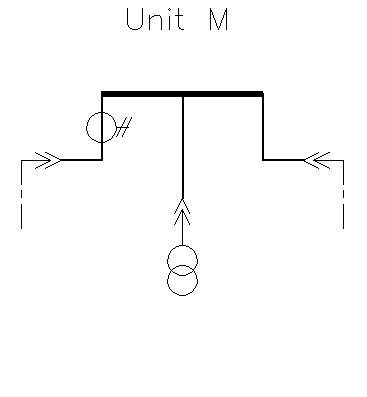

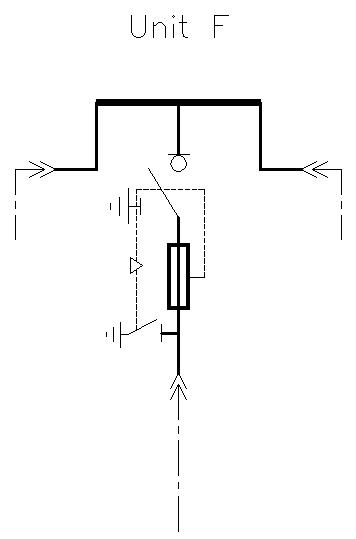

| Расширяемый стандартный блок F eqv unit DF | Расширяемый стандартный блок М |
 |
 |
Примечание:
1, все стандартные опционально должны быть оснащены индикатором, PT, реле защиты.
2, удлинительная втулка может быть использована для подачи кабеля или ввода кабеля.
Стандартная комбинация настраивает

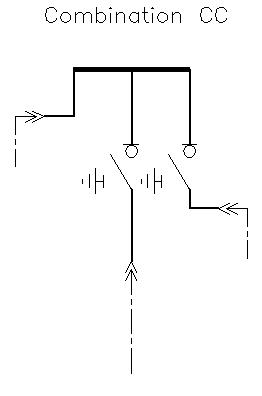

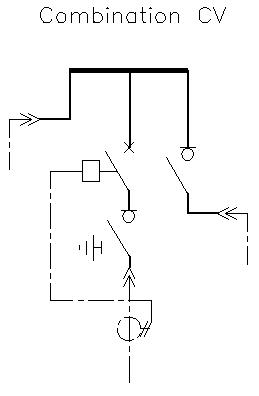

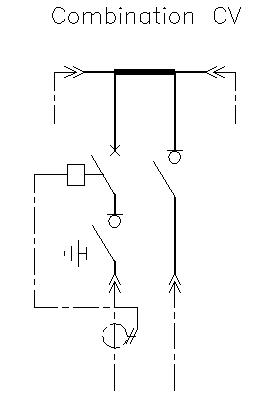

| Выдвижная левая комбинация CC | Слева расширяемая комбинация резюме |
 |
 |
Стандартная комбинация настраивает

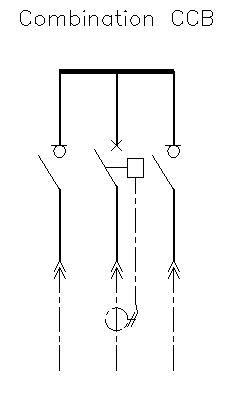

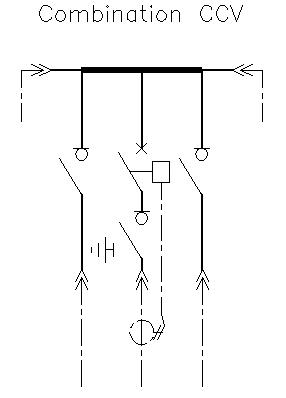

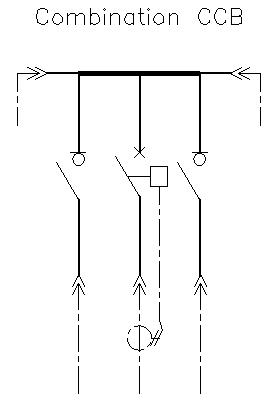

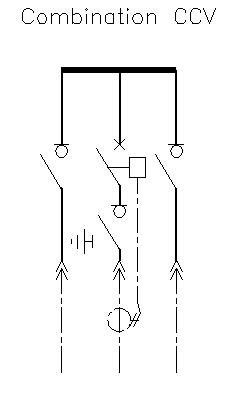

| Нерастяжимая комбинация CCV | Нерастяжимая комбинация CCB |
 |
 |

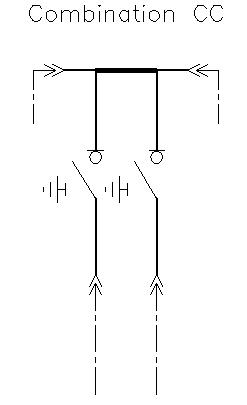

| Расширяемая комбинация CC | Расширяемая комбинация резюме |
 |
 |
| Расширяемая комбинация CCV | Расширяемая комбинация CCB |
 |
 |
Примечание:
1, все стандартные опционально должны быть оснащены индикатором, PT, реле защиты.
2, удлинительная втулка может быть использована для подачи кабеля или ввода кабеля.
3, расширяемая комбинация обеспечивается объединенным с подходящим блоком.,
Например: CCV + F + CCB + M +… .; Индивидуальные марки приемлемы.

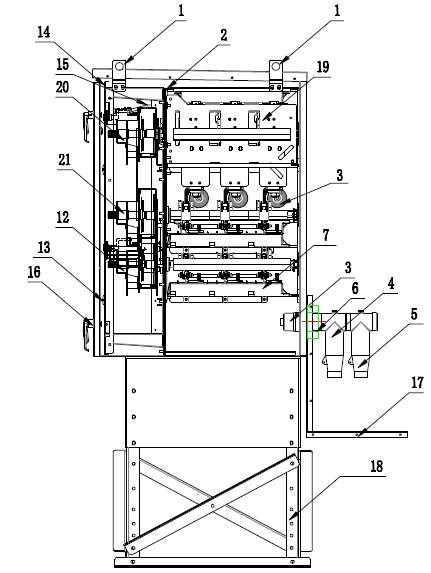

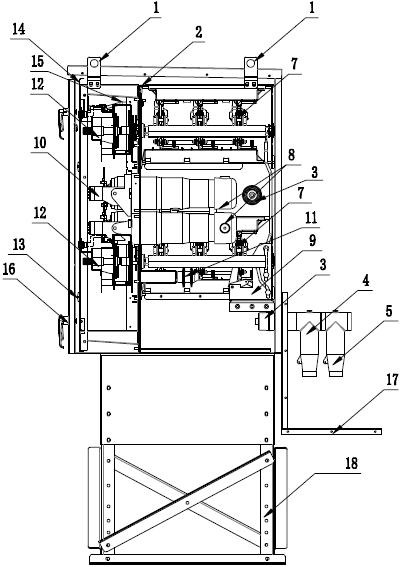

1. Подъемные проушины; 2. Корпус из нержавеющей стали; 3. Кабельная опора; 4. Переднее соединение кабеля; 5. Подсоединение молнии к разъему 5.Rear; 6.CT; 7-позиционный выключатель нагрузки; трубка; пробка трубки 10.Fuse; 11. Изолятор; 12. Механизм выключателя нагрузки; 13. Дисплей в реальном маштабе времени; 14. Имитатор; 15. Датчик давления 15.SF6; 16. Замок; рама; 19. Автоматический выключатель + разъединитель; 20. Механизм для автоматического выключателя; 21. Механизм для разъединителя
