البيئة الجغرافية: يقع المشروع في بيئة تعدين صناعي نموذجية في جنوب أفريقيا. وتعتبر البنية التحتية للشبكة المحلية قديمة نسبياً، ويتميز الموقع بوجود غبار كثيف وتقلبات كبيرة في درجات الحرارة بين الليل والنهار، مما يفرض متطلبات صارمة على درجة الحماية من الدخول وأداء العزل للمعدات الكهربائية.
ظروف التطبيق وخصائص الأحمال: بصفتها مركز الطاقة الأساسي للموقع، يتحمل هذا المرفق أحمال الصدمات الناتجة عن معدات التكسير الكبيرة، وأحزمة النقل، ورافعات المناجم. تسحب هذه الأحمال تيارات بدء عالية وتولد محتوى توافقياً كبيراً، وعملية الإنتاج مستمرة للغاية — ولا يُسمح مطلقاً بانقطاعات غير مخططة.
نقاط القصور القائمة: كان نظام التوزيع الحالي قديماً، مع انخفاض درجة الحماية من الدخول للخزائن مما لا يمكنه التعامل مع البيئة المغبرة في الموقع. كما افتقرت مفاتيح التوزيع القديمة إلى نظام قفل شامل للوقاية الخماسية (منع التشغيل الخاطئ للقواطع، وتشغيل مفصل العزل تحت الحمل، وإغلاق مفتاح التأريض على دائرة حية، وإغلاق القاطع مع إغلاق مفتاح التأريض، والدخول إلى حجرة مكهربة)، مما أدى إلى انخفاض السلامة التشغيلية. ومع التوسع في القدرة الجاري تنفيذه، كانت هناك حاجة ماسة إلى حل توزيع متوسط الجهد يتمتع بقدرة عالية على تحمل التيار القصير، وتشغيل آمن ومرن، ودرجة عالية من الذكاء.
الشكل 1: فريق المشروع مع بانوراما لغرفة التوزيع
بناءً على معايير شبكة جنوب أفريقيا (المتوافقة مع معايير IEC أو SANS)، ومتطلبات الموثوقية العالية، وسهولة الصيانة، أجرى المشروع مقارنة منهجية بين مفاتيح التوزيع ذات النوع الثابت ومفاتيح التوزيع القابلة للسحب من طراز KYN28:
بُعد المقارنة الوحدة الحلقية الرئيسية / من النوع الثابت التقليدي معدات التبديل القابلة للسحب المغلفة بالمعدن KYN28 (المعتمدة) ملاحظة فنية مرونة الصيانة القواطع مثبتة بشكل ثابت؛ تتطلب الصيانة انقطاعات طويلة واستبدال قطع الغيار معقد تصميم من نوع العربة؛ يمكن سحب الوحدات الأساسية بالكامل للاستبدال السريع باستخدام عربة احتياطية، مما يقلل بشكل كبير من وقت الانقطاع مناسبة للمؤسسات الصناعية والتعدينية ذات العمليات المستمرة الحماية والسلامة فصل حجرات بسيط نسبياً مع مخاطر أعلى لحدوث أعطال القوس الكهربائي تقسيم صارم للحجرات المغلفة بالمعدن (حجرات قضبان التجميع، القاطع، الكابل، والأجهزة مستقلة) مع تعشيق شامل لنظام المنع الخماسي الميكانيكي والكهربائي يحمي السلامة الشخصية لموظفي التشغيل والصيانة التوسع الذكي مساحة محدودة لحجرة الأجهزة، غير قادرة على استيعاب مرحلات الحماية المتكاملة الكبيرة مساحة واسعة لحجرة الأجهزة، تستوعب بسهولة مرحلات حماية المغذيات المتقدمة مع تسجيل الأحداث والاتصالات يلبي متطلبات التشغيل والصيانة الرقمية أداء العزل مسافات العزل الهوائي مقيدة بأبعاد الهيكل مكونات عزل SMC عالية الجودة وتقنية العزل المركب مع مسافة زحف نوعية كبيرة، مناسبة للبيئات المغبرة والرطبة يحسن الاستقرار التشغيلي التوافق متوافق فقط مع طرازات القواطع القديمة المحددة توافق عالي؛ تم تكييفه بنجاح مع عربات قواطع التفريغ الرئيسية وعربات مفاتيح فصل الحمل يقلل من تكلفة قطع الغيار طوال دورة الحياة الكاملةاستنتاج الاختيار: نظراً للمتطلبات الصارمة لموثوقية التوريد وكفاءة الصيانة في المشاريع الصناعية بجنوب أفريقيا، أثبتت لوحة التوزيع المعدنية القابلة للسحب من طراز KYN28 — بفضل قابليتها للتبديل المرن، ومستوى السلامة العالي للغاية، وواجهاتها الذكية القوية — أنها الحل الأمثل لهذا المشروع.

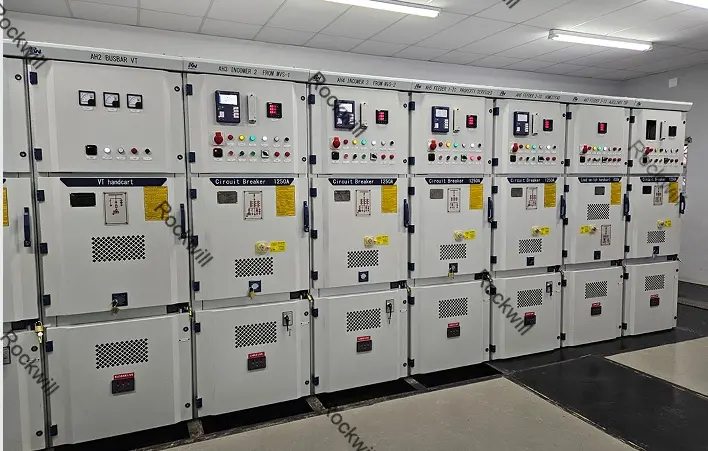

الشكل 2: منظر بانورامي داخلي للوحة التوزيع في غرفة التوزيع

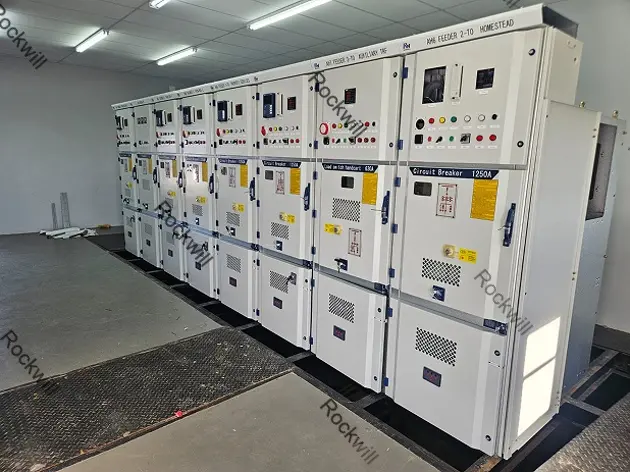

الشكل 3: منظر لوحة التوزيع KYN28

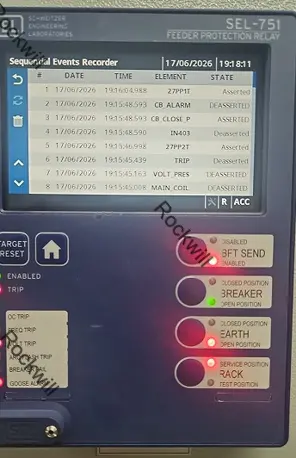

الشكل 4: لقطة مقربة لشاشة جهاز الحماية

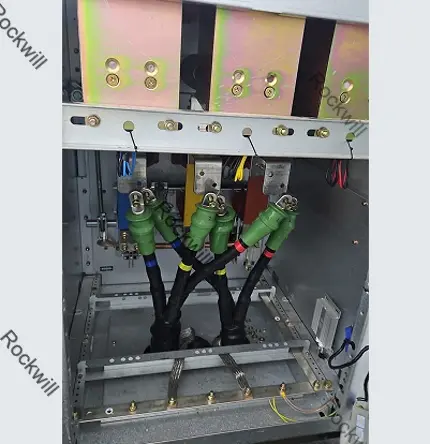

الشكل 5: التوصيلات الداخلية في حجرة الكابلات

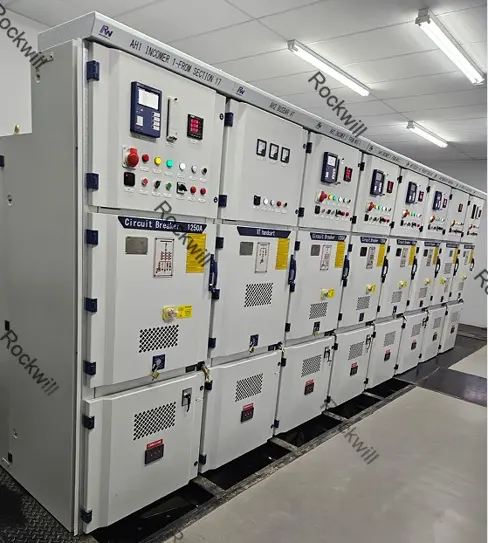

الشكل 6: منظر جانبي لغرفة التوزيع
مقارنة بالخزائن الثابتة التقليدية أو وحدات الحلقة الرئيسية منخفضة الجودة، يوفر حل KYN28 عالي المواصفات المعتمد في هذا المشروع مزايا في الجوانب التالية:
بُعد التكلفة ميزة حل KYN28 عالي المواصفات تكلفة خسائر الانقطاع تقلل قابلية تبادل العربات من وقت استعادة الأعطال من ساعات إلى دقائق. وبالنسبة لإنتاج التعدين والصناعة، يكون الانخفاض في الإنتاج المفقود كبيراً. تكلفة كفاءة التشغيل والصيانة تقلل المرحلات الذكية من وقت الفحص اليدوي واستكشاف الأخطاء وإصلاحها؛ وتقلل القواطع الخالية من الصيانة من تكرار أعمال الإصلاح الشامل. تكلفة عمر الأصل يمنح الهيكل المغلف بالمعدن والمواد عالية الجودة (صفيحة فولاذية مطلية بالألمنيوم والزنك، ومكونات العزل SMC) المعدات عمر خدمة يزيد عن 30 عاماً مع قيمة متبقية عالية. تكلفة مخاطر السلامة يقلل التصميم الشامل للوقاية الخماسية وحماية ومضات القوس الكهربائي من خطر الإصابة الشخصية وانفجار المعدات، مما يتجنب التعرض لمسؤوليات محتملة ضخمة.6. ملخص المشروع وقيمة التكرار
المستوى الفني: نجح هذا المشروع في التحقق من أداء مجموعة "خلية KYN28 + قاطع تفريغ عالي الأداء + حماية ذكية" في بيئة الصناعة الثقيلة بجنوب أفريقيا. ولم يحل فقط مشاكل موثوقية الإمداد، بل حسن أيضاً شفافية التشغيل والصيانة من خلال الوسائل الرقمية.
المستوى الاقتصادي: على الرغم من أن الاستثمار الأولي في المعدات أعلى إلى حد ما مقارنة بمفاتيح التوزيع العادية، إلا أن معدل الأعطال المنخفض للغاية، ووقت الإصلاح القصير جداً، وعمر الخدمة الطويل يجعل التكلفة الإجمالية للملكية تنافسية للغاية.
قيمة التكرار: تمثل هذه الحالة معياراً مرجعياً لترقيات توزيع الجهد المتوسط في المناجم ومصانع الأسمنت والمصانع الكيميائية في جميع أنحاء جنوب أفريقيا ومنطقة الجنوب الأفريقي الأوسع. لا سيما في مشاريع ترقية الشبكات القديمة، يستحق حل مفاتيح التوزيع القابلة للسحب عالي التوافق والأمان العالي اعتماداً واسعاً. عند تكرار هذا الحل، يوصى بالتركيز على عامل تصحيح الارتفاع المحلي ومتطلبات الحماية من الانفجار الخاصة بالصناعة.
[الملخص العملي] في مواجهة ظروف التشغيل الصعبة المتمثلة في الغبار العالي وأحمال الصدمات الثقيلة في موقع تعدين بجنوب أفريقيا، تعتبر "مستوى الحماية العالي من الدخول لخلية KYN28 + القدرة السريعة على استعادة الأعطال لتصميم العربة + إمكانية التتبع الدقيق لحماية الترحيل الذكية" العناصر الحاسمة الثلاثة لضمان الإنتاج المستمر. توضح هذه الحالة أنه في البيئات الصناعية القاسية، يمكن لرفع مستوى مواصفات المعدات الأولية بشكل مناسب أن يقلل بشكل كبير من مخاطر وتكاليف التشغيل والصيانة طوال دورة الحياة الكاملة.
