Général

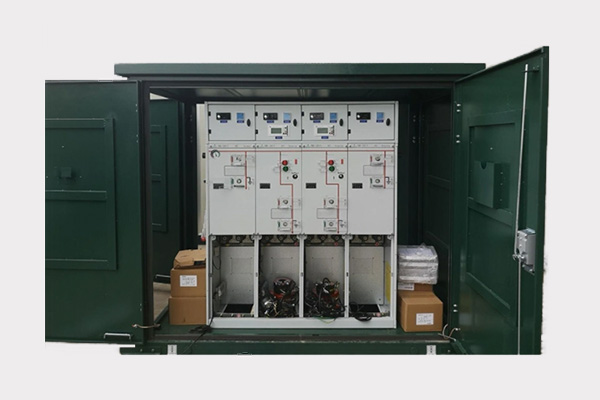

SM66-Moule Type RMU avec interrupteur de charge SF6 comme commutateur principal, pour l'armoire entière convient à l'automatisation de la distribution électrique et compact également à un commutateur de fermeture en métal extensible. être assemblé avec la série RCB VCB avec un mécanisme aimant permanet.
Service de service
A) Température de l'air: température maximale: + 40 ℃; Température minimale: -5 ℃
b) Humidité: humidité moyenne mensuelle 95%; Humidité moyenne quotidienne 90%.
c) Altitude d'installation maximale: 2000m
d) Air ambiant non apparemment pollué par des gaz corrosifs et inflammables, de la vapeur, etc.
e) Pas de shake violent fréquent
| Non. |
Article |
Unité |
Unité C / F |
Dans le toit |
| Interrupteur de pause de chargement |
Disjoncteur |
| 1 |
Tension nominale |
kV |
11 |
24 |
11 |
24 |
| 2 |
Courant nominal |
A |
630 |
| 3 |
Fréquence nominale |
HZ |
50/60 |
| 4 |
Fréquence de puissance de 1min Tension résiste |
kv |
45 |
55 |
45 |
55 |
| 5 |
Lightning Impulse Tension Tension |
kv |
75 |
125/150 |
75 |
125/150 |
| 6 |
Courant de transfert nominal |
A |
1700 |
1400 |
|
| 7 |
Circuit de chargement nominal le courant |
A |
630 |
| 8 |
Câble nominal (ligne) Charge de charge Courant |
A |
50&10 |
| 9 |
Courant de rupture de court-circuit nominal (pic) |
le |
|
20 |
16 |
| 10 |
Courant de court-circuit nominal (pic) |
le |
63 |
50 |
63 |
50 |
| 11 |
Court temps (2s) résister au courant, interrupteur de chargement |
le |
25/20 |
20/20 |
25/20 |
20/20 |
| 12 |
Courant avec le courant de trait (PEAK) |
le |
63 |
50 |
63 |
50 |
| 13 |
Vie de mécanisme |
Fois |
3000 |
1000 |
3000 |
| 14 |
Dimension: Wideep * haut |
MM |
325(400)X750X1336(1600) |
