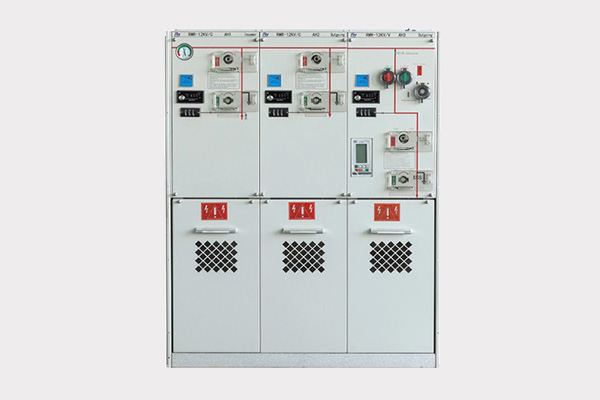

SF6 630A Unité principale du cycle isolé en gaz RMU 10KV 11KV 12KV 15KV 20KV 24KV 33KV 35KV 36KV PLANCHEAUX / SF6 CONSTRUCTION DE CHARGE DE CHARGE
Présentation du produit
La série de produits XGN15-12 / 24 est composée d'unités fonctionnelles standard, qui sont complétées par le traitement d'usine, en utilisant un interrupteur de rupture de charge FLN36-12 / 24 technologiquement avancé, en utilisant des performances supérieures du gaz SF6 comme milieu isolant d'extinction de l'arc. L'armoire présente des avantages de petit volume, raisonnable et compacte, une installation pratique, un fonctionnement simple, un fonctionnement sûr et stable, qui a été largement reconnu dans le système d'alimentation de 10 kV ou 24 kV.
paramètres techniques
|
Numéro de série.
|
Article
|
Unité
|
paramètres
|
|
1
|
Tension nominale
|
kv
|
12, 24, 33, 40.5KV
|
|
2
|
Courant nominal
|
UN
|
630
|
|
3
|
Fréquence nominale
|
HZ
|
50
|
|
4
|
Évalué à court de temps avec le courant
|
ka
|
20
|
|
5
|
Durée de court-circuit nominale
|
s
|
4
|
|
6
|
Courant avec le courant de trait (PEAK)
|
ka
|
50
|
|
7
|
Durée de court-circuit nominale de l'interrupteur de mise à la terre
|
s
|
4
|
|
8
|
Courant avec le courant de trait court (pic) de l'interrupteur de mise à la terre
|
ka
|
50
|
|
9
|
Niveau d'isolation noté
|
Fréquence de puissance 1 min Tension résiduelle (valeur effective)
|
kv
|
(phase de phase, terres de phase) 42;
(Fracture) 48
|
|
Lightning Impulse Restand Tension (PEAK)
|
kv
|
phase de phase, terres de phase) 75;
(Fracture) 85
|
|
10
|
Pression SF6 nominale (pression de la jauge 20 ° C )
|
MPA
|
0.04
|
|
11
|
Taux de fuite SF6 par an
|
|
1%
|
|
12
|
Diplôme de protection
|
|
IP3*
|
Conditions ambiantes:
1. Température ambiante: -25 ° C ~ + 40 ° C;
2. Altitude: ≤1000m;
3. Humidité relative: moyenne quotidienne ≤ 95%, moyenne mensuelle ≤ 90%;
4. Occasions sans matière inflammable et explosive, sans vibration chimique et fréquente grave et fréquentes, sans secouer forte.
