Qu'est-ce que la mise à la terre?
La mise à la terre fait référence à la connexion du point neutre, de la coquille ou du support de l'équipement et du dispositif électrique avec le dispositif de mise à la terre par conducteur. C'est le moyen de prévenir les chocs électriques et les dommages causés par l'équipement.
Fonction de mise à la terre
1. La technologie de clôture a été initialement introduite pour éviter que l'équipement électrique ne soit frappé par la foudre car il peut introduire directement le courant d'éclairage sur la Terre.
2. Le sol est également un moyen de protéger la sécurité personnelle. Lorsque la ligne de phase causée par certaines raisons (comme une mauvaise isolation du fil, le vieillissement de la ligne, etc.) sont liées à la coquille de l'équipement, il y aura un danger si quelqu'un touche la coquille. Cependant, la mise à la terre peut empêcher que cela ne se produise.
Fonction de mise à la terre
(1) Empêcher le choc électrique
L'humain&La résistance de RSQUO est affectée par l'environnement. Plus l'environnement est humide, plus la résistance du corps est faible et plus il est vulnérable d'obtenir des chocs électriques. La mise à la terre est un moyen efficace de l'empêcher. Lorsque l'équipement électrique est à la terre, le potentiel de l'équipement électrique est proche du potentiel de terre. En raison de l'existence d'une résistance à la mise à la terre, l'équipement électrique existe toujours sur le potentiel de terre. Lorsque le défaut se produit, la plus grande résistance à la mise à la terre de l'équipement électrique, le plus grand potentiel de l'équipement électrique, puis plus le risque lorsque les gens le touchent. De plus, s'il n'y a pas de mise à la terre, il y aura plus de danger.
(2) Assurer le fonctionnement normal du système d'alimentation
La mise à la terre d'un système d'alimentation, également connu sous le nom de sol de travail, est normalement ancrée au point neutre dans une sous-station ou une sous-station. La résistance à la mise à la terre de la mise à la terre de travail est très petite, et une grille de mise à la terre est requise pour de grandes sous-stations afin de garantir que la résistance à la mise à la terre est petite et fiable. Le but de la mise à la terre est de faire le potentiel entre le point neutre de la grille et le sol près de zéro.
(3) Protection contre la foudre et l'électricité statique
Le tonnerre, outre le tonnerre direct, peut encore produire du tonnerre inductif, le tonnerre inductif se divise également pour le tonnerre à induction électrostatique et le tonnerre à induction électromagnétique. Lorsque la foudre se produit, la ligne aérienne à travers le protecteur de surtension (parores) pour décharger l'énergie de la foudre à travers la ligne de mise à la terre sur le sol. Sinon, il est facile d'endommager l'équipement (comme le disjoncteur de vide). Par conséquent, la principale méthode de protection contre la foudre est la mise à la terre fiable.
Arrangement de mise à la terre
Afin de fabriquer l'équipement en usage normal, il est nécessaire d'organiser raisonnablement la mise à la terre. Lorsqu'il y a des fuites électriques ou des coups de foudre, une mise à la terre raisonnable peut effectivement éviter certains accidents et réduire le taux de défaillance et le taux d'accident.

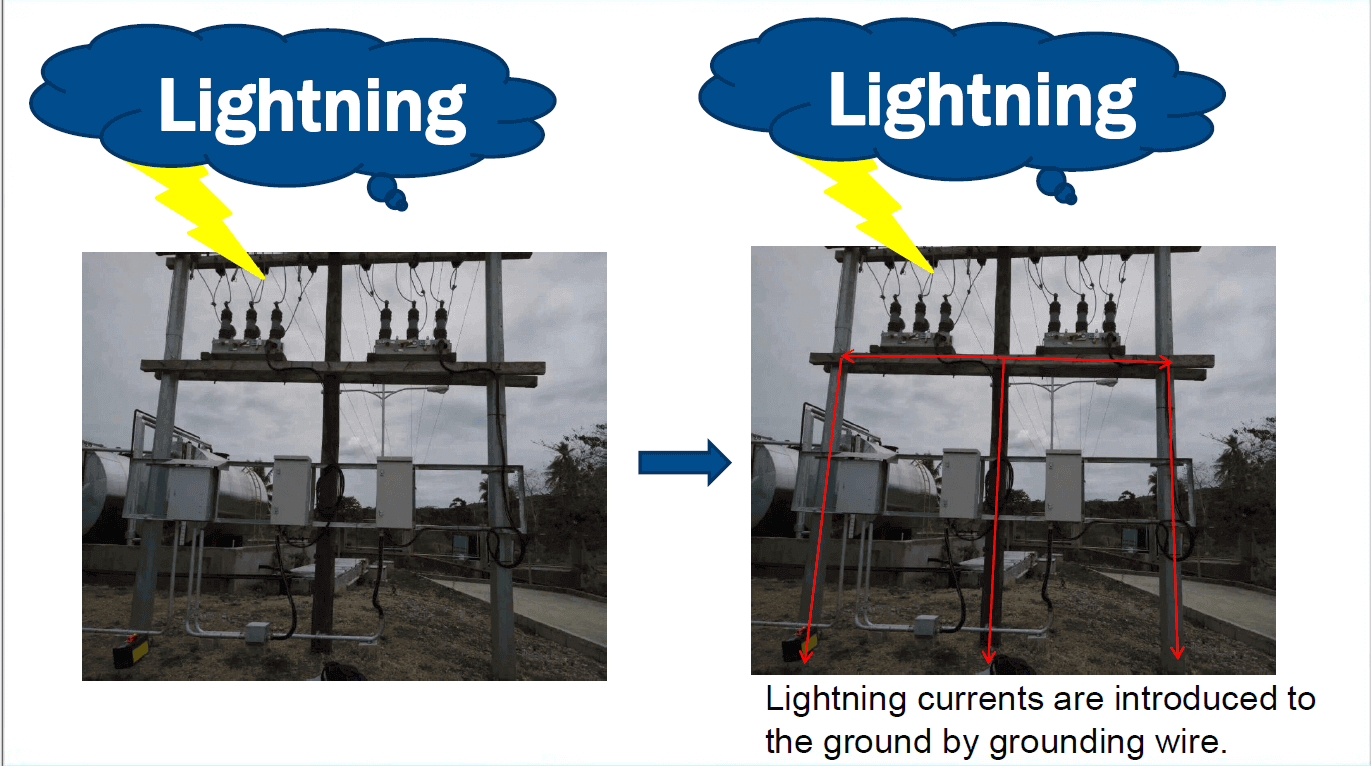

La mise à la terre de la protection contre la foudre fait partie des mesures de protection contre la foudre, dont la fonction est d'introduire le courant de foudre sur la Terre. Généralement, les pôles et le côté de la tour sur la ligne de distribution sont équipés d'une mise à la terre, comme le montre la figure:
![]() |
![]() |
Fil de mise à la terre de la disposition | Net de mise à la terre de la disposition |
Mesure de la résistance à la mise à la terre
Lorsque la mise à la terre est mise en place, la mesure de la résistance de mise à la terre doit également être effectuée pour répondre à la norme. Différents sols ont une résistance à la mise à la terre différente, et essayez simplement de faire une petite résistance et de respecter également les normes locales.
Mesure de la résistance à la mise à la terre:
Mesure sur le terrain de la résistance au sol
Avoir du fil de mise à la terre
Pas de fil de mise à la terre
Défaut de ligne primaire causé par la foudre
Qu'il s'agisse de foudre directe ou de foudre induite, il est facile de provoquer une faute de l'équipement. Lorsqu'il n'y a pas de mise à la terre fiable de l'équipement, il est plus susceptible de provoquer un défaut. Lorsqu'il y a la foudre, le courant de foudre sur la ligne n'obtient pas une bonne décharge qui entraîne des dommages à la surtension de l'équipement.
Défaut de ligne secondaire causé par la foudre
Il est facile de provoquer un défaut d'équipement secondaire, quelle que soit la foudre directe ou la foudre induite. De plus, l'équipement secondaire est plus susceptible de causer une faute s'il n'y a pas de mise à la terre fiable. Lorsqu'il y a la foudre, le courant de foudre sur le circuit ne s'est pas bien déchargé, ce qui conduit à la surtension de l'équipement secondaire et endommage les composants de la carte de circuit imprimé.
