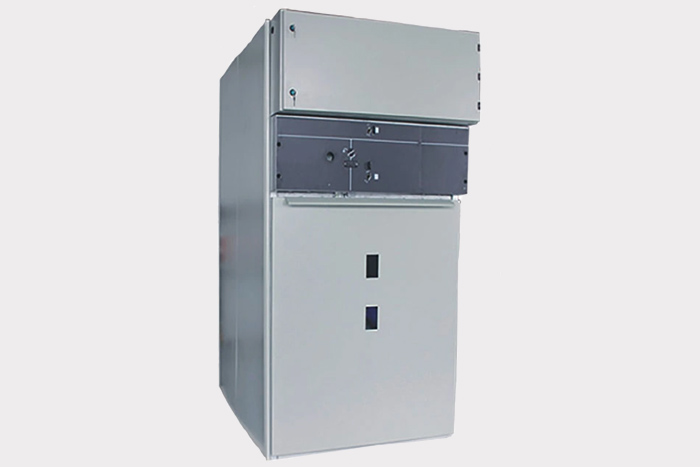

36kV خاتم خاتم رئيسي مع العلبة
عام
RMR-36KV معزول بالكامل SF6 Saferin (فيما يلي قصير مثل SF6 Switchgear المعزول غاز) هذا المنتج يتوافق مع المعايير معيار GB/IEC وتصميم خزائن التبديل عالية السلامة.
يمكن تقسيم نظام RMR-36KV من خزائن التبديل المشتركة إلى ثلاثة أنواع من خزانة الوحدات:
++++ 3 وحدة اتصال كبل الموضع (وحدة تبديل الكبل) ، وعروض مباشرة وتكوين مانعات الطفرة ومكون خطأ التأريض. الرمز ج
++++ 3 مفتاح الموضع ونظام التعثر في فتيل ومفتاح التأريض ، نظام التعشيق ، وحدة الكهرباء المشتركة (وحدة مزيج من الصمامات) ، وعروض مباشرة وتكوين مانعات الطفرة ومكون خطأ التأريض. الرمز و
++++ 3 مفتاح الموضع ووحدة قاطع الدائرة الفراغية (وحدة قاطع الدائرة الفراغ) ، محول تيار إضافي ، عروض حية وتكوين مانعات الطفرة والمكون المتأرجح. الكود الخامس مزيج من المحول الحالي وحماية الحواسيب الصغيرة لتشكيل وظيفة حماية الدائرة الأساسية. حماية الحواسيب الصغيرة باستخدام الحماية السلبية و CT Electric لا حاجة إلى إمدادات طاقة PT إضافية
المواصفات الفنية الرئيسية
|
لا.
|
غرض
|
وحدة
|
ج/و
|
وحدة V.
|
|
تحميل مفتاح كسر
|
قاطع دائرة
|
|
1
|
الفولطية
|
كيلو فولت
|
12
|
24
|
36
|
12
|
24
|
36
|
|
2
|
التصنيف الحالي
|
أ
|
630(200A/F)
|
|
3
|
تردد مصنف
|
هرتز
|
50/60
|
|
4
|
1 دقيقة تواتر الطاقة الصمود الجهد
|
كيلو فولت
|
45
|
55
|
80
|
45
|
55
|
80
|
|
5
|
دافع البرق صمد أمام الجهد
|
كيلو فولت
|
75
|
125/150
|
170/195
|
75
|
125/150
|
170/195
|
|
6
|
تصنيف النقل الحالي
|
أ
|
1700
|
1400
|
1200
|
/
|
|
7
|
الحمل النشط المصنفة وإغلاق دائرة كسر التيار
|
أ
|
630
|
|
8
|
تصنيف الشحن الكابلات تيار تيار
|
أ
|
50&10
|
|
9
|
تصنيف الدائرة القصيرة التيار
|
ال
|
/
|
20
|
16
|
16/20
|
|
10
|
تصنيف الدائرة القصيرة جعل التيار (الذروة)
|
ال
|
63
|
50
|
40/50
|
63
|
50
|
40/50
|
|
11
|
وقت قصير (2S) تحمل التيار ، مفتاح التحميل/الأرض
|
ال
|
25/20
|
20/20
|
16/20
|
25/20
|
20/20
|
16/20
|
|
12
|
تصنيف الصلصال الحالي (الذروة)
|
ال
|
63
|
50
|
40/50
|
63
|
50
|
40/50
|
|
13
|
آلية الحياة
|
مرات
|
3000
|
2000
|
10000
|
3000
|
5000
|
FM6-11KV الحلقة المعزولة المعزولة
الظروف البيئية
ارتفاع مناسب: 1000m ~ 4000m
درجة حرارة مناسبة: -40 درجة مئوية ~ +45 درجة مئوية
الرطوبة النسبية: متوسط يومي ≤ 95 ٪ ، يعني شهري ≤90 ٪
تدرج ضرر الزلزال: ≤ المستوى 8
معلومات تقنية
| لا. |
غرض |
وحدة |
معامل |
| 1 |
الفولطية |
كيلو فولت |
12 |
24 |
36 |
| 2 |
تردد مصنف |
هرتز |
50/60 |
| 3 |
التصنيف الحالي |
أ |
630(1250*) |
| 4 |
1 دقيقة تردد الطاقة |
مبتل |
كيلو فولت |
38 |
50 |
70 |
| تحمل الجهد |
جاف |
كيلو فولت |
48 |
60 |
85 |
| 5 |
دافع البرق صمد أمام الجهد |
كيلو فولت |
75 |
125/150 |
170 |
| 6 |
تصنيف الدائرة القصيرة التيار (الذروة) |
ال |
80 |
63 |
63 |
| 7 |
الحمل النشط المصنفة وإغلاق دائرة كسر التيار |
أ |
63 |
50 |
50 |
| 8 |
تصنيف نقل التيار |
أ |
1700 |
1200 |
1200 |
| 9 |
ماسورة قصيرة مصنفة صنع تيار (ذروة) |
ال |
80 |
63 |
63 |
| 10 |
كابل مصنفة (خط) شحن تحطيم تيار |
أ |
50 و 10 |
| Oct-50 |
| 11 |
كسر شحن الكابلات تيار في التأريض |
أ |
20 |
20 |
20 |
| 12 |
تصنيف الصلصال الحالي (الذروة) |
ال |
80 |
63 |
63 |
| 13 |
تصبح الوقت القصير الحالي (2S) |
ال |
25 |
20 |
20 |
| 14 |
آلية الحياة |
مرات |
5000 |
2000 |
2000 |
