تعريف
محول التوزيع هو محول يوفر التحويل النهائي للجهد في نظام توزيع الطاقة الكهربائية ، حيث ينخفض الجهد المستخدم في خطوط التوزيع إلى المستوى الذي يستخدمه العميل. في نظام التوزيع ، هناك أنواع مختلفة من المحولات المتاحة مثل المحولات أحادية الطور ، ثلاثية الطور ، تحت الأرض ، المحولات المثبتة على الوسادة ، والمثبتة على العمود.
محول التوزيع مقابل محول الطاقة
يتم استخدام محول الطاقة في شبكات النقل ذات الفولتية العالية بينما يتم استخدام محول التوزيع في شبكات التوزيع LV / MV.
أنواع محولات التوزيع
نوع مغمور بالزيت
بشكل عام ، يتوفر هذا المحول بأخذ صورة معك تظهر في صورة يكمن اختيار هذا المحول بشكل أساسي في متطلبات وميزانيته. هناك أربعة أنواع من اتصالات محولات التوزيع المتاحة مثل نجمة النجم ودلتا دلتا ونجم دلتا ونجم دلتا وزيج زاج / دلتا متعرج.
المكونات الأساسية:
تشمل الأجزاء الأساسية لهذا المحول خزان الزيت ، والمحافظ ، و تتابع بوخهولز ، ووحدة التنفس ، ومؤشر الزيت ، وكاشف درجة الحرارة ، وجهاز تخفيف الضغط ، والمرحل الحراري ، والرادياتير ، والبطانة.
1. يتم استخدام خزان الزيت لامتصاص الملفات عن طريق وضعها فيها.
2. يتم ترتيب حافظة فوق خزان الزيت في الجزء الخارجي من إطار المحول. يتم توصيله بالخزان الرئيسي بمساعدة أنبوب معدني. يمكن الاتصال بالزيت الموجود داخل الخزان بسهولة وتوسيعه أثناء التحميل بحيث يمكن زيادة درجة حرارة الزيت وتقليلها.
4. يتم استخدام مرحل بوخولزعند استخدام خزان الحافظة. لأنه يشير إلى أخطاء مثل فقدان الزيت بمجرد انخفاضه ، التدفق غير السليم للزيت بين الخزان والمحول.
5. تحتوي وحدة التنفس على هلام السيليكا الذي يمتص الرطوبة في الزيت. يغير لونه من الأزرق إلى الوردي فهو غير قادر على امتصاص الرطوبة في الزيت.
6. يشير مؤشر الزيت إلى مستوى الزيت داخل الوحدة الشتوية.
7. يراقب كاشف درجة الحرارة درجة حرارة الزيت. إذا ارتفعت درجة حرارة الزيت إلى مستوى معين ، فسيتم فصل المحول عن الخدمة.
8. جهاز تنفيس الضغط يقلل الضغط داخل المحول لتجنب انفجار المحول.
9. يستخدم التتابع الحراري كمؤشر لدرجة حرارة اللف
10. يستخدم المبرد لزيادة كفاءة تبريد المحول.
11. يتم استخدام البطانة لتوصيل اللفات الداخلية للمحول بمساعدة شبكة كهربائية خارجية.

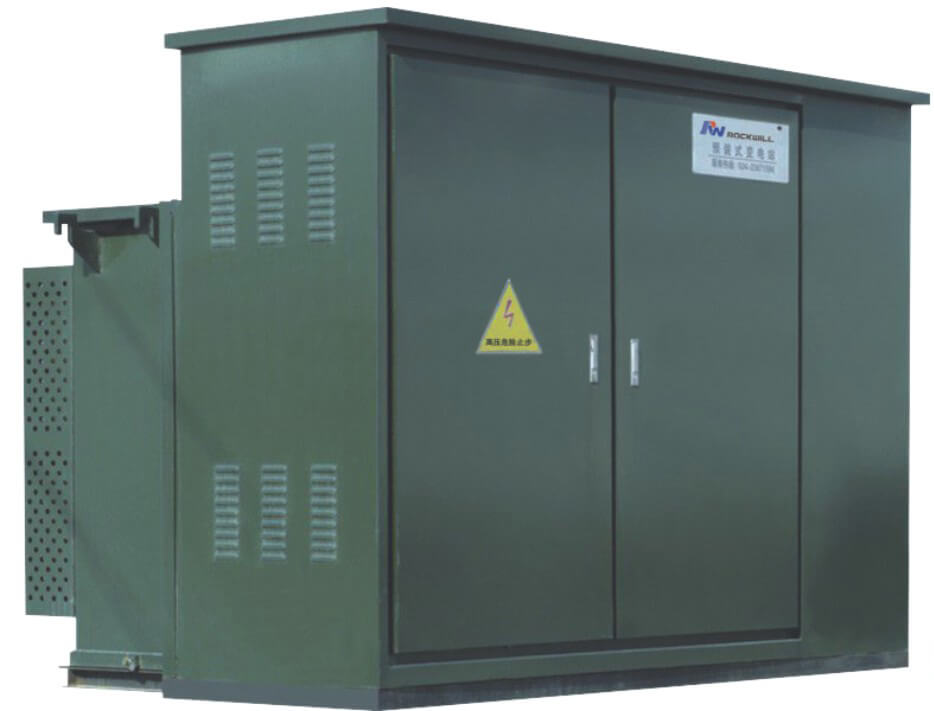

نوع الوسادة المركبة
المحولات المثبتة على الوسادة عبارة عن محول توزيع طاقة كهربائية مثبت على الأرض في خزانة فولاذية مقفلة مثبتة على وسادة خرسانية. نظرًا لأن جميع نقاط الاتصال النشطة محاطة بإحكام في غلاف معدني مؤرض ، يمكن تركيب محول مثبت على وسادة في الأماكن التي لا يوجد بها مساحة لحاوية مسيجة.
محول Pad-mount هو وحدة مملوءة بالزيت. يتم وضع القلب والملفات في خزان فولاذي مملوء بالزيت ، مع أطراف للمحول يمكن الوصول إليها في خزانة الأسلاك المجاورة القابلة للقفل. خزانة الأسلاك لديها مقصورات الأسلاك ذات الجهد العالي والمنخفض. تدخل الكابلات الأرضية عالية ومنخفضة الجهد من الأسفل إلى المقصورات الطرفية مباشرة. يحتوي الجزء العلوي من الخزان على غطاء مؤمن بتركيبات صواميل البراغي. تحتوي خزانة الأسلاك على جدران جانبية على طرفين مع أبواب تفتح بشكل جانبي لكشف مقصورات الأسلاك ذات الجهد العالي والمنخفض.

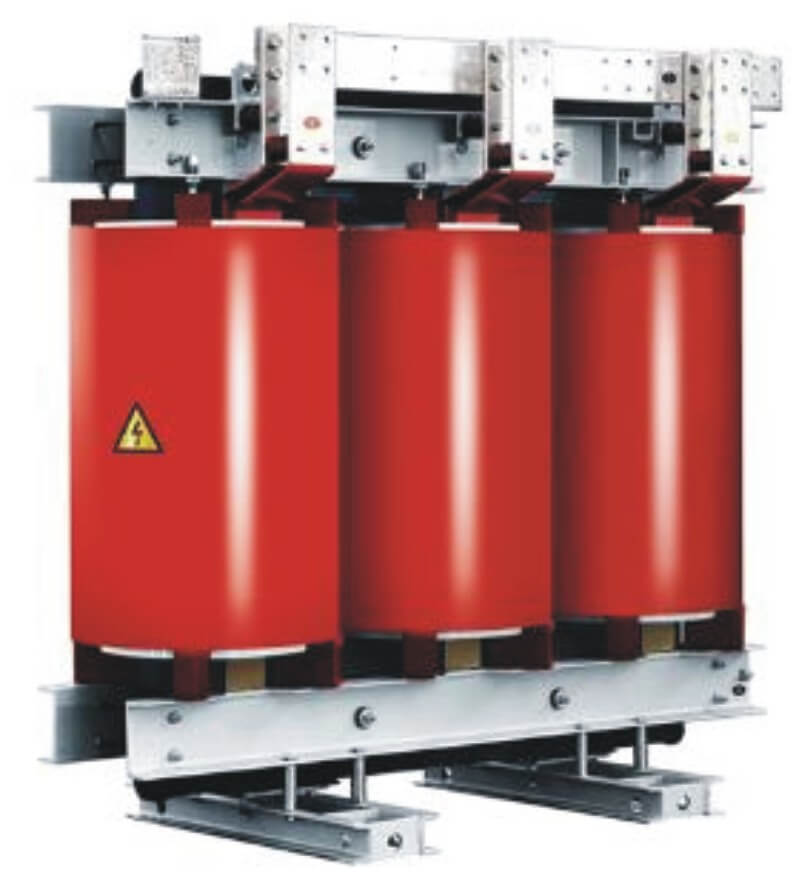

النوع الجاف
يتم الاحتفاظ بالمحولات الجافة ، والمعروفة أيضًا باسم محولات الراتنج المصبوب ، والملفات والقلب داخل خزان مغلق يتم ضغطه بالهواء. تعمل هذه المحولات على تبسيط عملية التركيب نظرًا لأنها جافة وبدون زيت تبريد ، وبالتالي لا تتطلب قبوًا مقاومًا للحريق للتركيبات الداخلية. يحمي الايبوكسي اللفات من الغبار والأجواء المسببة للتآكل.

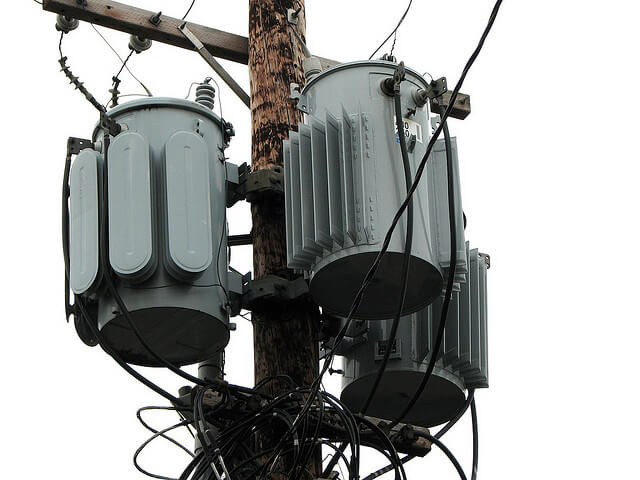

نوع القطب شنت
المحولات المثبتة على العمود هي محولات توزيع المرافق الكهربائية التي يتم تثبيتها على عمود الخدمة الكهربائية وعادة ما تكون على مستوى الكابلات العلوية. تستخدم هذه لتغيير جهد التوزيع العالي إلى طاقة منخفضة مثل 120/240 فولت. تستخدم هذه الأنواع من المحولات في منطقة ريفية واسعة تتراوح من 16 كيلو فولت أمبير إلى 100 كيلو فولت أمبير. هذه متوفرة بحجم صغير ويسهل وضعها في الهياكل أحادية القطب. هذه المحولات يمكن الاعتماد عليها في المناخات القاسية عند استخدامها في المناطق النائية.
------------------------------------------------------
المزيد من التفاصيل المرجع
محول التوزيع:
https://ar.cnrockwill.com/distribution-transformer
محول الطاقة:
https://ar.cnrockwill.com/power-transformer
محول القطب المثبت:
https://ar.cnrockwill.com/self-protected-transformer
محول النوع الجاف:
https://ar.cnrockwill.com/dry-type-transformer
محولات مثبتة على الوسادة:
https://ar.cnrockwill.com/prefabricated-substation
