Unité principale de bague extérieure OMR
L'unité principale de l'anneau OMR peut être utilisée pour différentes applications en tant que RMU extensible ou non extensible.
Le OMR comprend un disjoncteur à vide Tee off et deux commutateurs à anneau de rupture de charge contenus dans une enceinte commune en acier inoxydable isolée au gaz SF6.
L'unité OMR convient aux applications intérieures et extérieures et peut être utilisée soit comme unité autonome, soit pour être montée sur un transformateur, conformément à la norme IEC62271-200.
Environnement de service:
a) Température de l'air: Température maximale: +40 ° C; Température minimale: -20 ° C
b) Humidité: humidité moyenne mensuelle 95%; humidité moyenne quotidienne 90%.
c) Altitude au-dessus du niveau de la mer: altitude maximale d'installation: 2500 m
d) Air ambiant non apparemment pollué par des gaz corrosifs et inflammables, des vapeurs, etc.
Instruction standard:
Configuration de l'unité D
Voir la configuration standard et les caractéristiques de "Module de raccordement de câble sans module d'interrupteur de terre"
Configuration de l'unité C
Voir la configuration standard et les caractéristiques de "Module d'interrupteur de charge"
Configuration de l'unité F
Voir la configuration standard et les caractéristiques de "Module de combinaison de commutateur de rupture de charge et de fusible"
Configuration de l'unité V
Voir la configuration standard et les fonctionnalités de "Module de commutation à vide"
Les combinaisons standard incluent également les configurations suivantes:
Indicateur de tension du contrôleur capacitif de densité / pression de SF6 (compteur de gaz) avec chaque cellule à gaz Anneau pour levage Manette de commande.
TELECHARGEMENT Recherche de produits
|
Non |
Item |
Unité |
Module C |
Module V |
||
|
Interrupteur de charge |
Disjoncteur |
|||||
|
1 |
Tension nominale |
kV |
12 |
24 |
12 |
24 |
|
2 |
Courant nominal |
A |
630 |
|||
|
3 |
Fréquence nominale |
Hz |
50/60 |
|||
|
4 |
Tension de tenue de fréquence de puissance 1min |
kV |
45 |
55 |
45 |
55 |
|
5 |
Tension de tenue aux impulsions de foudre |
kV |
75 |
125/150 |
75 |
125/150 |
|
6 |
Courant de transfert nominal |
A |
1700 |
1400 |
||
|
7 |
Charge active nominale et courant de coupure du circuit fermé |
A |
630 |
|||
|
8 |
Courant nominal de rupture de charge du câble |
A |
50&10 |
|||
|
9 |
Courant nominal de coupure en court-circuit |
kA |
20 |
16 |
||
|
10 |
Courant assigné faisant le courant (pic) |
kA |
63 |
50 |
63 |
50 |
|
11 |
Courant de courte durée (2 s), commutateur de charge / terre |
kA |
25/20 |
20/20 |
25/20 |
20/20 |
|
12 |
Courant assigné de tenue (pic) |
kA |
63 |
50 |
63 |
50 |
|
13 |
Mécanisme de vie |
Fois |
3000 |
10000 |
3000 |
|
OMR utilise SF6 - gaz (hexafluorure de soufre) comme milieu d'isolation et d'extinction. Le SF6 est contenu dans un réservoir en acier inoxydable soudé, qui est scellé à vie. Le système de pression est défini comme un système de vie scellé avec une durée de vie de fonctionnement supérieur à 30 ans. Le taux de fuite est inférieur à 0,1% par an. Afin d'assurer un soudage fiable et serré, tous les travaux de soudage sont effectués par des robots contrôlés par ordinateur. Les bagues électriques et mécaniques pénétrant le réservoir sont serrées et scellées sur le réservoir par des joints toriques de haute qualité. La bague mécanique a en outre un arbre rotatif qui relie l'arbre de l'interrupteur à l'arbre correspondant du mécanisme. L'arbre rotatif est scellé par un double ensemble de joints à gaz. Tous les tanks SF6 doivent passer un test de fuite avant le remplissage de gaz. Le test de fuite et le remplissage de gaz sont effectués dans une chambre à vide. La première étape du test de fuite consiste à évacuer tout l'air à l'intérieur de la tanque SF6 et de la chambre à vide simultanément. Ensuite, le tank SF6 est rempli d'hélium. En raison du caractéristique de l'hélium, ce test détectera toutes les fuites possibles. Si le tank SF6 réussit ce test, l'hélium sera évacué et remplacé par SF6. La tanque SF6 a un degré de protection de l'IP67 et peut être immergée dans l'eau et maintenir toutes les fonctions de manière satisfaisante.

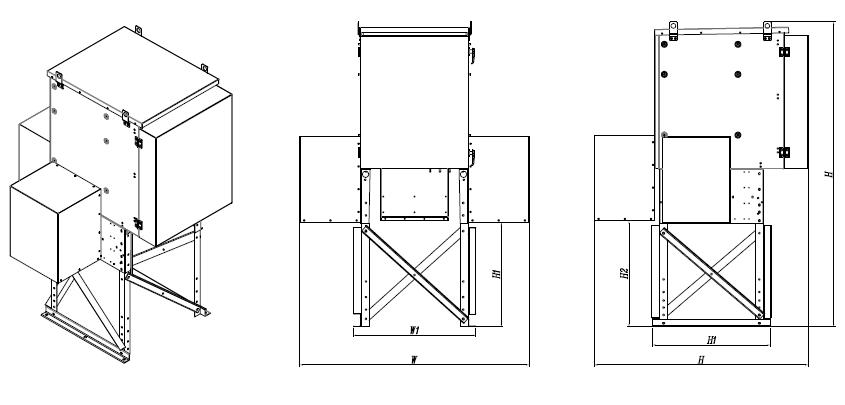

A.No-extensible Type
B. Type étendable
Noter:
Détails Démission Veuillez consulter votre ingénieur pour demander des dessins.
Configuration de l'unité standard
| Unité standard extensible c | Unité standard extensible V |
 |
 |
| Unité standard extensible f eqv unité df | Unité standard extensible m |
 |
 |
Noter:
1, toute la norme est facultative pour être équipée d'un indicateur, PT, protection des relais.
2, la bague d'extension peut être utilisée pour l'alimentation du câble ou le câble entrant.
Combinaison standard Configure

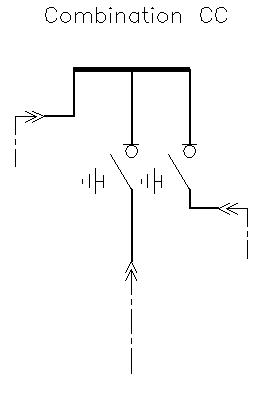

| Combinaison extensible gauche cc | Combinaison extensible gauche CV |
 |
 |
Combinaison standard Configure
| Combinaison non extensible CCV | Combinaison non extensible CCB |
 |
 |
| Combinaison extensible cc | Combinaison extensible cv |
 |
 |
| Combinaison extensible CCV | Combinaison extensible CCB |
 |
 |
Noter:
1, toute la norme est facultative pour être équipée d'un indicateur, PT, protection des relais.
2, la bague d'extension peut être utilisée pour l'alimentation du câble ou le câble entrant.
3, une combinaison extensible est fournie par United avec une unité appropriée.,
Par exemple: CCV + F + CCB + M +….; La marque personnalisée est acceptable.
1. Lugs d'allumage; 2. Enclacement en acier sans mise en œuvre; 3. Pilier imprimable; 4. Joint avant imprimé; 5. Régler Connrcted Lightnning Vater tube; 10. bouchon de tube de tube; 11.Insulatrice; 12.Mécanisme pour l'interrupteur de rupture de charge; 13.Ive d'affichage; 14.mimic; 15.Sf6 Gauge de pression; 16.loc; 17.Pescable Clip Mouting Plate; 18. Cadre; 19.Circuit Breaker + Disconnecteur; 20.Mécanisme pour le disjoncteur de circuit; 21.Mécanisme pour le déconnecteur
Le relais RP260 est destiné à être utilisé pour le court-circuit sélectif et la protection contre les mangeoires à la terre dans les réseaux de distribution secondaire et pour la protection des transformateurs dans les services publics et les industries. Ce relais a un double mode de mesure de la faute de la terre - Sommation vectorielle interne ou entrée CBCT externe. Les fonctions sont faciles à configurer en utilisant les commutateurs de dip.
Bougchons de câbles et clips de câble：
La connexion des capes HV est établie par les bagues de câble. Les bagues sont faites d'époxy en résine coulée avec des conducteurs de mouled. De plus, un écran est moulé pour contrôler le champ électrique et est également utilisé comme condensateur principal alimentant les systèmes indiquant la tension. Les installations de production à jour et les robots et équipements de test très avancés garantissent la qualité de haute qualité requise pour chaque appareil. Un nombre très élevé d'unités a été installée dans le monde entier dans les réseaux de distribution, les centrales électriques et les complexes industriels. Utilisé avec des connecteurs complètes, une solution idéale pour les zones souffrant d'humidité ou de problèmes de condensation est atteinte. .
Indicateur de passage de défaut
Un indicateur de passage de défaut peut être livré en option à l'appareillage de commutation OMR. L'indicateur est généralement placé dans le panneau avant de l'appareillage de commutation. Il permet de détecter tous les défauts, y compris les courts-circuits, les fautes de terre et la direction du courant court, et facilite la localisation de tout défaut.
