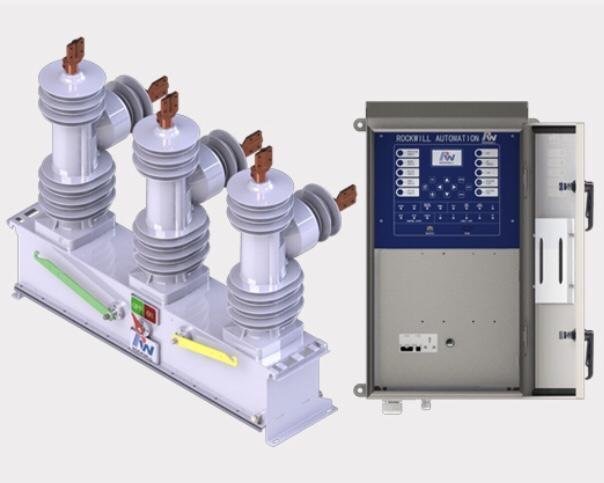

Test de routine du réenclencheur automatique
Conforme à la norme IEC 62271-111 / ANSI / IEEE C37.60
Tous les essais de production en vigueur doivent être effectués par le fabricant sur chaque réenclencheur, à l'usine après l'assemblage final, à l'exception du fait que les essais de décharge partielle peuvent être effectués sur des sous-ensembles comme décrit au point 7.4.
Les tests de production doivent inclure les éléments suivants:
a) Calibration
(b) Contrôle, câblage secondaire et test de l'appareil
c) Essai de tenue diélectrique; 1 minute. puissance sèche
d) Essai de décharge partielle
e) Essai de fonctionnement mécanique à vide
f) test de fuite d'eau; réenclencheurs submersibles / FI seulement
g) Test de fuite de gaz (uniquement réenclencheurs à gaz / FI). Le taux de fuite de gaz maximum autorisé ne doit pas dépasser une période de réapprovisionnement de 10 ans au moins.
7.1 Étalonnage du réenclenchement et du déclenchement en cas de surintensité
Recloseurs / FI, le cas échéant, pour la conformité aux courbes caractéristiques temps-courant publiées. L'étalonnage peut être effectué sur chaque sous-ensemble d'éléments de commande avant l'assemblage final sur le réenclencheur. Lorsque cela est fait, l'effet du temps de fonctionnement sur le réenclencheur / IF doit être reconnu et l'ensemble complet sera testé pour s'assurer que le dispositif déclenchera le réenclencheur. Une forme d'onde sinusoïdale à une tension convenable devrait être utilisée. L'étalonnage peut être effectué dans n'importe quel ordre par le fabricant.
a) Essai du courant de déclenchement minimal (voir 6.6)
b) Paramètres de voyage
c) Essais temporels (voir 6.11.2.1)
d) Tests de séquençage
e) Fonctions à distance
f) Caractéristiques spéciales
7.2 Dispositifs de commande, de câblage secondaire et accessoires
Le contrôle, le câblage secondaire et les accessoires doivent être réalisés correctement. Dispositifs et relais, si nécessaire, si possible. Les circuits pour lesquels le fonctionnement ne peut pas être vérifié pour la continuité.
7.3 Essai de tenue diélectrique; 1 minute. puissance sèche
L’essai doit être effectué en 6.2 sauf que l’essai 4 du 6.2.3 n’est pas requis. La durée de l'essai peut être réduite à 10 si une tension égale à 110% de celle spécifiée au 6.2.1.2 est utilisée.
7.4 Essai de décharge partielle
Des essais de décharge partielle doivent être effectués sur tous les réenclencheurs / IF utilisant un diélectrique de non-résistance comme isolant principal (par exemple, un diélectrique solide). Les essais doivent être effectués comme spécifié en 6.7. Le fabricant doit établir l’essai approprié pour chaque objet d’essai.
7.5 Essais des opérations mécaniques
Les essais de fonctionnement mécanique doivent comprendre les éléments suivants:
a) Inspection des parties externes
b) Déclenchement manuel par le levier de déclenchement
c) Sans désordre ou dysfonctionnement, les résultats du séquençage et les appareils de temps. Les réenclencheurs à déclenchement shunt / FI contrôlent au minimum la tension.
7.6 Test de fuite d'eau
Un test d'étanchéité approprié doit être effectué sur les réenclencheurs / IF submersibles pour s'assurer qu'ils fonctionneront dans les conditions décrites à la rubrique c) de 4.1.
