Définition
Le transformateur de distribution est un transformateur qui fournit la transformation de tension finale dans le système de distribution d'énergie électrique, abaissant la tension utilisée dans les lignes de distribution au niveau utilisé par le client. Dans le système de distribution, il existe différents types de transformateurs disponibles, tels que les transformateurs monophasés, triphasés, souterrains, montés sur socle et sur poteau.
Transformateur de distribution VS transformateur de puissance
Le transformateur de puissance est utilisé dans les réseaux de transport à haute tension tandis que le transformateur de distribution est utilisé dans les réseaux de distribution BT / MT.
Types de transformateur de distribution

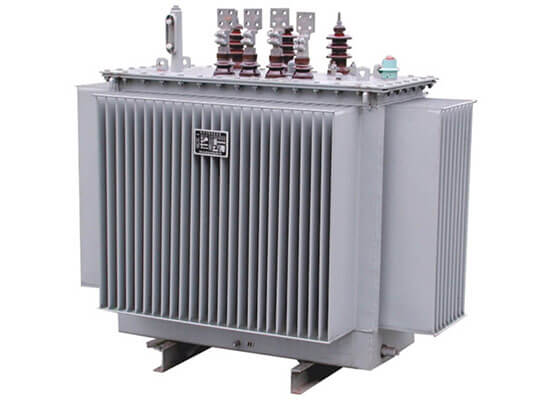

Type immergé dans l'huile
Généralement, ce transformateur est disponible en différentes tailles avec des rendements avec une huile isolante. Le choix de ce transformateur réside principalement dans l'exigence et le budget de l'utilisateur. Il existe quatre types de connexions de transformateur de distribution disponibles: étoile-étoile, delta-delta, étoile-triangle, delta-étoile et Zig Zag / delta zigzag.
Principalement des composants:
Les principales parties de ce transformateur comprennent le réservoir d'huile, le conservateur, le relais Buchholz, l'unité de reniflard, l'indicateur d'huile, le détecteur de température, le dispositif de décompression, le relais thermique, le radiateur et la bague.
1. Le réservoir d'huile est utilisé pour tremper les enroulements en le plaçant dedans.
2. Un conservateur est disposé au-dessus du réservoir d'huile à l'extérieur du cadre du transformateur. Il est relié au réservoir principal à l'aide d'un tube métallique. L'huile à l'intérieur du réservoir peut être 3. facilement mise en contact et s'agrandir tout au long du chargement afin que la température de l'huile puisse être augmentée et diminuée.
4. Le relais Buchholz est utilisé lorsqu'un réservoir de conservateur est utilisé. Parce qu'il indique des erreurs comme la perte d'huile une fois qu'il devient bas, un débit d'huile incorrect entre le réservoir et le transformateur.
5. L'unité de reniflard comprend du gel de silice qui absorbe l'humidité de l'huile. Il change sa couleur de la couleur bleue à la couleur rose, il n'est pas capable d'absorber l'humidité dans l'huile.
6. L'indicateur d'huile indique le niveau d'huile dans l'unité de véranda.
7. Le détecteur de température surveille la température de l'huile. Si la température de l'huile augmente jusqu'à un certain niveau, le transformateur sera déconnecté du service.
8. Le dispositif de décompression diminue la pression à l'intérieur du transformateur pour éviter une explosion du transformateur.
9. Le relais thermique est utilisé comme indicateur de la température de l'enroulement
10. Le radiateur est utilisé pour augmenter l’efficacité de refroidissement du transformateur.
11. La traversée sert à connecter les enroulements internes du transformateur à l'aide d'un réseau électrique extérieur.

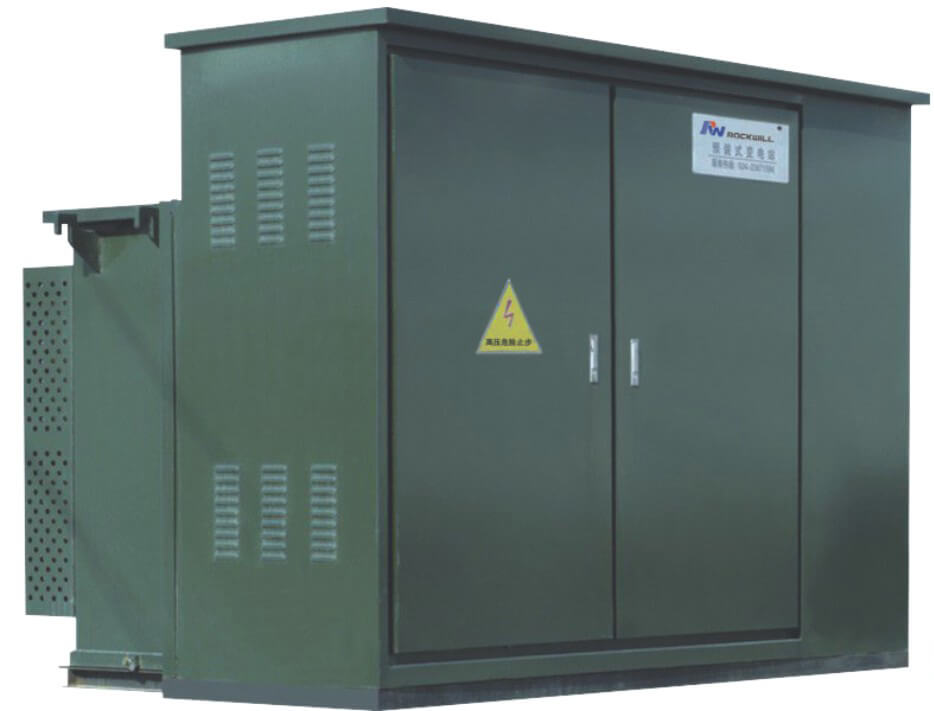

Type monté sur tampon
Le transformateur monté sur socle est un transformateur de distribution d'énergie électrique monté au sol dans une armoire en acier verrouillée montée sur une dalle en béton. Étant donné que tous les points de connexion sous tension sont solidement enfermés dans un boîtier métallique mis à la terre, un transformateur monté sur socle peut être installé dans des endroits qui n'ont pas de place pour une enceinte clôturée.
Le transformateur Pad-Mount est une unité remplie d'huile. Le noyau et les bobines sont enfermés dans un réservoir en acier rempli d'huile, avec des bornes pour le transformateur accessibles dans une armoire de câblage verrouillable adjacente. L'armoire de câblage comporte des compartiments de câblage haute et basse tension. Les câbles souterrains haute et basse tension par le bas pénètrent directement dans les compartiments terminaux. Le dessus du réservoir a un couvercle fixé avec des ensembles boulon-écrou de carrosserie. L'armoire de câblage a des parois latérales à deux extrémités avec des portes qui s'ouvrent sur le côté pour exposer les compartiments de câblage haute et basse tension.

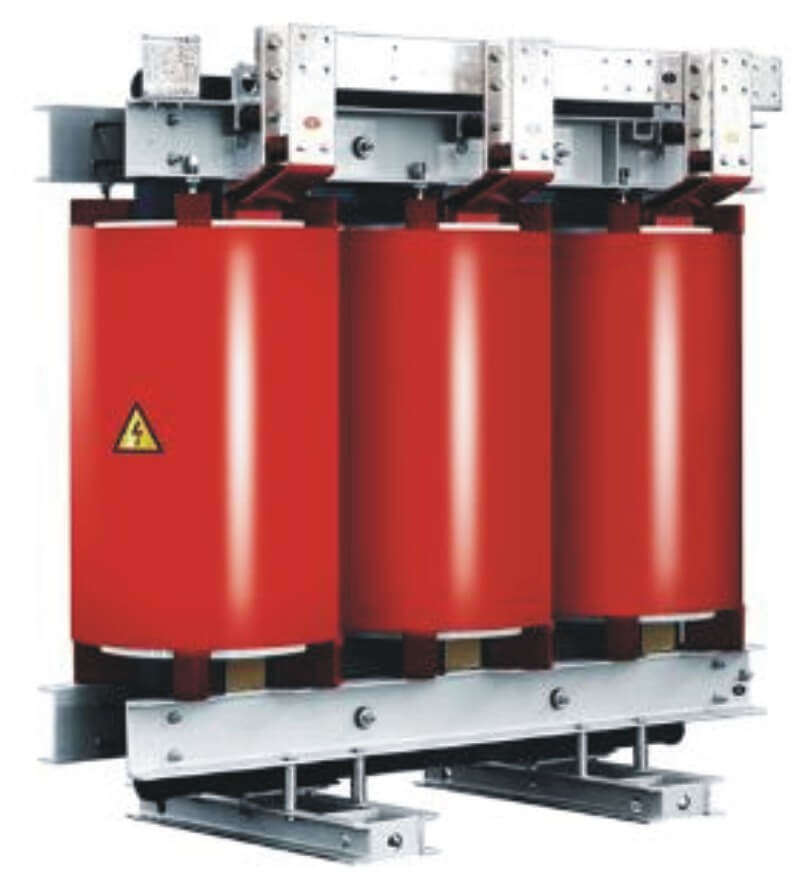

Type sec
Transformateurs de type sec, également connus sous le nom de transformateurs en résine coulée, les enroulements et le noyau sont conservés dans un réservoir scellé qui est pressurisé avec de l'air. Ces transformateurs simplifient l'installation car ils sont secs, sans huile de refroidissement et ne nécessitent donc aucune voûte ignifuge pour les installations intérieures. L'époxy protège les enroulements de la poussière et des atmosphères corrosives.

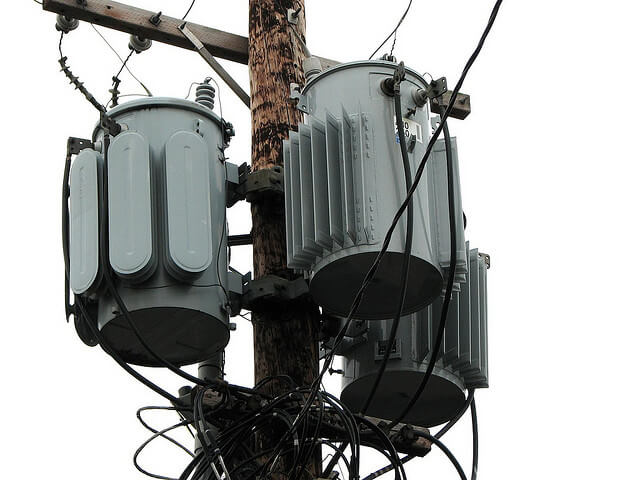

Type monté sur poteau
Les transformateurs montés sur poteau sont des transformateurs de distribution de services publics électriques qui sont montés sur un poteau de service électrique et sont généralement au niveau des câbles aériens. Ceux-ci sont utilisés pour changer la tension de distribution élevée en une tension faible comme une puissance de 120/240 volts. Ces types de transformateurs sont utilisés dans une vaste zone rurale, allant de 16 kVA à 100 kVA. Ceux-ci sont disponibles en petite taille et faciles à installer sur des structures unipolaires. Ces transformateurs sont fiables pour les climats rigoureux lorsqu'ils sont utilisés dans des régions éloignées.
