وصف

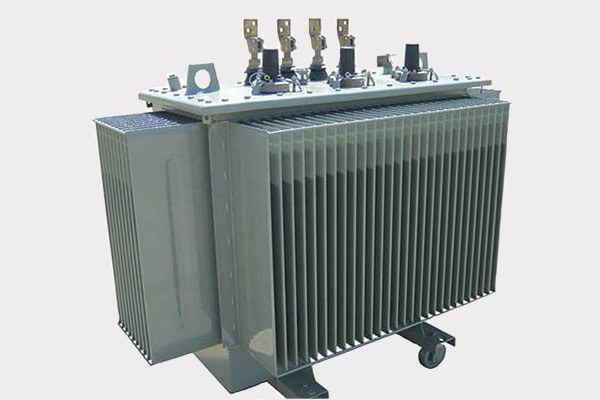

H59 سلسلة توزيع المحولات المثبتة في محطات فرعية MV / LV. هذه المحولات لها مكان في مجالات مختلفة: توزيع الطاقة في المناطق الحضرية والريفية، والصناعة الثالثة، والمرافق، والصناعة، والطاقة المتجددة، الخ.



ميزات

المعدات الأساسية:

• 3 أكمام الإدراج HTA

24KV / 250A ثابت جزء نوع على -24KV سلسلة

36KV / 400A نوع أجزاء ثابتة على -36KV سلسلة

• 4 LV أكمام الخزف

• 3 موقف السلطة التبديل

• ثقوب ملء

• 2 رفع حلقات

•موقعين أرضيين

• لوحة الاسم، الضمان

• 1 مقياس الحرارة الطلب

•مؤشر مستوى الزيت

4 بكرات قابلة للتوجيه.



المعدات الاختيارية:

• 3 المكونات في bushings، مستقيم أو أجزاء متحركة الزاوية، المقابلة للأجزاء الثابتة. في

في هذه الحالة، يجب تحديد خصائص (الطبيعة، المقطع المقطع، قطر العزل) من كابل

• 3 خزف MV عبور

• 4 LV أنواع الأدغال شريط باس

• 1 نظام تأمين للمكونات في البطانات ومفاتيح التبديل، لا قفل المقدمة

• 1 غطاء واقية قابلة للختم على LV جلبة (فقط في حالة المكونات في MV عبر)

•معدات الحماية والتحكم: منظم الحرارة، التتابع الواقي متعدد الوظائف (DGPT2 أو DMCR).



لون الخزان:

• رمادي أسمنتي RAL 7033.

الخصائص العامة:

المواصفات والمواصفات:

•اللجنة الانتخابية المستقلة 60076



نطاق الطاقة:

• 50-100-160-250-315-400-500-630 كيلو فولت أمبير

• طاقة إضافية تتراوح بين 25 و 630 كيلو أمبير في الساعة حسب الطلب.



تفسير:

• كامل معبأة مختومة ثلاث مراحل محول التوزيع مغمورة في النفط المعدنية التبريد الطبيعي ONAN

• حماية خاصة من التآكل من صهاريج التخزين.



أنواع:

• داخلي أو في الهواء الطلق

• النفط / الغاز الغمر

• نوع تنفس، ويمكن إضافة المواد الحافظة على النحو المطلوب.



التردد:

• 50 هرتز

• 60 هرتز: اتصل بنا.



الجهد التشغيل:

MV: من 5.5 ك.5 إلى 33KV

• الجهد الواحد: 5.5-6-6.6-10-15-20-22-30 و 33 كيلو فولت (العزل: 24-36 كيلو)

• الجهد المزدوج: (قابلة للتبديل) 5.5 / 20 كف و 5.5 / 22KV ...

• توترات أخرى مطلوبة.

LV: 400 V بين المراحل No-load-231 V بين المرحلة ومحايدة.

• توترات أخرى مطلوبة.



إعدادات إيقاف التشغيل:

• النطاق القياسي: ± 5٪ على MV، من خلال التبديل قابل للتعديل دون الجهد

• تتوفر نطاقات الإعدادات الأخرى عند الطلب.
