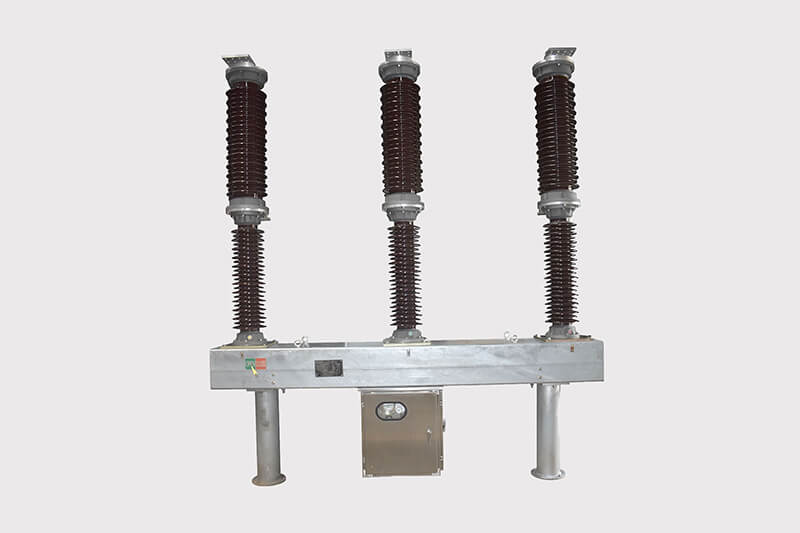

66kV 69kV 72.5kV قواطع الدائرة SF6 الخارجية هي عبارة عن معدات نقل كهربائي عالي الجهد ومعدات تستخدم عادة في نظام شبكة الطاقة. يمكنه فتح / إغلاق التيار المقنن وتيار الخطأ لتحقيق الحماية. إنها تتبنى أحدث تصميم ذي جودة عالية لعمر خدمة طويل.
ظروف البيئة:
1.درجة الحرارة المحيطة: -40 درجة مئوية - +50 درجة مئوية
2-ضغط الرياح: ≤700 باسكال
3-الارتفاع: ≤3000 م
4. شدة الزلازل: ≤9 درجات
5- درجة تلوث الهواء: المستوى Ⅲ
| العنصر |
وحدة |
Technical Data |
| الفولطية |
kV |
72.5 |
| تردد مصنف |
Hz |
50 |
| التصنيف الحالي |
A |
3150 |
| تصنيف الدائرة القصيرة التيار |
دائرة قصيرة تيار |
kA |
31.5 |
| مكون العاصمة |
|
40% |
| مدة تصنيف الوقت القصير التي تحمل التيار |
s |
4 |
| تم تصنيف الوقت القصير للتيار |
kA |
40 |
| تصنيف الدائرة القصيرة جعل التيار (peak) |
kA |
100 |
| تصنيف الذروة الصلبة التيار |
kA |
100 |
| تم تصنيف تواتر الطاقة لمدة دقيقة واحدة (effective value) |
الى الارض |
kV |
140 |
| كسر العزلة |
160 |
| تصنيف الدافع الإضاءة الصل (peak value) |
الى الارض |
200 |
| كسر العزلة |
220 |
| 5 Min Zero Air Pressure صمد أمام الجهد (effective value) |
إلى الأرض ، كسر العزلة |
75 |
|
| تم تصنيفها من تحطيم المرحلة التيار |
kA |
Ie×25% |
| كسر تيار الصدع في المنطقة القريبة |
Ie×90%,Ie×75% |
| تصنيف الخط الذي يشحن تحطيم تيار |
A |
50 |
| تصنيف تسلسل التشغيل |
|
O-0.3s-CO-180s-CO |
| ثابت من القطب المفتوح الأول |
|
1.5 |
| وقت الإغلاق |
ms |
≤145 |
| وقت مفتوح |
≤60 |
| الوقت العاجلة |
≤60 |
| وقت فتح الإغلاق |
60 |
| الوقت المتماثل للفتح |
3 |
| الوقت المتماثل للإغلاق |
5 |
| ضغط غاز SF6(20℃） |
Mpa |
0.5 |
| معدل التسرب السنوي SF6 |
|
≤0.5% |
| محتوى الماء |
ppm (v/v) |
≤150 |
| إمكانية تدخل الراديو اللاسلكي |
μV |
≤2500 |
| الحياة الميكانيكية |
times |
6000 |
| كتلة من بعضها البعض |
kg |
1200 |
| كتلة SF6 لكل قاطع |
6 |
| مقاومة الدائرة الرئيسية في كل عمود |
μΩ |
≤80 |
