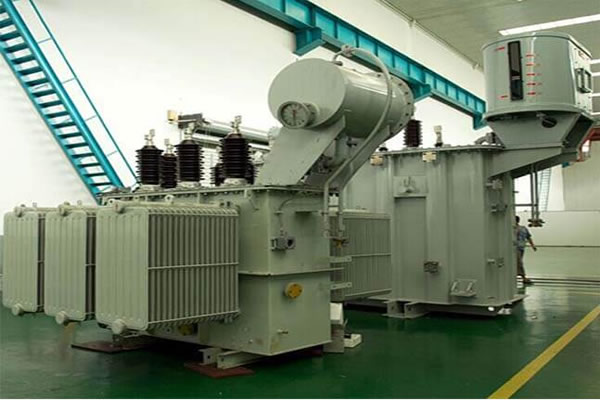

انخفاض استهلاك النفط مغمورة محول توزيع
تطبيق
3.3kv-36kv محول يتكون أساسا من الحديد الأساسية و لف
تستخدم أساسا في محطات توليد الطاقة ، ونقل الطاقة والمحطات الفرعية مثل معدات نقل الطاقة
نوع التقييم
مرحلة واحدة أو ثلاث مراحل
اثنين أو ثلاثة من اللفات
تحميل أو تحميل الحنفية مبدل ،
محول ذاتي
التبريد الطبيعي أو النفط التبريد القسري
وصف المنتج
رقم التردد
المعايير
IEC 60076-5 2006 ، اللجنة الانتخابية المستقلة 60137 ، مقاييس ، IEEE ، IEEE ، AS ، الخ
سلسلة
| السعة (كيلو فولت أمبير) |
مزيج الجهد |
مجموعة المتجهات |
فقدان بدون حمل (W) |
فقدان الحمولة (W) (75 درجة مئوية) |
الجهد المعاوق (٪ ) |
التيار الذي لا يتم تحميله (٪) |
| Hp |
الاستفادة من مجموعة من HV |
Lv |
| 25 |
6 كيلو فولت 6.6Kv 10.5kV 11kV |
±5 في المائة±2×2.5 في المائة |
0.38 كيلو فولت 0.4 كيلو فولت 0.415 كيلو فولت 0.48 كيلوفولت |
Yyn0 Dyn5 Dyn11 |
100 |
600 |
4.0 |
1.7 |
| 50 |
130 |
870 |
1.6 |
| 63 |
150 |
1040 |
1.5 |
| 80 |
180 |
1250 |
1.4 |
| 100 |
200 |
1500 |
1.3 |
| 125 |
240 |
1800 |
1.2 |
| 160 |
280 |
2200 |
1.1 |
| 200 |
340 |
2600 |
1 |
| 250 |
400 |
3050 |
0.9 |
| 315 |
480 |
3650 |
0.9 |
| 400 |
570 |
4300 |
0.8 |
| 500 |
680 |
5100 |
0.8 |
| 630 |
810 |
6200 |
4.5 |
0.7 |
| 800 |
980 |
7500 |
0.6 |
| 1000 |
1160 |
10300 |
0.55 |
| 1250 |
1360 |
12000 |
0.5 |
| 1600 |
1640 |
14500 |
0.45 |
| 2000 |
1940 |
18500 |
5.5 |
0.4 |
| 2500 |
2300 |
20500 |
0.4 |
| السعة (كيلو فولت أمبير) |
مزيج الجهد |
مجموعة المتجهات |
فقدان بدون حمل (W) |
فقدان الحمولة (W) (75 درجة مئوية) |
الجهد المعاوق (٪ ) |
التيار الذي لا يتم تحميله (٪) |
| Hp |
الاستفادة من مجموعة من HV |
Lv |
| 630 |
13.2kV 13.8kV 15 كيلو فولت 20 كيلو فولت 22 كيلو فولت 33 كيلو فولت 34.5 كيلو فولت |
±5 في المائة±2×2.5 في المائة |
0.38 كيلو فولت 0.4 كيلو فولت 0.415 كيلو فولت 0.48 كيلوفولت |
Yd11 |
1150 |
6200 |
4.5 |
0.9 |
| 800 |
1400 |
7500 |
5.5 |
0.8 |
| 1000 |
1650 |
10300 |
0.7 |
| 1250 |
1950 |
12800 |
0.6 |
| 1600 |
2300 |
14500 |
0.6 |
| 2000 |
2650 |
17100 |
0.6 |
| 2500 |
3100 |
20000 |
0.6 |
| 3150 |
3650 |
23700 |
0.5 |
| 4000 |
4450 |
28100 |
0.5 |
| 5000 |
5200 |
32700 |
0.5 |
| 6300 |
6150 |
36900 |
0.5 |
| 8000 |
8900 |
44000 |
0.4 |
| 10000 |
11600 |
50600 |
6.5 |
0.4 |
|
السعة (كيلو فولت أمبير)
|
الجهد
|
مجموعة المتجهات
|
فقدان بدون حمل (W)
|
فقدان التحميل (W)
(75 درجة مئوية)
|
الجهد المعاوق (٪ )
|
التيار الذي لا يتم تحميله (٪)
|
|
الاساسي
|
المدى التنصت (٪
|
الثانويه
|
|
50
|
33 كيلو فولت
|
±5٪
|
0.38 كيلو فولت
0.4 كيلو فولت
0.415 كيلو فولت
0.48 كيلو فولت
|
Yyn0
|
6.5
|
1210
|
6.5
|
2.0
|
|
100
|
305
|
2020
|
1.80
|
|
125
|
340
|
2380
|
1.75
|
|
160
|
360
|
2830
|
1.65
|
|
200
|
430
|
3300
|
1.55
|
|
250
|
510
|
3950
|
1.40
|
|
315
|
610
|
4750
|
1.40
|
|
400
|
735
|
5750
|
1.30
|
|
500
|
870
|
6900
|
1.30
|
|
630
|
1040
|
8250
|
1.25
|
|
800
|
1250
|
9900
|
1.05
|
|
1000
|
1480
|
12150
|
1.00
|
|
1250
|
1760
|
14600
|
0.90
|
|
1600
|
2130
|
17500
|
0.85
|
|
2000
|
2500
|
20680
|
0.75
|
|
2500
|
2975
|
24500
|
0.75
|
| السعة (كيلو فولت أمبير) |
الجهد |
مجموعة المتجهات |
فقدان بدون حمل (W) |
فقدان الحمولة (W) (75 درجة مئوية) |
الجهد المعاوق (٪ ) |
التيار الذي لا يتم تحميله (٪) |
| الاساسي |
المدى التنصت (٪ |
الثانويه |
| 50 |
33 كيلو فولت |
±5٪ |
0.38 كيلو فولت 0.4 كيلو فولت 0.415 كيلو فولت 0.48 كيلوفولت |
Yyn0 |
6.5 |
1210 |
6.5 |
2.0 |
| 100 |
305 |
2020 |
1.80 |
| 125 |
340 |
2380 |
1.75 |
| 160 |
360 |
2830 |
1.65 |
| 200 |
430 |
3300 |
1.55 |
| 250 |
510 |
3950 |
1.40 |
| 315 |
610 |
4750 |
1.40 |
| 400 |
735 |
5750 |
1.30 |
| 500 |
870 |
6900 |
1.30 |
| 630 |
1040 |
8250 |
1.25 |
| 800 |
1250 |
9900 |
1.05 |
| 1000 |
1480 |
12150 |
1.00 |
| 1250 |
1760 |
14600 |
0.90 |
| 1600 |
2130 |
17500 |
0.85 |
| 2000 |
2500 |
20680 |
0.75 |
| 2500 |
2975 |
24500 |
0.75 |
