توالمزايا الجديدة الرئيسية rcs-3n

وصف خزان

فراغ تحميل كسر التبديل مربع مصنوع من الفولاذ المقاوم للصدأ الصفIP65 حماية الصف كامل تحميل كسر التبديل ، مع مساعدة من المكونات ، من خلال كابل التحكم في الاتصال مع تحميل كسر التبديل تحكم ، القطر الأقصى 22mm وطول تصل إلى 6M

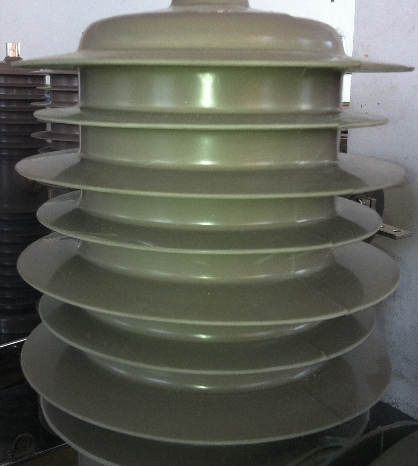

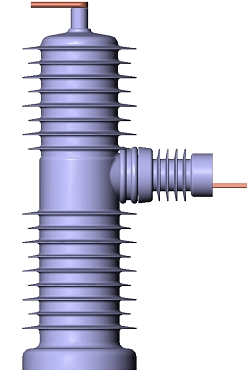

ملامح قضيب فراغ مدفون

فراغ المقطع أداة لقطع التيار الكهربائي في تحميل المقطع أداة لقطع التيار الكهربائي التبديل جزءا لا يتجزأ من الراتنج الايبوكسي قضيب صلب ، المغلفة مع مواد عالية الموثوقية ومستقرة ، بما في ذلك fluorosilicon المطاط

2.3 RLW كرباج بالجو

وصف	15kV BIL95kV	15kV BIL110kV	27kV BIL125/150kV	38kV BIL150/170kV
T إلى T*	480mm	أكثر من 968mm
T إلى G/E*	480mm	أكثر من 960mm



ر ر ر زحف بين المحطات

ر إلى ز ── محطة إلى الأرض التسرب

ثلاثةاختيار وظيفة التفاضلية ذات الأولوية في التصميم

3.1 الأولوية في تصميم مختلف تكوينات اختيارية يقطع القطب

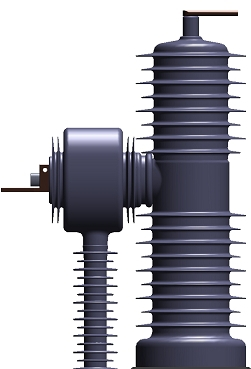

السادس الأساسي القطب ، bil170kv السادس القطب ، مع التصوير المقطعي ، bil170kv

مذكرة من الأمانةrcs-3n يوفر تصميم جاهز مع أفضلية اختيار نوع قياسي و نوع خاص ، مع CT المستخدمة في حماية التتابع و القياس الحالي.

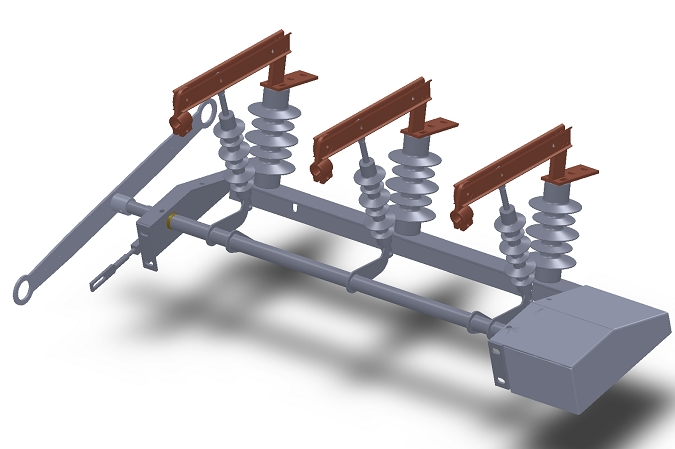

اختيار 3.2 عزل التبديل ، متطلبات خاصة باستخدام مفاتيح مجتمعة

وظيفة مزدوجة مع دليل والكهربائية

الحواشي

عزل التبديل هو الأولوية في تصميم rlw-3nاختياري هذاصممت خصيصا من أجل الجمع بين التبديل بين التطبيقات

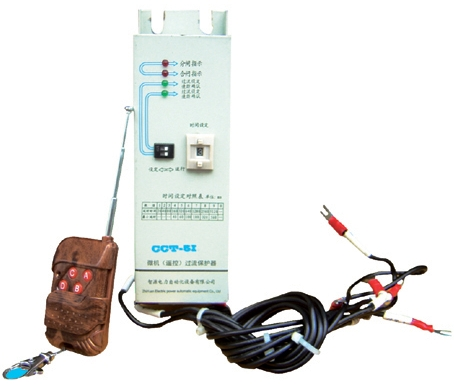

3.3 بسيطة تتابع جهاز الحماية المثبتة في آلية خزان النفط

p-1 حامي هو مركب جهاز الحماية لمنع تدفق الحالية قصيرة الدوائر في نظام الطاقة الكهربائية من أجل منع

المعايير الفنية الرئيسية

تصنيف الحالية ؛ العمل الحالي خطأ ؛ p-1 تحكم

تأخير الوقت ، الوقت المحدد ، عكس الوقت قابل للتعديل نطاق 20ms 5120ms ؛

التحكم عن بعد اختياري مسافة متر أو 1000 متر

تمديد 3.4 الاقسام التبديل حماية الجهاز

3.4.1p-2 نوع حامي لها نفس وظيفة حماية التتابع

الوظائف الإضافية

3.4.3 لديه صفر تسلسل وظيفة الحماية ، ويمكن الحكم على حساسية التأريض الحالية خطأ

3.4.4 دورة تسجيل أنواع مختلفة من خط الصدع ، خطأ وقت حفظ الحالية ، غير قلق ، أقصى قدر من الذاكرة 64 ، يمكن الاستعلام المحلية شاشات الكريستال السائلع تحكم

3.4.5 الطريق إلى بطاقة واجهة الشبكة اللاسلكية ، ويمكن التواصل مع شبكة لاسلكية من الكمبيوتر في مسافة متر من الجهاز ؛

منفذ الاتصال RS232 ، جي إس إم جي إس إم سى دى ام ايه جي إس إم وحدة الاتصالات ، تشكل شبكة التوزيع الآلي ؛

بروتوكول الاتصالات لدعم iec870-5-101

لاحظ أن هذا هوتمديد رطل المنتجات مع CTحماية أكثرلمزيد من المعلومات ، يرجى الرجوع إلى روكويل المهندسين و الاقسام

تعريف الجدول 3.5 وظيفة التبديل التفاضلية

البند	نوع ورمز	وصف الدالة
1	RLW-12/630-20	التبديل الأساسي، وتقييم الجهد 12kV وتصنيف الحالية 630Aand الدوائر القصيرة الصمود الحالية 20kA
2	RLW12G/63020	التبديل الأساسية مع التبديل والتبديل 12kV تصنيف الجهد و 630A الحالي والدوائر القصيرة تحمل الحالي20kA
3	RLW-12G/630P20	التبديل الأساسية مع التبديل والتبديل 12kV تصنيف الجهد و 630A الحالي والدوائر القصيرة الصمود 20kA الحالية. ومع محول التيار 600/5A لحماية التتابع.
4	RCS-3N-12/630-20	نفس وظيفة البند 1
5	RCS-3N-12G/630-20	نفس وظيفة البند 2
6	RCS-3N-12G/600P20	نفس وظيفة البند 3

طلب خاص أو طلب استشارة مهندس روكويل

فوراستعراض آلية فراغ تحميل كسر التبديل

4.1 ميزة إيجابية

4.1.1 RLW الآلية المثبتة في خزان الفولاذ المقاوم للصدأحماية فئة IP65

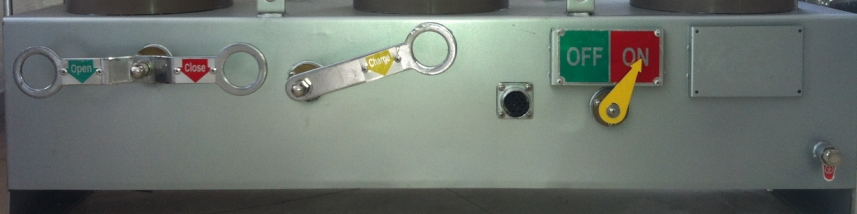

4.1.2 خزان الوقود يوفر مرئية تحول المؤشر و أسس الترباس M12

4.1.3 pre-fitted موصل كابل في خزان يستخدم لربط وحدة تحكم مربع أو مفرق مربع

4.1.4 RLW و rcs-3n نوع تحميل كسر التبديل مع اختيار دليل أو آلية شحن كهربائيةالحياة الميكانيكية 10000 تصميم وصيانة مجانية

جهد التشغيل الاختياري

فولت DC ،

فولت DC ،

فولت العاصمة و 110-فولت الجهد المتردد ،

فولت العاصمة الجهد المتردد

ملاحظات على العملياتالجهد المطلوب يجب أن تكون محددة قبل النظام

لمزيد من المعلومات ، يرجى استشارة المهندس روكويل

5. ملخص رطل مفرق مربع وحدة تحكم

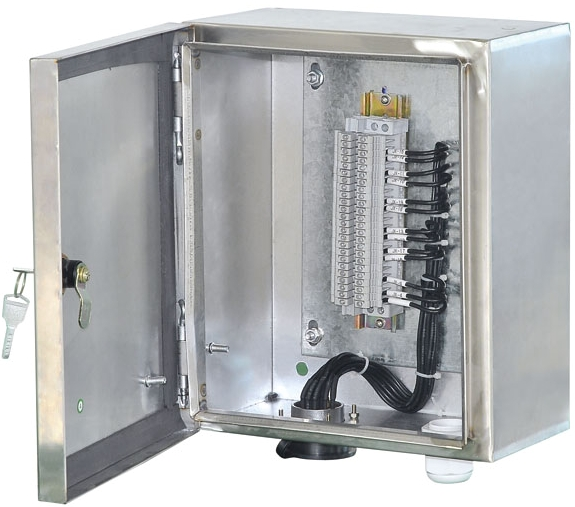

5.1ملامح بسيطة وظيفية مفرق مربع

j-1 مربع مصنوع من الفولاذ المقاوم للصدأ الصف IP54محميj-1 مفرق مربع تستخدم فقط للاتصال مع جهاز التحكممركز تكنولوجيا المعلوماتالجانب الطرفية والأسلاك الكهربائية دون تبديل أو ترحيل عنصرمستوى العزل ع الاب

مذكرة تفسيريةهذا المشترك هو الاستخدام الأساسي رطل بدون الاشعة و ستوتستخدم لربط دوائر التحكم المركزية فقط

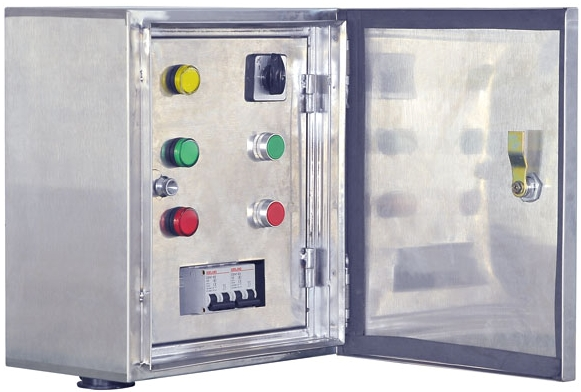

5.2 خصائص بسيطة تحكم مربع التحكم

نوع C-1 مربع التحكم مصنوعة من الفولاذ المقاوم للصدأمع التحكم عن بعد وظيفة التحويل المحليةعالية الجهد التبديل أو rcs-3n يمكن ترتيبها بين مركز التحكم من أجل الاتصال والتحكماستخدم هذاالأسلاك مكونات c-1 مربع بما في ذلك زر التبديل الدوارة ، قواطع دوائر مصغرة

الحواشي

ونتلبية معايير iec62271

توهذا المراقب المالي يمكن تثبيت بسيطة تتابع حامي

ثلاثةسخان الرطوبة تحكم اختياري

فوراستخدام هذا المراقب المالي ، رطل يمكن أن تكون مجهزة مع خدمات الاختبارات التربوية



5.3 تمديد وحدة تحكم ذكي

5.3.1p-2 نوع حامي لها نفس وظيفة حماية التتابع

ميزات إضافية

5.3.3 لديه صفر تسلسل حماية وظيفة ، يمكن الحكم على حساسية التأريض الحالية خطأ

هذا البرنامج يمكن أيضا حفظ 64 دورة شاشات الكريستال السائل خطأ الاستعلام ، ويمكن حفظ 64

5.3.5 الطريق إلى بطاقة واجهة الشبكة اللاسلكية ، ويمكن الاتصال مع شبكة لاسلكية من الكمبيوتر في مسافة متر من آلة ؛

بناء شبكة الاتصالات جي بي آر إس جي بي آر إس 232 5.5 وحدة ؛

بروتوكول الاتصالات لدعم iec870-5-101

الحواشي

هذا منتج ممتد لموقع ال بي اس مع حماية الاشعةلمزيد من المعلومات ، يرجى الرجوع إلى روكويل المهندسين و الاقسام

المواصفات الأساسية الاقبال



لا.	البند		وحده	البيانات
1	تقدير الجهد		كيلوفولت	12	15	27	38
2	تصنيف الحالي في الحد الأقصى		ألف	1250	1250	1250	800
3	معدل التردد		هرتز	50/60
4	تردد الطاقة 1 دقيقة	الجافه	كيلوفولت	34	38	50	70
		الرطب	كيلوفولت	45	50	65	80
5	الاندفاع البرق تحمل الجهد (قيمة الذروة)البديل		ألف	75	95/110	125/150	150/170
6	تصنيف ماس كهربائى كسر التيار في 50times		ان	9000	9000	9000	4500
7	تصنيف الدائرة القصيرة الصمود الحالية		S	12.5			8
8	وقت قصير للمدة الزمنية		ان	3s
9	تصنيف جعل الحالي		ان	40			20
10	قيمة الذروة المُصنَّمة تصمد أمام التيار		ان	40			20
11	تصنيف تعميم التشغيل			O-0.3S-CO-15S-CO
12	الحياة الميكانيكية(تصميم)		مرات	10000
13	الميكانيكية الحياة(صيانة مجانية)			2000
14	الحياة الكهربائية(صيانة مجانية)			2000

الحواشي

المتانة الكهربائية التصميم على أساس صك الظاهري

أعلى متطلبات سحق وتصنيع يمكن استشارة المهندسين روكويل

متطلبات خاصة لزيادة الخصائص الكهربائية التبديل

لا.	البند	وحده	البيانات
1	ماس كهربائي كسر قدرة	ان	حتى 25 كيلو
2	تصنيف وقت قصير مما يجعل الحالي	ان	حتى 63 كيلو
3	القدرة على التحمل في الحياة الكهربائية	مرات	ما يصل إلى 30000 مرة تصميم تحت تحويل الأحمال العادية
4	القدرة على التحمل في الحياة الميكانيكية	مرات	ما يصل إلى 10،000 مرات تصميم تحت شنت مع آلية المحرك المغناطيسي (RCS-3 نوع)

الحواشي

لمزيد من المعلومات ، تحقق مع rcs-3 التبديل

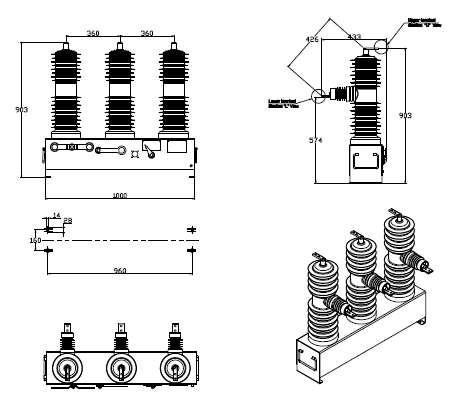

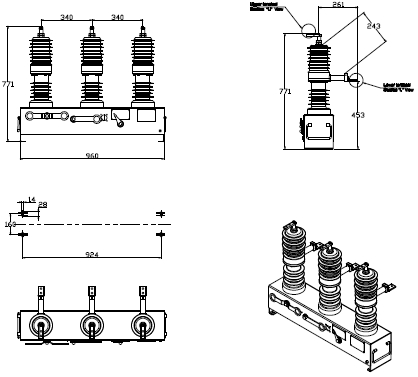

7.1 القطب شنت رطل التبديل الأساسية 12kv

التبديل الأساسية– لا CT ومفاتيح العزلة

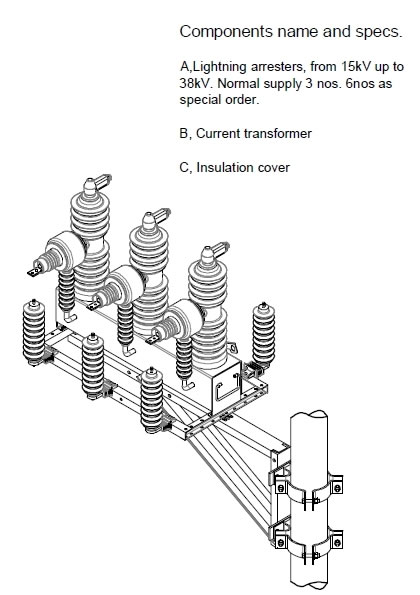

الجمع بين التبديل مع عزل التبديل

صواعق عرام اختياري

محول كرينت اختياري

لمزيد من المعلومات ، يرجى استشارة روكويل

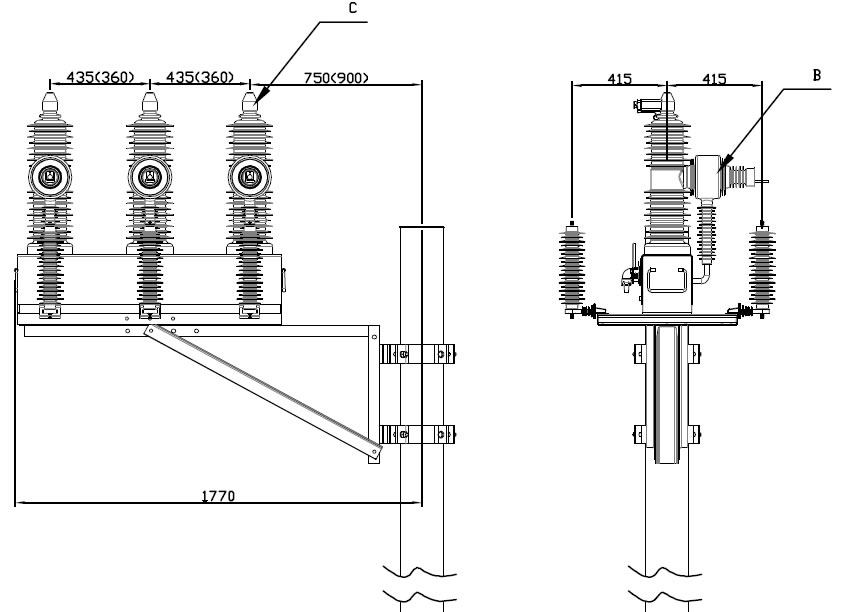

القطب شنت رطل التبديل الأساسية



التبديل الأساسية دون الاشعة وعزل التبديلالمرحلة 360توسيعيتطلب 38kv ، زيادة المسافة إلى 435mm

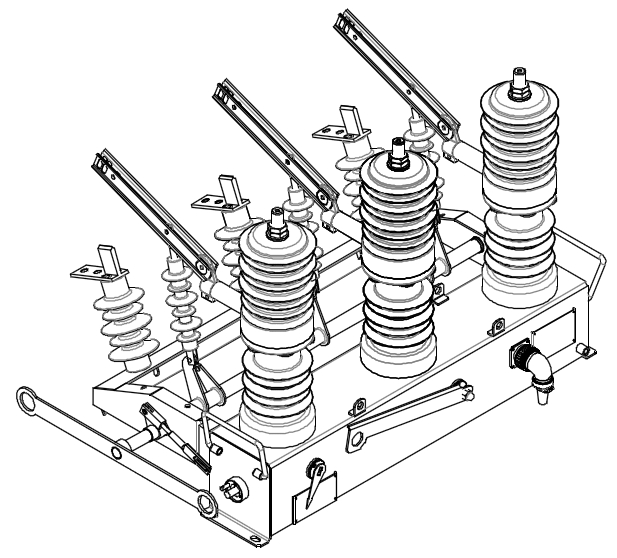

الجمع بين التبديل مع عزل التبديل

صواعق عرام اختياري

محول كرينت اختياري

ملاحظات إضافيةإذا لزم الأمر ، يرجى استشارة روكويل
