الوحدة الرئيسية الحلقية: مجموعة المفاتيح الكهربائية المغلقة المعدنية المعزولة بالغاز عالي الجهد (RMU) هي جيل جديد من معدات المفاتيح ، يمكن للمفتاح الرئيسي إما استخدام قاطع دائرة الفراغ المغناطيسي الدائم أو قاطع الدائرة الفراغية الزنبركي ، والمقصورة تعتمد عزل الهواء مع حجرة غاز SF6 ، وهي مدمجة وقابلة للتمدد ومناسبة لأتمتة التوزيع.
تتميز الوحدة الرئيسية الحلقية بخصائص الهيكل المضغوط ، والتشغيل المرن ، والتشابك الموثوق به ، وما إلى ذلك ، ويمكن أن توفر حلولاً تقنية مرضية لمختلف مناسبات التطبيق (خاصة الأماكن ذات البيئة السيئة) ومتطلبات المستخدم المختلفة. يمكن لأحدث مرحلات الحماية ، إلى جانب الأداء الفني المتقدم وحلول التجميع الخفيفة والمرنة ، تلبية الاحتياجات المختلفة للمستخدمين بشكل كامل.
الوحدة الرئيسية الحلقية مناسبة للمحطة الفرعية الثانوية الصغيرة لنظام الطاقة الكهربائية ، ومحطة التبديل ، والمحطة الفرعية المدمجة ، والمنطقة السكنية ، والمؤسسة الصناعية والتعدين ، ومركز التسوق الكبير ، ومناسبة بشكل خاص للمطارات ، ومترو الأنفاق ، والسكك الحديدية وغيرها من المناسبات ذات الطلب المرتفع على الكهرباء.

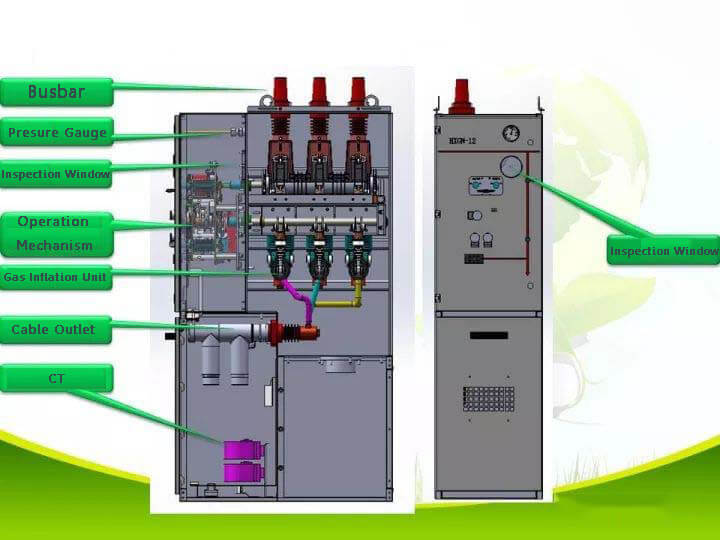

هيكل الوحدة الرئيسية الحلقية
المكون الرئيسي للمظهر
1) العرض الحالي: مقياس التيار الكهربائي أو مقياس التيار العددي ؛
2) تبديل وضع التشغيل: أ. موضع تشغيل مفتاح كسر الحمل ب. التأريض موقف التشغيل التبديل
3) العرض المباشر: العرض المباشر للخط الوارد والخط الصادر ؛
4) نافذة المراقبة: لاحظ داخل الوحدة الرئيسية للحلقة ؛
5) الخزانة: لوحة ، مخطط الدائرة ، إلخ.
الهيكل العام
يتكون الهيكل الداخلي بشكل أساسي من هذه الأجزاء:
1) آلية التعشيق: قم بإغلاق مفتاح كسر الحمل والمفتاح الأرضي.
2) مفتاح كسر الحمل: قم بتشغيل أو إيقاف تشغيل مصدر طاقة الجهد العالي.
3) الصمامات عالية الجهد: حماية الزائد وقصيرة الدائرة للدائرة.
مبدأ عمل RMU
تدرك الوحدة الرئيسية الحلقية توصيل أو فصل الدائرة من خلال مفتاح كسر الحمل داخل الخزانة ، وذلك لتحقيق الغرض من تزويد المحول بمصدر طاقة عالي الجهد ، وتحقق الحماية في حالة الحمل الزائد وقصر الدائرة الدائرة من خلال فتيل الجهد العالي.
كيفية تصحيح وحدة الحلقة الرئيسية بأمان
طريقة التشغيل: بعد تركيب الوحدة الرئيسية للحلقة SF6 ، تأكد أولاً من تركيب جميع اللوحات. أولاً ، قم بتشغيل المفتاح الأرضي ، وأدخل فتحة تشغيل المفتاح الأرضي بمقبض المشغل المقدم من الشركة المصنعة ، وأدر مقبض التشغيل عكس اتجاه عقارب الساعة لفتح المفتاح الأرضي. ثم قم بتشغيل مفتاح العزل ، مع ملاحظة أنه يجب تشغيل مفتاح العزل فقط عندما يكون كل من المفتاح الأرضي ومفتاح قاطع الدائرة في حالة الفتح. وبالمثل ، أدخل مقبض التشغيل في فتحة التشغيل الخاصة بمفتاح العزل ، وأدر مقبض التشغيل في اتجاه عقارب الساعة لإغلاق المفتاح. الخطوة الأخيرة هي إغلاق مفتاح قاطع الدائرة. إذا كان مفتاحًا يدويًا ، فضع مقبض التشغيل في فتحة التشغيل وأدر مقبض التشغيل في اتجاه عقارب الساعة لإغلاق مفتاح قاطع الدائرة. إذا كان يعمل بالكهرباء ، فاستخدم مقبض التشغيل لتمكين الآلية من تخزين الطاقة أولاً ثم اضغط على زر الإغلاق. الآن وحدة الحلقة الرئيسية بدأت العمل.
العملية تحذر
1. قبل التشغيل ، من الضروري ارتداء ملابس آمنة لضمان السلامة أثناء تشغيل الوحدة الرئيسية للحلقة.
2. لا تعمل بأيد مبللة لتجنب الصدمة الكهربائية.
3. يجب أن تكون العملية موحدة. لا تعمل بشكل أعمى لتجنب تلف الجهاز.
4. يمنع منعا باتا التشغيل العنيف عند استخدام مقبض التشغيل للوحدة الرئيسية للحلقة
5. يتم تثبيت قفل التعشيق الخماسي الموثوق به بين قاطع الدائرة ومفتاح التأريض ومفتاح العزل وباب غرفة الحافلة. يمكن لمفتاح قاطع الدائرة فقط تشغيل قاطع الدائرة عند إغلاق مفتاح العزل ، ويمكن لمفتاح العزل أن يعمل فقط قاطع الدائرة عندما يكون قاطع الدائرة والمفتاح الأرضي في حالة الفتح ، ولا يمكن لمفتاح التأريض تشغيل قاطع الدائرة إلا عندما يكون مفتاح العزل في حالة الفتح. تسلسل تشغيل الطاقة: مفتاح التأريض ، مفتاح العزل ، مفتاح قاطع الدائرة. تسلسل تشغيل إيقاف التشغيل: مفتاح قاطع الدائرة ، مفتاح العزل ، مفتاح قاطع الأرض.
محتويات الصيانة
1. تحقق مما إذا كانت الخزانة خارج الشكل أم متسخة ؛ ما إذا كان باب الخزانة به الظاهرة التي تفتح ، سواء كان به فتحة أم لا ؛ تحقق مما إذا كان هناك ملحق بجسم غريب وتسرب في الجزء العلوي من الخزانة ؛ لاحظ ما إذا كان زجاج النافذة متصدعًا أو ملطخة
2. تحقق مما إذا كان جهاز العرض المباشر يحتوي على وميض دوري وشاشة عادية ؛ ما إذا كانت القيمة المعروضة بواسطة الجهاز طبيعية ؛ ما إذا كان ملامسة الشفرة الثابتة والمتحركة تصبح ساخنة أو متغيرة اللون ؛ ما إذا كانت هناك ظاهرة تلون وتسخين في تأمين الضغط العالي ؛
3. تحقق مما إذا كان جزء التوصيل الموصل مفكوكًا أو متوقفًا ؛
4. ما إذا كانت آلية التشغيل مرنة ؛
5. ما إذا كان السلك مكسورًا أو مكربنًا.
تنبيهات الصيانة
1. يجب أن تكون الأجزاء المستبدلة أثناء الصيانة متوافقة مع مواصفات وأحجام وأنواع الأجزاء التالفة.
2. أثناء التركيب بعد التفكيك ، لا يجوز تفويت قطع الغيار أو إساءة تركيبها ؛
3. يجب الانتباه إلى منع تآكل جميع الأجهزة المعدنية ، وتشحيم الأجزاء المتحركة وتخفيف السحابات ؛
4. يجب أن يفهم موظفو الصيانة المعرفة الأساسية لهيكل المنتج ومبدأه ، وأن يفهموا بوضوح المحتوى والنقاط الرئيسية لصيانة المعدات.
5. أثناء الصيانة ، يجب على موظفي الصيانة الانتباه إلى السلامة ، وعدم الدخول في الفاصل الزمني الكهربائي أو عملية الإهمال ، مما قد يتسبب في تلف الجهاز.
6. قبل الصيانة ، من الضروري قطع إمدادات الطاقة ذات الصلة لضمان سلامة موظفي الصيانة.
7. أثناء الصيانة ، إذا واجهت أمراضًا صعبة ، فيجب عليك الاتصال بالشركة المصنعة في الوقت المناسب وتقديم الدعم الفني.
8. يجب صيانة الخزانة القابلة للنفخ بانتظام ، ويجب عمل السجلات ذات الصلة.
9. حافظ على بيئة التركيب نظيفة ، نظف البيئة المحيطة بانتظام ، تخلص من العوامل الخطيرة التي لا تساعد على التشغيل العادي للخزانة القابلة للنفخ ، وذلك لضمان موثوقية الكابينة القابلة للنفخ.
10. مفتاح الحمل مغلق في جهاز مغلق مليء بالغاز العازل. من الضروري أن
