Commutateur à condensateur de type RCS
Le commutateur de type Capsule / Condensateur de type Rcs est un appareillage spécial de classe C2 / C3, conforme à la norme IEEE / ANSI C37.66.
Rockwill vous propose des options:
Solution triphasée, RCS-3N et RCS-3
Solution monophasée, RCS-1
-------------------------------------------------------------
La principale différence entre RCS-3 et RCS-3N:
Le commutateur de condensateur standard RCS-3 utilise un actionneur magnétique.
Le type économique normal RCS-3N utilise un mécanisme à ressort.
-------------------------------------------------------------
Le RCS-3N est un commutateur de type upgarded des interrupteurs à rupture de charge sous vide de types RLW-24 et RLW-36.
Général:
Le commutateur à condensateur RCS de nouvelle génération de Rockwill est un commutateur à vide conçu pour une longue durée de vie mécanique qui offre une durée de vie opérationnelle de plus de 100 000 opérations (sans maintenance).
L'utilisation du RCS permettra de réaliser des économies substantielles grâce à une maintenance réduite et à une disponibilité maximale des banques, tout en améliorant la qualité de l'énergie.
Les RCS sont tous conformes aux normes en vigueur.
À l'aide de condition:
Température ambiante: -40 ~ + 85, différence de température en jour: 25
Altitude: ≤1000m d'aire;
La vitesse du vent ne dépasse pas 35 m / s;
Aucune vibration d'intensité normale
Aucun gaz d'érosion d'intensité, endroit moyen (par exemple acide, alcalin, étouffant par exemple)
Classe de pollution: classe IV;
Température de charge -40 ℃ ~ + 85
Offre:
Avec classes optionnelles pour la plage de courant nominal:
Tension nominale: jusqu'à 38 kV.
Courant nominal: 200A à 600A, capacité de production maximale de 32,5 kA.
Avec 2NO / NC Contacts de commutation auxiliaires préparés pour le câblage
Interrupteur auxiliaire, avec un niveau d'isolation de 600 Vca (240 Vcc) et un courant de maintien de 7,5A.
Avec ligne de fuite élevée
Ligne de fuite supérieure à 1300 mm
Remarque:(*) signifie spécial pour facultatif. Si nécessaire, discutez avec notre ingénieur.
|
Couvre-isolant du terminal supérieur 3 PC / SET |
Baisse de la bague de 3 pc / set |
Note:
Tous au-dessus des composants isolants pour BIL 170KV Expansion en utilisant. Toute question contacte avec notre ingénieur.
|

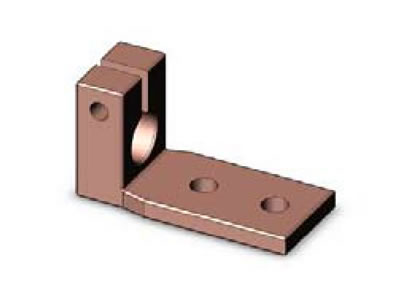

Terminal supérieur 3 PC / SET |
Terminal inférieur 3 PC / SET |
note:
Faire de matériaux en cuivre T2, pour le courant nominal 630A en utilisant. Avec une gamme en expansion.
Nouveaux avantages principaux du commutateur de condensateur RCS
Note:
Rockwiill fournit une technologie de clôture de conception spéciale avec son propre brevet, il a demandé la fermeture de la situation nomale et anormale.
Sa vitesse de clôture (temps) est conforme à la norme IEC62271-100 (GB1984-2003).
|
|
|
Terminal incomer de Primarcy (se connecter directement à l'interrauter réduit la puissance perdue). Interrupteur sous vide (adoptez la technologie APG avec des moisissures en caoutchouc en silicone externe Presure Revêtement, augmentant l'ensemble des performances d'isolation et d'altération) Suise de sortie (conception modulaire externe facile pour la cotrol de qualité AMD Maintenanace).
 |
|
Note:
Rockwiill Supply Patent Special Modular Design mono-stabletype Actuateur magnétique avec deux bobines contrôlant. C'est le meilleur
Conception pour le capuum RCS Capswitch.
| No. | Item | Unit | Data |
| 1 | Tension nominale | KV | 38 |
| 2 | Courant de commutation capacitif (a) | A | 200 up to 600 |
| 3 | Fréquence nominale | HZ | 50/60 |
| 4 | Fréquence de puissance sèche 1 min humide | KV | 95 |
| KV | 70 | ||
| 5 | Lightning Impulse Tension Tension (valeur maximale) Alternative, opposé / fracture | KV | 200 |
| 6 | Évalué à court de temps avec le courant | KA | 6.3/8 |
| 7 | Courant de fabrication symétrique | KA | 12.5/16 |
| 8 | Courant de fabrication de défauts nominal nominal | KA | 32.5/40 |
| 9 | Courant à court de temps de pic | KA | 32.5/40 |
| 10 | Circulations opérationnelles nominales | O-0.3S-CO-3S-C ( 3S minimum ) | |
| 11 | Rupture de condensateur unique | A | 630 |
| 12 | Retour à dos Banque de condensateur | A | 400 |
| 13 | Vie de mécanisme | Times | 30,000 |
| 14 | Boucle secondaire 1 min Fréquence de puissance Tension de tension | KV | 2.5 |
| 15 | Tension auxiliaire | V | 110/200 AC/DC |
Note: (*) est signifié spécial pour facultatif.Vous discuteriez avec notre ingénieur si vous avez besoin de certains équipements électriques dépassent l'ANSI C37.66
| La description | Voiture de 15 kV 95kV | Voiture de 15 kV 110kV | Voiture 27KV 125KV | Voiture de 27 kV 150kV |
| T to T* | 406mm | 960mm | ||
| T to G/E* | 460mm | 1020mm | ||
Note:
T to T* -----Terminal à terminal Creepage
T to G/E* -----Terminal à la chair de poule au sol / terre
Installation & nbsp; chemin pour la référence du commutateur de condensateur RCS 27KV.
Le contrôleur de commutateur de condensateur RWK-NCB coopérer avec le dispositif de compensation d'alimentation réactive ou le fonctionnement manuel ， pour implémenter le commutateur du condensateur.
Le contrôleur peut enregistrer l'événement d'auto-inspection, l'événement de démarrage de l'appareil, l'événement d'action de l'appareil.

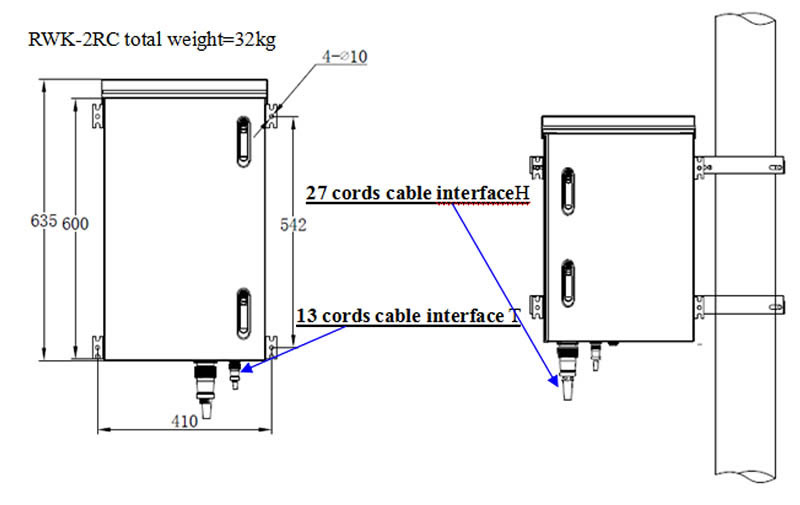

Aperçu et tailles pour le contrôleur de commutateur de condensateur RCS
VOYAGE D'INSTALLATION POUR LA RÉFÉRENCE DE CONSTRUCTION DE CONDANT RCS 27KV.
