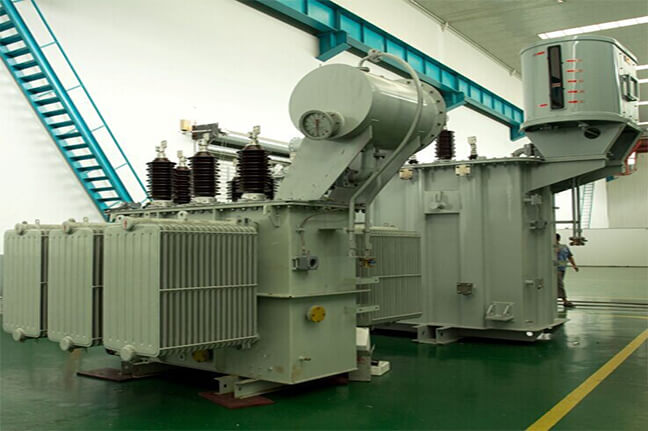

Transformateur typedistributio à immersion réduite dans l'huile
1.Application
Les transformateurs 3,3 kV-36 kV sont principalement constitués d'un noyau en fer et d'enroulements placés dans le réservoir d'huile rempli d'huile isolante.
Il est principalement employé pour la centrale, la transmission de puissance et la station de distribution en tant qu'équipement de transmission de puissance.
2.Type et note
Types de produits: monophasé ou triphasé
Deux enroulements ou trois enroulements
Changeur de prise à tension en charge ou à vide,
Autotransformateur,
Refroidissement naturel ou forcé, etc.
Gamme de capacité: 50kVA-5000kVA
.La fréquence; 50 / 60Hz
3.Standard
IEC 60076-1: 2000, IEC 60076-2: 1993, IEC 60076-3: 2000, IEC 60076-5: 2006, IEC 60137: 2003; ANSI, IEEE, AS, etc.
|
Capacité (kVA)
|
Combinaison de tension
|
Groupe de vecteur
|
Perte à vide (W)
|
Perte de charge (W)
(75°C)
|
Tension d'impédance (%)
|
Courant à vide(%)
|
|
HV
|
Gamme de prise de haute tension
|
LV
|
|
25
|
6 kV
6.6Kv
10.5kV
11kV
|
±5%,±2×2.5%
|
0.38 kV
0.4 kV
0.415 kV
0.48 kV
|
Yyn0
Dyn5
Dyn11
|
100
|
600
|
4.0
|
1.7
|
|
50
|
130
|
870
|
1.6
|
|
63
|
150
|
1040
|
1.5
|
|
80
|
180
|
1250
|
1.4
|
|
100
|
200
|
1500
|
1.3
|
|
125
|
240
|
1800
|
1.2
|
|
160
|
280
|
2200
|
1.1
|
|
200
|
340
|
2600
|
1
|
|
250
|
400
|
3050
|
0.9
|
|
315
|
480
|
3650
|
0.9
|
|
400
|
570
|
4300
|
0.8
|
|
500
|
680
|
5100
|
0.8
|
|
630
|
810
|
6200
|
4.5
|
0.7
|
|
800
|
980
|
7500
|
0.6
|
|
1000
|
1160
|
10300
|
0.55
|
|
1250
|
1360
|
12000
|
0.5
|
|
1600
|
1640
|
14500
|
0.45
|
|
2000
|
1940
|
18500
|
5.5
|
0.4
|
|
2500
|
2300
|
20500
|
|
Capacité (kVA)
|
Combinaison de tension
|
Groupe de vecteur
|
Perte à vide (W)
|
Perte de charge (W)
(75°C)
|
Tension d'impédance(%)
|
Courant à vide (%)
|
|
HV
|
Gamme de prise de haute tension
|
LV
|
|
630
|
13.2kV
13.8kV
15 kV
20 kV
22 kV
33 kV
34.5 kV
|
±5%,±2×2.5%
|
0.38 kV
0.4 kV
0.415 kV
0.48 kV
|
Yd11
|
1150
|
6200
|
4.5
|
0.9
|
|
800
|
1400
|
7500
|
5.5
|
0.8
|
|
1000
|
1650
|
10300
|
0.7
|
|
1250
|
1950
|
12800
|
0.6
|
|
1600
|
2300
|
14500
|
0.6
|
|
2000
|
2650
|
17100
|
0.6
|
|
2500
|
3100
|
20000
|
0.6
|
|
3150
|
3650
|
23700
|
0.5
|
|
4000
|
4450
|
28100
|
0.5
|
|
5000
|
5200
|
32700
|
0.5
|
|
6300
|
6150
|
36900
|
0.5
|
|
8000
|
8900
|
44000
|
0.4
|
|
10000
|
11600
|
50600
|
6.5
|
0.4
|
|
Capacité (kVA)
|
Combinaison de tension
|
Groupe de vecteur
|
Perte à vide (W)
|
Perte de charge (W)
(75°C)
|
Tension d'impédance(%)
|
Courant à vide (%)
|
|
Primaire
|
Gamme de taraudage (%)
|
Secondaire
|
|
50
|
33 kV
|
±5%
|
0.38 kV
0.4 kV
0.415 kV
0.48 kV
|
Yyn0
|
6.5
|
1210
|
6.5
|
2.0
|
|
100
|
305
|
2020
|
1.80
|
|
125
|
340
|
2380
|
1.75
|
|
160
|
360
|
2830
|
1.65
|
|
200
|
430
|
3300
|
1.55
|
|
250
|
510
|
3950
|
1.40
|
|
315
|
610
|
4750
|
1.40
|
|
400
|
735
|
5750
|
1.30
|
|
500
|
870
|
6900
|
1.30
|
|
630
|
1040
|
8250
|
1.25
|
|
800
|
1250
|
9900
|
1.05
|
|
1000
|
1480
|
12150
|
1.00
|
|
1250
|
1760
|
14600
|
0.90
|
|
1600
|
2130
|
17500
|
0.85
|
|
2000
|
2500
|
20680
|
0.75
|
|
2500
|
2975
|
24500
|
0.75
|
|
Capacité (kVA)
|
Combinaison de tension
|
Groupe de vecteur
|
Perte à vide (W)
|
Perte de charge(W)
(75°C)
|
Tension d'impédance (%)
|
Courant à vide(%)
|
|
HV
|
Gamme de prise de haute tension
|
LV (kV)
|
|
800
|
35 kV
|
±5%
|
0.38 kV
0.4 kV
0.415 kV
0.48 kV
|
Yd11
|
1250
|
9900
|
6.5
|
1.05
|
|
1000
|
1480
|
12000
|
1.00
|
|
1250
|
1760
|
14000
|
0.90
|
|
1600
|
2130
|
17550
|
0.75
|
|
2000
|
2600
|
19350
|
0.75
|
|
2500
|
3150
|
20700
|
0.75
|
|
3150
|
|
±5%
|
3870
|
24300
|
7.0
|
0.70
|
|
4000
|
35 kV
38.5 kV
|
4630
|
28800
|
0.63
|
|
5000
|
5490
|
33030
|
0.63
|
|
6300
|
6570
|
36900
|
7.5
|
0.60
|
|
8000
|
±2×2.5%
|
YNd11
|
9000
|
40500
|
0.55
|
|
10000
|
10600
|
47700
|
0.55
|
|
12500
|
12600
|
57000
|
8.0
|
0.50
|
|
16000
|
15300
|
69500
|
0.50
|
|
20000
|
18090
|
83500
|
0.50
|
