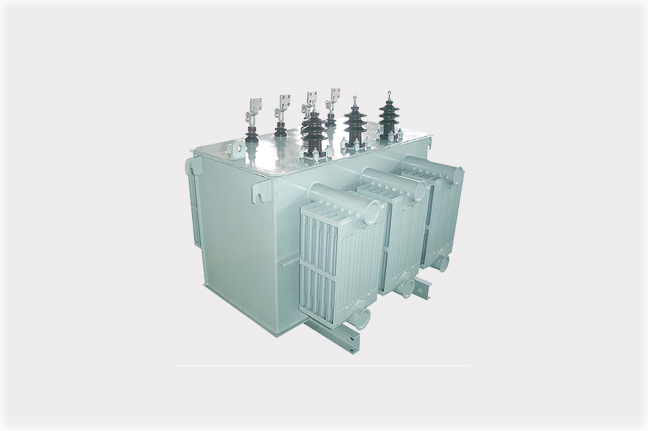

Transformateur de distribution triphasé à bobine amorphe avecla norme Complètement conforme à IEC60076, GB1094-1996
Alliage amorphe Introduction
Le matériau en alliage amorphe est un transformateur à faible perte utilisant un nouveau matériau économe en énergie. Bande d'alliage amorphe avec du fer comme éléments de base resserrés avec du silicium et d'autres éléments.
Dans certaines conditions, faire fondre en utilisant une technique de refroidissement ultra rapide et en pulvérisant directement dans le refroidissement
rouleaux à mouler mince.
Caractéristiques du matériau en alliage amorphe
(1) le matériel est mince, l'épaisseur seulement 0.025mm, 1/10 d'acier de silicium
(2) La résistivité élevée est environ trois fois plus longue que la courroie en acier au silicium
(3) Arrangement cristallin non directionnel
(4) Haute fréquence généralement quelques milliers de hertz
(5) La perte en fer est faible à 1,35 T, la perte n’est que de 0,21 W / kg, soit 65% de moins que l’acier au silicium ordinaire
Condition de service spécial du transformateur
La hauteur au dessus du niveau de la mer est au dessus de 1000m;
Description du produit
Tension nominale de transformateur électrique immergé dans l'huile triphasée pendant 6-35 kV, le transformateur immergé dans l'huile est le plus utilisé dans les stations de production
sous-station électrique industrie & commerce comme équipement électrique de transmission de puissance,
1. Tension nominale: 6,3kV, 10kV, 11kV, 13,2kV, 13,8kV, 15kV, 20KV, 22KV, 33KV, 35KV
2. Puissance nominale: 5kva ~ 25000kva
3, deux enroulements ou trois enroulements
4, changeur de prise en charge de tension ou à vide
5. Fréquence: 50HZ / 60HZ
6. Groupe de vecteurs: Dyn11, Yyn0, Ynd11 ou autres
7. Refroidissement: ONAN / ONAF / OFAF
8. Changeur de prise: 3 niveaux; 5 niveaux; 7 niveaux; 13 niveaux; 17 niveaux
9. Plaque signalétique: oui (marque Rockwell ou marque du client)
10. Panneaux de réfrigération ondulés: oui (quatre côtés de la coque du transformateur)
11. pièces:
1) Vanne de vidange d'huile 2) Indicateur de niveau d'huile 3) Thermomètre
Plus haute température de l'air + 40 ℃;
Température de l'air la plus basse -45; (définit en détail lors de la commande)
Condition de service normale du transformateur
La hauteur au dessus du niveau de la mer est en dessous de 1000m;
Température ambiante:
Plus haute température de l'air + 40 ℃;
Plus haute température quotidienne moyenne de l'air + 30;
Température atmosphérique moyenne annuelle la plus élevée + 20;
La plus basse température de l'air extérieur-25.
|
Capacité nominale (Quoi)
|
Combinaison de tension
|
Symbole de connexion
|
perte de charge (W)
|
Perte de charge (w) 75
|
Sans charge
Pourcentage actuel
|
Impedance de circuit de chemise
%
|
|
Qui (kv)
|
LV (kv)
|
|
30
|
6
6.3
10
10.5
11
|
0.4
|
Yyn0 Yyn0
Dyn11 (Dyn11)
|
100
|
600
|
2.1
|
4
|
|
50
|
130
|
870
|
2
|
|
63
|
150
|
1040
|
1.9
|
|
80
|
180
|
1250
|
1.8
|
|
100
|
200
|
1500
|
1.6
|
|
125
|
240
|
1800
|
1.5
|
|
160
|
270
|
2200
|
1.4
|
|
200
|
330
|
2600
|
1.3
|
|
250
|
400
|
3050
|
1.2
|
|
315
|
480
|
3650
|
1.1
|
|
400
|
17´
|
4300
|
1
|
|
500
|
680
|
5100
|
1
|
|
630
|
810
|
6200
|
0.9
|
4.5
|
|
800
|
980
|
7500
|
0.8
|
|
1000
|
1150
|
10300
|
0.7
|
|
1250
|
1360
|
12000
|
0.6
|
|
1600
|
1640
|
14500
|
0.6
|
|
2000
|
1960
|
18000
|
0.5
|
|
Remarque: Nous pouvons concevoir et fabriquer un transformateur spécial en tant que besoins des clients.
Instruction de commande:
1. modèle de produit;
2. capacité notée;
3. plage de tension;
4. plage de régulation;
5.Fréquence;
6. symbole de connexion;
7. Exigences techniques pour le transformateur spécial.
|
