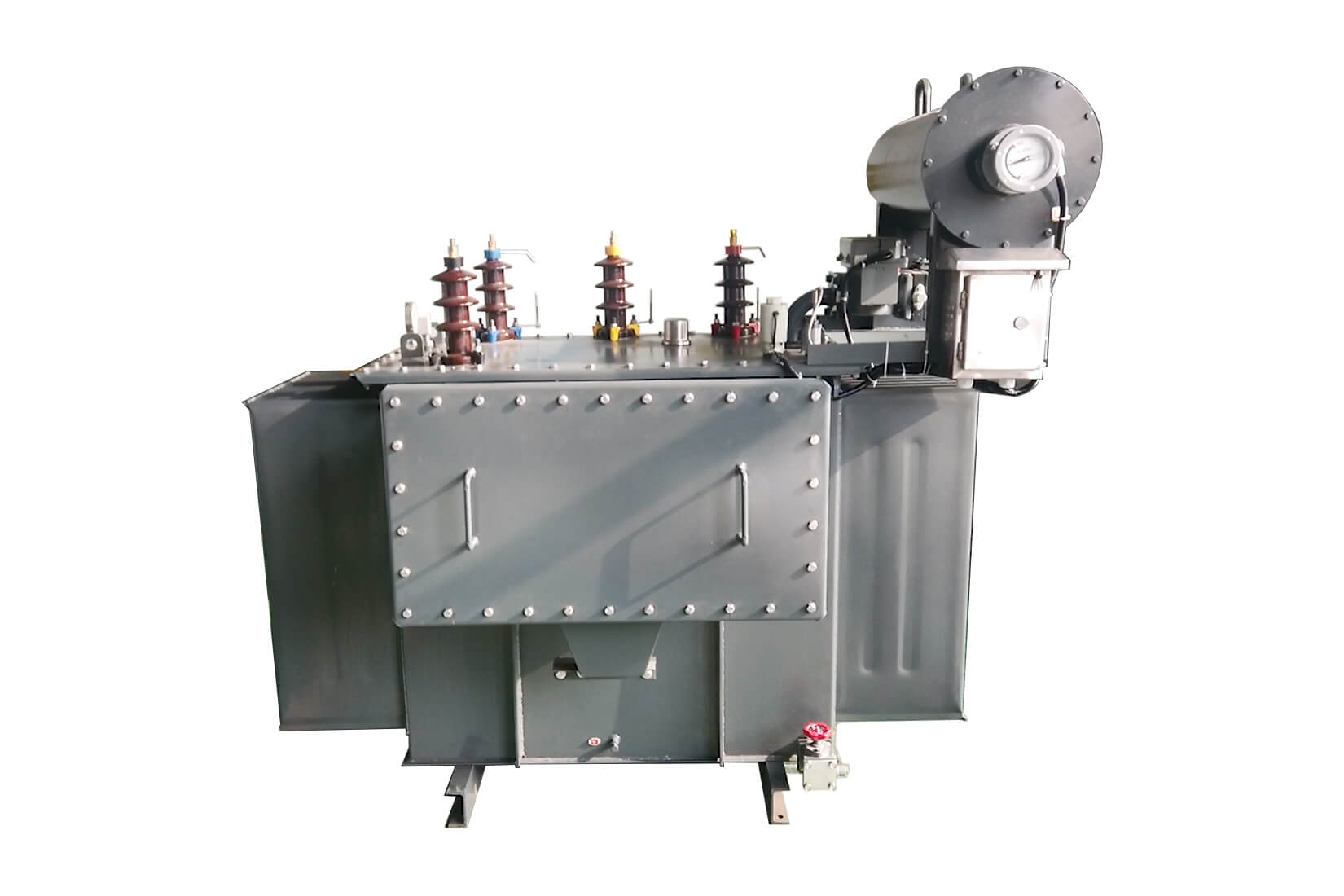

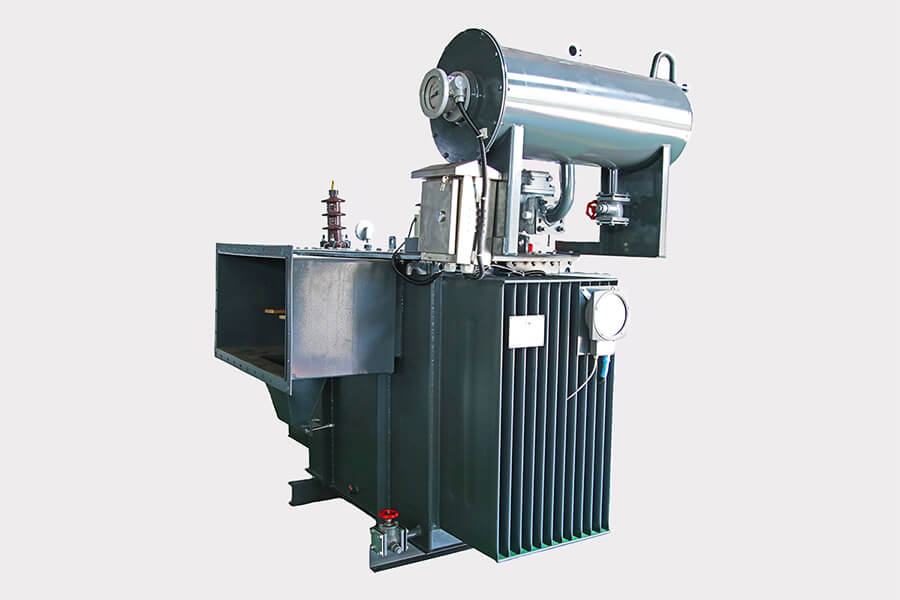

Transformateur de distribution 11KV 1000KVA

Transformateur de distribution 11kV 1000KVA fabriqué par Rockwill en Chine. Il utilise Dyn11 et le noyau est laminé avec des feuilles d'acier en silicium roulées à froid de qualité. Structure entièrem

Description Paramètre Étirage

Transformateur de distribution 11KV 1000KVA

Caractéristiques du transformateur de distribution de 11KV 1000KVA:

1. Le groupe de connexion du transformateur utilise Dyn11 pour réduire l'impact des harmoniques sur le réseau électrique et améliorer la qualité de l'alimentation électrique.

2. Le noyau du transformateur est stratifié avec des feuilles d'acier en silicium roulées à froid de qualité, ce qui réduit considérablement le courant de perte et de chargement sans charge. Le noyau est tenu d'assurer l'étanchéité du noyau et de réduire le bruit.

3. Structure entièrement scellée, qui prolonge la durée de vie. Un mécanisme de positionnement est ajouté au corps pour éviter le déplacement pendant le transport. Toutes les attaches sont équipées de noix de fixation pour garantir que les attaches ne sont pas lâches pendant le fonctionnement à long terme.

4. Valeur de bruit inférieure à l'exigence standard. Une fois que cette série de transformateurs a été transportée normalement, les pièces pertinentes peuvent être installées sans inspection de base, et elles peuvent être mises en service une fois le test d'acceptation qualifié.

Données techniques du transformateur de distribution 11KV 1000KVA:

Article	La description	Annexe 2 (Offre de soumission) -1000kva
1	Quantité	1
2	TRANSFORME Rating KVA	1000
3	Fréquence du système Hz	50
4	Transformateur de peinture externe	Couleur de gris n ° 632 de l'amirauté foncée selon BS 381C
5	Environnement corrosif	Haut
6	Dimensions
6.1	Hauteur totale mm	1800
6.2	Longueur totale mm	2090
6.3	Largeur globale mm	1430
7	Masse totale KG	2261
8	Type de réservoir	Respiration
9	Scellon du réservoir;	Boulonné
10	Sous-base;	660×820
11	Skids and Jacking Lugs pour le montage de socle en béton	40
12	Détails des coussinets de jacking	Voir le dessin
13	Anneaux de levage
13.1	Par couverture	OUI
13.2	Pour le réservoir	OUI
14	Terminaison	Boîte de câble
15	Position des bagues	11kV: haut, LV: 13 ans
16	Bagues à tension moyenne
16.1	matériau / couleur	Marron Porcelaine
16.2	Distance de chair de poule mm	25 mm/kV
16.3	Claitement de phase à la Terre mm	≥125
16.4	Déclaration de phase à phase mm	≥125
17	Bagues à basse tension
17.1	matériau / couleur	Porcelaine brune
17.2	Distance de chair de poule mm	25 mm/kV
18	Méthode de refroidissement	SUR UN
19	Type de noyau	Stackings laminés
20	Serrage de noyau	Canaliser
21	Enroulement HV	Cu
22	Enroulement LV	Cu
23	Tension primaire V	415
24	Tension secondaire V	11000
25	Nombre de phases;	3 Phase
26	Note de terminal neutre	Comme terminal de phase
27	Changeur de prises	NLTC, ± 2x2,5% de plage de taraudage
28	Symbole vecteur	dYN11
29	Pertes corrigées à 75 ° C
29.1	Pertes sans charge W	1799
29.2	Pertes de Cu à pleine charge W	11250
29.3	Pertes totales à pleine charge W	13049
29.4	Chargement de 25% W	4815
29.5	Chargement de 50% W	7830
29.6	Chargement de 75% W	10855
29.7	Chargement de 125%	16892
29.8	Efficacité du transformateur au facteur de puissance en% d'unité, tension nominale et charge complète (75 ° C)	0.988
30	Tension d'impédance
30.1	robinet maximal %	≤5.3
30.2	tapotement nominal %	≤5
30.3	robinet minimum %	≤4.75
31	Niveau d'isolation
31.1	moyenne tension kV	35/85
31.2	basse tension kV	5
