Concevoir des conditions de fonctionnement normales à la norme pertinente, avec les valeurs limites suivantes:
A) Température de l'air: ± 40 ℃; Moyenne quotidienne ≤25 ° C
b) Altitude au-dessus du niveau de la mer: installation maximale Altitude: 4000m

c) Vent: moins de 35 m / s;
d) Intensité du tremblement de terre: pas plus de 8 degrés;

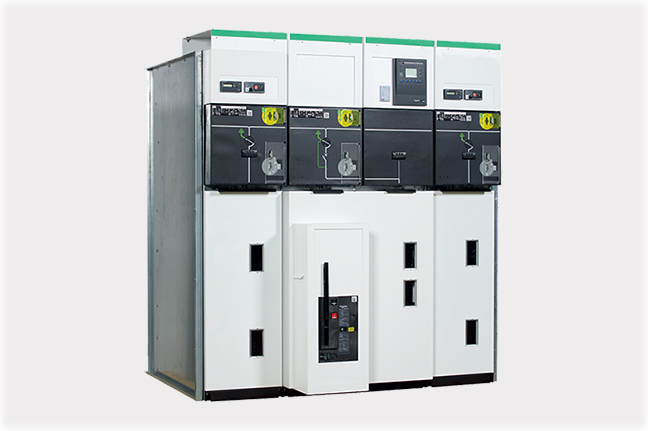

3.1Les nouveaux avantages principaux de RMR

Le SF6 est contenu dans un réservoir en acier inoxydable soudé, qui est scellé à vie. Le système de pression est défini comme un système de vie scellé avec une durée de vie de fonctionnement supérieur à 30 ans. Le taux de fuite est inférieur à 0,1% par an. Afin d'assurer un soudage fiable et serré, tous les travaux de soudage sont effectués par des robots contrôlés par ordinateur. Les bagues électriques et mécaniques pénétrant le réservoir sont serrées et scellées sur le réservoir par des joints toriques de haute qualité. La bague mécanique a en outre un arbre rotatif qui relie l'arbre de l'interrupteur à l'arbre correspondant du mécanisme. L'arbre rotatif est scellé par un double ensemble de joints à gaz. Tous les tanks SF6 doivent passer un test de fuite avant le remplissage de gaz. Le test de fuite et le remplissage de gaz sont effectués dans une chambre à vide. La première étape du test de fuite consiste à évacuer tout l'air à l'intérieur de la tanque SF6 et de la chambre à vide simultanément. Ensuite, le tank SF6 est rempli d'hélium. En raison des caractéristiques de l'hélium, ce test détectera toutes les fuites possibles. Si le tank SF6 réussit ce test, l'hélium sera évacué et remplacé par SF6. Le tank SF6 a un degré de protection de l'IP65 et peut être immergé dans l'eau et toujours des fonctions maintenables de manière satisfaisante.

Sélection large de produits de commutation de qualité fiables comme l'interrupteur de rupture de charge, le disjoncteur de vaccin.

4.1 Interrupteur de rupture de chargement

L'interrupteur de rupture de charge est un déconnecteur de commutateur à 3 positions et un interrupteur de mise à la terre en utilisant le gaz SF6 comme meduim de trempe d'arc, le positionnement de l'interrupteur est terminé à l'ouverture. En position ouverte, l'interrupteur satisfait aux exigences du déconnecteur

Interrupteur de rupture de charge à 3 positions (fermé, ouvert et mis en terre) Le mécanisme de printemps se compose de printemps unique Action, mécanisme de fonctionnement à double printemps. Parmi eux, le mécanisme de fonctionnement à double ressort utilisé dans L'unité d'appareillage de commutation peut réaliser le déclenchement automatique de déclenchement.

4.2 Disjoncteur à vide

Le disjoncteur de vide RMR a des bouteilles à vide comme interrupteurs du courant. En série avec le Le circuit principal du brise-circuit est connecté en 3 positions Déconnexion / interrupteur de mise à la terre. L'opération entre disjoncteur à vide et déconnecteur / mise à la terre L'interrupteur est mécaniquement verrouillé. Structures compactes et simples et fonctionnement sûr.

4.3 Fusible

Au moyen du dispositif de trébuchement, il fonctionne comme une combinaison de fusibles. Deux interrupteurs de mise à la terre sont équipés des deux côtés des liens de fusible afin d'assurer la sécurité personnelle des opérateurs.

Les deux interrupteurs de mise à la terre sont utilisés en une seule opération. L'interrupteur de fusibles et de mise à la terre est mécaniquement se verrouillé pour éviter un accès non autorisé Fuse-links. Le couvercle inférieur qui donne accès à la liaison de fusible est Également mécaniquement verrouillé avec l'interrupteur de mise à la terre. Le porte-fusible est bien scellé, il s'agit donc et l'humidité.

Remarque: Sélection de fusibles pour la sélection de protection des transformateurs Reportez-vous à la norme de fusible IEC.

5.1Pression / densité de gaz

Montage de densité avec alarme de pression de faible tension	Compteur de densité générale

Chaque réservoir de RMU est équipé d'un compteur de densité pour surveiller la pression de gaz à l'intérieur. Le pointeur du compteur est dans la zone verte, ce qui signifie la pression normale dans le réservoir de gaz, si le pointeur est dans la zone rouge, cela signifie que la pression du réservoir est faible. Il est nécessaire d'inspecter périodiquement le compteur de densité, pour assurer la pression dans la plage normale. De plus, des compteurs de densité avec une alarme à basse pression sont également disponibles en option. Le compteur est fourni comme le client spécifié.

Bague de type C

Bague de type C	La connexion des capes HV est établie par les bagues de type C de câble C. Voir le côté droit Pictus. Les bagues de type C sont en époxy en résine coulée avec des conducteurs de mouled.
Indicateur de tension	Chaque unité est équipée d'un indicateur de tension avec une prise en phase, qui présente: performances stables, luminosité élevée, angle de vue large, longue durée de vie.
Indicateur de défaut	L'indicateur de défaut est fourni comme indicateur de défaut d'option pour la détection d'un défaut de terre monophasé, monophasé. Détection précise et indication claire.

Au-dessus des composants de RMU est équipé de norme, toute exigence spéciale PLS nous consulte.

CT / zéro séquence ct

La séquence CT / zéro CT est fournie conformément aux besoins du client. A. Installé sur les bagues externes lorsque le besoin doit être fiable, et le circuit ouvert du côté secondaire n'est pas autorisé, ou cela entraînera de graves dommages à l'équipement et même aux dangers pour les individus.

Connecteur de câble de coude et accessoires pertinents

-Connecteurs de câbles de coude frontaux -Conducteurs de coton -Cores de pression -Copper Lugs -C connecteur de câble arrière additionnel facultatif -Caterfor de type de connecteur du coude additionnel

Poignée de fonctionnement

La poignée de fonctionnement a deux côtés, pour l'interrupteur de rupture de charge, le brise-circuit et le fonctionnement manuel de l'interrupteur de mise à la terre,

Relais de protection

Le dispositif de protection RP260 est un relais de protection numérique avec auto-alimenté. -OC / EF Protection -Alat de la perfusion -UV / OV Protection - Protection de fréquence -Ul autre obligatoire est discussionnable

Noter:
Ci-dessus est la dimension pour trois unités combinées, toute la dimension concernant CCC, FFF, CCV, VVV, CVV, CFV, FFV, CCF est la même.

Voie d'extension par connexion supérieure

Pour l'unité principale de l'anneau normal combinée par trois unités ensemble, la référence d'image ci-dessus nous est montrée. Si spécial requis plus, les pls nous consultent.
