La pile de charge peut être divisée en pile de charge CA, pile de charge CC et pile de charge intégrée AC / CC en fonction du mode de charge. La charge CA a une puissance inférieure, nécessite un temps de charge plus long, mais a moins de perte pour la batterie. Au contraire, la pile de charge DC a une puissance de charge plus élevée, une charge plus rapide, mais a une plus grande perte pour la batterie.
1. Principe de charge de charge
La pile de charge est fixée sur le sol, utilise une interface de charge spéciale et adopte le mode de conduction pour fournir de l'énergie électrique AC pour le véhicule électrique avec chargeur embarqué, et a des fonctions de communication, de facturation et de protection de la sécurité correspondantes. Les citoyens ont simplement besoin d'acheter une carte IC et de compléter pour charger leurs voitures de points de charge.
Après avoir déchargé la batterie d'un véhicule électrique, le courant direct est utilisé pour passer la batterie dans la direction opposée du courant de décharge pour restaurer sa capacité de travail. Ce processus est appelé charge de batterie. Lorsque la batterie est chargée, le pôle positif de la batterie est connecté au pôle positif de l'alimentation, et le pôle négatif de la batterie est connecté au pôle négatif de l'alimentation. La tension de l'alimentation de charge doit être plus élevée que la force électromotive totale de la batterie.
2. Mode de charge de la pile de charge
Il existe deux modes de charge: la charge de courant constant et la charge de tension constante.
(1) Méthode de chargement de courant constant
La méthode de charge de courant constante consiste à ajuster la tension de sortie du dispositif de charge ou à modifier la résistance en série de la batterie pour maintenir l'intensité de courant de charge inchangé. La méthode de contrôle est simple, mais parce que la capacité de courant acceptable de la batterie est progressivement diminuée avec le processus de charge, au stade ultérieur de la charge, le courant de charge est utilisé pour l'eau électrolytique, la génération de gaz, de sorte que le gaz est trop, donc , choisissez souvent la méthode de charge de scène.
(2) Méthode de charge de tension constante
La tension de l'alimentation de charge reste constante tout au long du temps de charge, et le courant diminue progressivement à mesure que la tension de borne de la batterie augmente. Par rapport à la méthode de charge de courant constante, son processus de charge est plus proche de la courbe de charge optimale. Charge rapide avec tension constante, en raison de la faible force électromotive de la batterie au début de la charge, le courant de charge est très important, avec le processus de charge, le courant réduira progressivement.

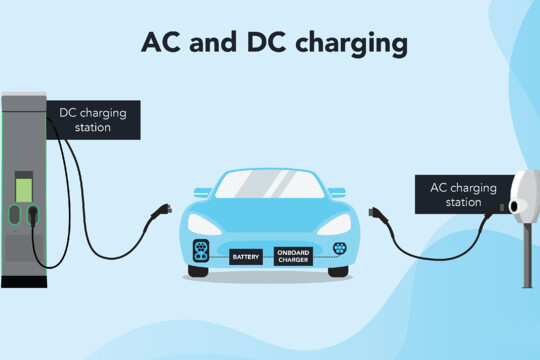

3. Différence entre la charge CC et la charge CA
(1) vitesse de chargement
Les tas de charges en courant continu utilisent le courant direct, tandis que les tas de chargement AC utilisent un courant alternatif, ce qui entraîne une différence de vitesse de charge entre les deux types de tas de charge. La vitesse de charge de la pile de charge CC est plus rapide, tandis que celle de la pile de charge AC est généralement plus lente. Par conséquent, les tas de charges CC sont généralement utilisés pour les piles de charge rapide.
(2) Apparence
Généralement, les piles DC sont relativement importantes (car il y a un certain nombre de modules de puissance AC-DC à l'intérieur, plus la puissance est élevée, plus les modules) sont élevés), tandis que les piles AC sont relativement faibles. Deuxièmement, la tête n'est pas la même, le pistolet de charge de pile DC a 9 trous, en plus du fil de mise à la terre PE, il y a une alimentation électrique positive et négative, CC1, CC2 et ainsi de suite. Le pistolet de charge de pile AC a 7 trous, y compris généralement l'alimentation L, N AC, le fil de mise à la terre, la confirmation de connexion de charge CC, etc.
(3) Principes de charge
La pile de charge DC charge directement la batterie d'alimentation d'un véhicule électrique. La pile de charge AC fournit uniquement la puissance de sortie et n'a pas de fonction de charge. Il doit être connecté au chargeur à bord pour charger des véhicules électriques, ce qui équivaut à jouer simplement un rôle de l'alimentation électrique de contrôle.
(4) puissance de charge
The DC charging pile adopts three-phase four-wire power supply system, which can provide enough power and adjust the output voltage and current in a wide range to meet the requirements of fast charging. Power to 40kW, 60kW and higher.
AC charging pile is a power supply device that provides AC power for the on-board charger of electric vehicles (that is, the charger fixed on the electric vehicle). Power to 3.5kW and 7kW in the majority.
(5) Installation
AC pile is cheaper and easier to be installed privately, and DC charging pile is generally installed by operating enterprises due to volume, price and other reasons.
(6) Influence to Battery
An AC charging pile equalizes the battery pack at the end of the charge phase, ensuring that each cell is as fully charged as possible.Slow charging is mild and helps extend battery life.
The DC charging pile has high requirements on the quality of the battery, and the reaction conditions of the battery under large current are too harsh and severe, deviating from the equilibrium state for a long time. Long-term fast charging will cause a certain loss of the battery life, and the safety factor will decline. Therefore, it is necessary to reasonably match the fast and slow charging. In addition, there will be some components of virtual electricity in fast charging, which cannot reach the nominal driving range of the vehicle.
