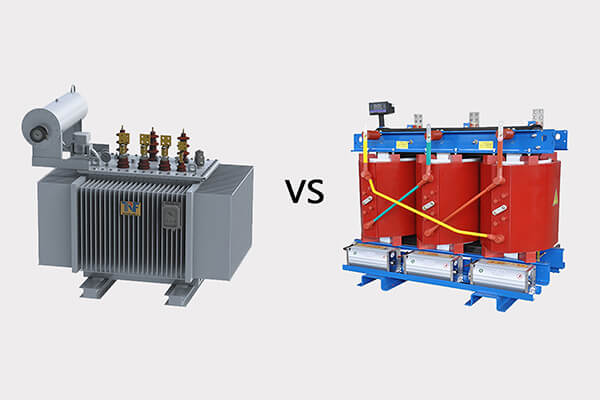

Différences entre le transformateur immergé d'huile et le transformateur de type sec
1. Comparaison des prix - La transformation à sec est plus chère que l'huile.
2. Comparaison de la capacité - La capacité du transformateur d'huile est généralement plus grande que celle du transformateur sec. Les transformateurs de type sec conviennent généralement à la distribution de puissance. La plupart d'entre eux ont une capacité inférieure à 1600kva et une tension inférieure à 10 kV, et certains d'entre eux ont un niveau de tension de 35 kV; Le transformateur d'huile peut atteindre toutes les capacités de petite à grande, et le niveau de tension peut également atteindre toutes les tensions.
3. Comparaison des lieux d'utilisation - Le transformateur sec est généralement utilisé dans les bâtiments complets (sous-sol, étage moyen, toit, etc.) et des endroits densément peuplés. Le transformateur d'huile est utilisé dans une sous-station indépendante. Le transformateur dans le transformateur de boîte adopte généralement le transformateur sec et la puissance temporaire extérieure adopte généralement le transformateur d'huile.
4. Comparaison du volume - Le volume du transformateur d'huile est plus grand que celui du transformateur sec. Par conséquent, lors de l'utilisation du transformateur d'huile, l'espace doit être spacieux. Lorsque l'espace est bondé, seul le transformateur sec peut être utilisé.
5. Comparaison des exigences environnementales - De manière générale, l'effet de dissipation thermique du transformateur d'huile est meilleur que celui du transformateur sec. Les transformateurs de type sec sont généralement isolés avec de la résine, qui est refroidie par l'air naturel et une grande capacité est refroidie par le ventilateur. Les transformateurs de type d'huile sont isolés par l'huile isolante, et la chaleur générée par la bobine est transférée au radiateur (nageoire) du transformateur par la circulation de l'huile isolante à l'intérieur du transformateur.
6. Comparaison d'apparence - Différentes formes d'emballage, le transformateur de type sec peut voir directement le noyau et la bobine de fer, tandis que le transformateur d'huile ne peut voir que la coquille du transformateur.
7. Comparaison des formes de plomb - La plupart des transformateurs de type sec utilisent une bague en caoutchouc en silicone, tandis que la plupart des transformateurs d'huile utilisent une bague en porcelaine.
8. Comparaison de la capacité de chargement - Généralement, le transformateur de type sec doit fonctionner sous la capacité nominale, tandis que le transformateur d'huile a une meilleure capacité de surcharge.
En général, la raison fondamentale de la différence entre les deux est que le milieu de refroidissement est différent. Le changement d'huile est basé sur l'huile de transformateur (bien sûr, il existe d'autres huiles telles que l'huile β) est utilisée comme milieu de refroidissement et d'isolation, tandis que l'air ou d'autres gaz tels que SF6 sont utilisés comme milieu de refroidissement pour le transformateur sec. Le transformateur d'huile doit placer le corps composé de noyau de fer et d'enroulement dans un réservoir d'huile rempli d'huile de transformateur. Le transformateur sec résume souvent le noyau de fer et l'enroulement avec de la résine époxy. Il existe également une sorte de type non encapsulé qui est largement utilisé maintenant. L'enroulement est imprégné de papier isolant spécial et de peinture isolante spéciale pour empêcher l'enroulement ou le noyau de fer d'humidité.
Chacun a ses propres avantages et inconvénients. Le transformateur d'huile a un faible coût et un entretien pratique, mais il est combustible et explosif. En raison de sa bonne résistance au feu, le transformateur sec peut être démonté pour le transport et la commodité, propre et facile à entretenir. Il n'a pas besoin d'une base et n'a pas de piscine d'infiltration d'huile. Il peut être installé dans la zone du centre de charge pour réduire la perte de tension et la perte de puissance. Cependant, la transformation à sec présente les avantages d'un prix élevé, d'un grand volume, d'une mauvaise hydratation et d'une résistance à la poussière et d'un bruit élevé.
En raison de la nécessité de prévention des incendies, les transformateurs immergés en pétrole sont généralement installés à l'intérieur ou à l'extérieur, tandis que les transformateurs de type sec doivent être installés à l'intérieur. Généralement, ils sont installés dans la pièce de distribution basse tension côte à côte avec l'armoire de distribution basse tension.
