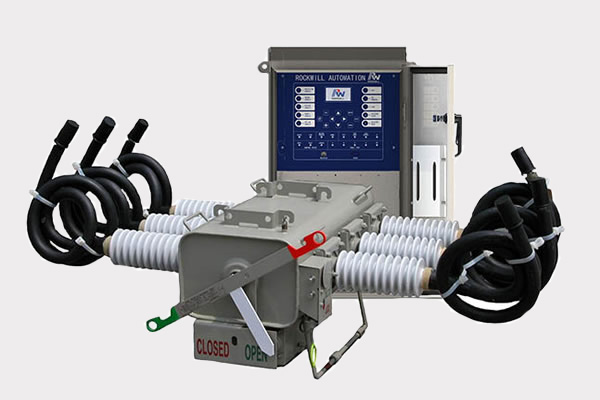

Секционатор RPS типа SF6 с газовой изоляцией Полюсный выключатель нагрузки типа RP
Секционатор RPS типа SF6 с газовой изоляцией
Полюсный выключатель нагрузки типа RPS (полюс-LBS) подает напряжение до 36 кВ 400 / 630A, полюс-LBS 50 Гц, связанный с интеллектуальным контроллером секционатора. Это элегазовый элегазовый коммутатор может совместно с системой автоматизации распределения, а также изолировать неисправный участок распределительной линии от центра управления.
Это простое устройство для монтажа на опоре способствует быстрой и недорогой установке, а переключателем можно управлять вручную с помощью интеллектуального контроллера секционатора.
Интеллектуальный контроллер находится в корпусе из нержавеющей стали для любых погодных условий. Удаленный мониторинг и управление также может быть обеспечен монтажом проводного или беспроводного модема в шкафу.
Стандартное условие обслуживания
Принципиально важно, чтобы этот выключатель нагрузки газа SF6 использовался в следующих условиях эксплуатации;
Температура окружающей среды
Пиковое значение короткого периода: 50 ℃ среднее
В течение 24 часов: 40 ℃ ниже
Ограничение более 24 часов: -25 ℃ относительно
Влажность: 100%
Максимальная высота: 1000 метров
Особенности
SF6 Газовая Изоляция
Газ SF6 представляет собой нетоксичный, невоспламеняющийся диэлектрик с превосходными характеристиками гашения дуги.
Втулка Универсальность
В дополнение к стандартной фарфоровой втулке доступны различные варианты, в том числе эластомерный изолятор поверх эпоксидной втулки.
Видимый Открыть / Закрыть
Цветной индикатор положения основного контакта (зеленый-открытый, красный-закрытый) хорошо виден с земли. Индикатор подключается непосредственно к приводному валу главного контакта и обеспечивает точный контактный статус.
Быстрая операция
Пружинный заряженный оператор использует пружину сжатия, чтобы обеспечить быструю работу и быстрый разрыв.
Дистанционно управляемый
Доступен электронный контроллер, предлагающий локальное управление или RTU-интерфейс для управления мастером.
Надежный выключатель
Выключатель изготовлен из прочных, устойчивых к коррозии, проверенных материалов для обеспечения длительного срока службы, а также способен выполнять ряд операций, что является идеальной характеристикой для оборудования, устанавливаемого на столбе.
стандарт
Каждый выключатель заполняется на заводе, герметично запечатывается и тестируется в соответствии с МЭК 60265-1 (1988) перед отправкой.
Описания | рейтинг | |
Номинальное напряжение | 12kV/24kV/36kV | |
номинальный ток | 630A | |
Номинальная частота | 50Hz | |
номинальный кратковременный ток | 20KA(r.m.s),4 sec | |
номинальный ток | 50KA(вершина горы), 3 раз | |
разрыв тока нагрузки | 400/630A,30раз | |
обрыв тока зарядки кабеля | 25A,10 раз | |
отключение тока зарядки линии | 1.5A, 10 раз | |
отключение магнитного тока | 22A, 10 раз | |
Без отключения напряжения |
Основной контакт |
5000 раз |
Наземный контакт | 2000 раз | |
Время работы |
Время закрытия |
<1.0 сек. |
Время открытия |
<1.0 сек. | |
Выдерживаемое напряжение промышленной частоты | Сухое состояние, 1 минута | 50kv/60kv/85kv |
Влажное состояние, 10 секунд | 34kv/50kv/70kv | |
Импульсное выдерживаемое напряжение (1,2x50 мкс) | 95kv/150kv/170kv | |
контроллер | Номинальное напряжение | 1ǿ 220V 50Hz |
Выдерживаемое напряжение промышленной частоты | 2 кВрмс, 1 минута | |
Импульсное выдерживаемое напряжение (1.2x50μs) | 6 kV
вершина горы |
Тип втулки | Тип терминала | Номинальный ток | ||
Фарфоровая втулка | Луг терминал | проводник: 125 ㎟ | Pt | 400A |
проводник: 200 ㎟ | Pt | 630A | ||
Плесень | проводник: 125 ㎟ | Pm | 400A | |
проводник: 200 ㎟ | Pm | 630A | ||
Втулка из полимерной резины | Луг терминал | проводник: 125 ㎟ | Rt | 400A |
проводник: 200 ㎟ | Rt | 630A | ||
Плесень | проводник: 125 ㎟ | Rm | 400A | |
проводник: 200 ㎟ | Rm | 630A |
Примечание: Клиренс медной клеммы без сечения кабеля составляет 240 мм 2
Типы LBS
Рис.1) Фарфоровая втулка - конус плесени
Рис.2) Резиновая втулка - конус формы
Рис.3) Резиновая втулка - наконечник наконечника
Рис.4) LBS с ограничителем перенапряжения
Рис.5) фарфоровая втулка
Обзор коммутатора и контроллера (Тип: iDA-GRcA-6)
Диаграмма 5
Обзор и размер переключателя
1. рукоятка отключения; 2. рукоятка управления; 3. индикатор; 4. заземляющий зажим; 5. осветительный разъем; 6. предохранительный щит; 7. значение наполнения; 8. индикатор; 9. счетчик операций
Основной корпус LBS
Выключатель с элегазовой изоляцией - это трехфазное коммутационное устройство, предназначенное для группирования кабельных и воздушных линий в распределительных системах, которое эксплуатируется вручную на месте или удаленно из центра управления. Резервуар переключения должен быть полностью герметизирован сваркой и / или резиновым уплотнением. Прокладка и все компоненты должны быть собраны в сварном резервуаре из нержавеющей стали. Переключающий резервуар должен быть рассчитан на то, чтобы выдерживать внутреннее давление, не влияя на работу переключателя. Корпус резервуара используется из материала холодной прокатки из нержавеющей стали толщиной более 3 мм (STS304L) или более, чем эквивалентный, чтобы выдерживать внутреннее давление газа, и обрабатывается полностью антикоррозионным способом путем нанесения смолы на корпус. Корпус представляет собой нержавеющую конструкцию, отделяющую нижнюю сторону на 10 мм от земли.
Рис. 6) Характеристика температуры-давления
Газ SF6, используемый для Pole-LBS, является высокочистым продуктом и спроектирован и изготовлен таким образом, чтобы содержание воды в газе основного тела при переключении под нагрузкой не превышало 1000 ppm. Учитывая диапазон температур применения и утечки газа в Pole-LBS, номинальный давление, максимальное давление, максимальное гарантированное давление и давление блокировки падения давления газа указаны в прилагаемой
Фабрика встроенных аксессуаров
Ручная ручка
LBS должен безопасно и легко эксплуатироваться горячей палочкой для высокого напряжения, а конструкция должна быть включена или выключена за один раз.
Dwg.1) Ручная ручка
Устройство блокировки безопасности
It is possible to lock the operation apparatus in the position of On or Off, its structure is impossible to electrically and mechanically operate to on or off position in case of locking.Можно заблокировать операционное устройство в положении «включено» или «выключено», его конструкция не позволяет электрически и механически работать в положении «включено» или «выключено» в случае блокировки.
Dwg.2) Предохранительное устройство
Индикатор положения контакта
The color coded main contact position indicator(green-open, red-closed) is easily visible from the groundЦветной индикатор положения основного контакта (зеленый-открытый, красный-закрытый) хорошо виден с земли
Dwg.3) Индикатор положения контакта
Сигнализатор низкого давления
The automatic locking apparatus is equipped to be impossible for electrical and mechanical On-Off operation in the state of causing a risk when On-Off operation due to the pressure drop(0.4~0.7 ㎏/㎠.G) and there is the indicator being able to easily certify by the operatorАвтоматическое запирающее устройство оборудовано так, чтобы было невозможно для электрического и механического включения-выключения в состоянии возникновения риска при включении-выключении из-за падения давления (0,4 ~ 0,7 ㎏ / ㎠.G), и имеется индикатор в состоянии легко сертифицировать оператором
Dwg.4) Устройство предупреждения о низком давлении
Устройство сброса высокого давления
Устройство выпуска газа со структурой, предотвращающей снос резервуара для безопасности оператора и обычных людей, и внутреннее устройство не распространяется наружу в случае внезапного повышения внутреннего давления газа в основном корпусе из-за внутренней неисправности. оборудован.
Dwg.5) Устройство сброса высокого давления
Газонаполнительный клапан
The valve is equipped to instill gas in the tank of the main bodyКлапан оборудован для закачки газа в бак основного корпуса
Dwg.6) Газонаполнительный клапан
Терминал заземления
Its structure is easily connect with the copper cable of 22mm² ~ 38mm² without the extra auxiliary clampЕго структура легко соединяется с медным кабелем 22 мм² ~ 38 мм² без дополнительного вспомогательного зажима.
Dwg.7) Заземляющий терминал
Подъемная проушина
The four (4) Handle for transportation are installed on the upper side of the main bodyЧетыре (4) ручки для транспортировки установлены на верхней стороне основного корпуса
Dwg.8) Подъемная проушина
Втулка из полимерной резины
Рис.7) Резиновая втулка Рис.8) Резиновая клемма и резиновая форма-конус
Материал втулок - эпоксидная и EPDM-резина или фарфор.
Особенности эпоксидной и EPDM резины
- Легкий вес и прост в обращении.
- Неуязвимый.
- Интегрированный дизайн с пресс-формой.
- Отличная механическая прочность.
- Функция самоочистки.
- Короткое время установки и обслуживания.
Внешний терминал подключения
Используется изолированный кабель для высокого напряжения, который обладает гибкостью и устойчивостью к атмосферным воздействиям для метода литейного конического провода, номинальная площадь и состав сердечника составляют более 125 ㎟ (159 / 1,0) для 400 А и более 200 ㎟ (19/14 / 1,0). ) для 630A, и требуемая длина составляет более 2 м. В случае клеммного типа допустимый ток для площади сечения проводника составляет 630A.
Dwg.9) Операционный механизм
Контроллер LBS
Блок управления должен быть изготовлен с использованием пластины из нержавеющей стали толщиной более 1,5 мм и должен иметь установочные зажимы для легкой установки на бетонном столбе; контроллер может управлять полюсом-LBS локально или дистанционно; контроллер контролирует давление газа SF6 полюс-LBS. Если давление газа падает ниже заданного порогового значения (0,4-0,7 кг / мкг), то на локальной панели горит красная лампа низкого давления SF6, а электрические и ручные операции блокируются. Блок управления содержит следующие устройства управления и отображения
Рабочий выключатель: Закрыть, Открыть
Переключатель выбора работы: местный / дистанционный
Переключатель блокировки работы: блокировка / разблокировка
Тестовый терминал аккумуляторной батареи и тестовый выключатель
Выключатель лампы
Управляющий выключатель питания (вкл / выкл) и предохранитель
СВЕТОДИОД
- Отображение состояния основного контакта: закрыть (красный), открыть (зеленый)
- Дисплей блокировки для низкого давления газа
- Отображение блокировки для переключения (блок управления / основной
тела)
- отображение состояния перезаряжаемой части и аккумуляторной батареи
Аккумулятор и зарядное устройство являются следующими Аккумулятор для контроля мощности
- Это 24 В постоянного тока и перезаряжаемый. Это делает более 50 операций переключения, просто перезаряжая один раз и содержит перезаряжаемую батарею, которая имеет способность, которая длится более 24 часов контроля при сбое питания переменного тока.
Аккумулятор и зарядное устройство
- Ток зарядки аккумулятора, необходимый для температуры окружающей среды, контролируется автоматически. Содержит схему защиты от перезаряда и перегрузки. Испытательный терминал аккумуляторной батареи
- Терминал для проверки и индикации состояния заряда изделия оборудованы таким образом, чтобы можно было проверить состояние напряжения аккумулятора и зарядного устройства при погрузке / разгрузке
условие.
Схема подключения
Dwg.10) Схема подключения на клемме наконечника
Тип # 1) Разъём для прокалывания изоляции
Тип № 2) Компрессионный рукав
Детальный чертеж для монтажного кронштейна
Подключение кабеля к распределительному устройству
Установка и размеры переключателя (автоматический тип)
Dwg.11) Монтаж и размеры переключателя
Dwg.12) Монтаж и размеры переключателя
Ограничитель перенапряжения
Обзор и размеры
Описания | Рейтинг |
Номинальное напряжение разрядника | 12 kV |
Номинальный ток разряда, 8/20 мкс | 5 kA |
Максимум. Непрерывное рабочее напряжение | 10.2 kVrms |
Остаточное напряжение, 8/20 мкс | 40.6 kV (at 5kA) |
Высокая сила тока, 4/10 мкс | 65 kA |
Применимый стандарт дизайна и испытаний | IEC 60099-4 |
