GeneralГенеральная
SF6 Газовая изоляция, плакированная металлом, RGIS-G20 предназначена для трехфазной трехпроводной системы 50/60 Гц с напряжением до 40,5 кВ.
Распределительное устройство должно быть рассчитано на напряжение до 40,5 кВ и иметь горизонтально или вертикально установленные вакуумные выключатели
Распределительное устройство включает вакуумные выключатели, счетчики, реле и т. Д.
Распределительное устройство сертифицировано Сианским институтом высокого напряжения
Характерная черта
Компактность,
Автоматизация,
Высокая надежность и безопасность,
Простое расширение,
Простая установка,
Экономика.
Стационарная структура
Распределительное устройство состоит из отсеков шины и отсека выключателя, которые герметично герметизированы газом SF6.
● сварной корпус из нержавеющей стали
● модульная конструкция
● воздуховод для сброса давления
● Панели, соединенные штепсельными разъемами
● Внутренний конусный штекер в системе
Экологическая квалификация
Распределительное оборудование оценивается путем оптимального анализа и испытаний на простоту обслуживания и длительный срок службы. Герметичный первичный корпус для защиты от условий окружающей среды (грязи, влаги, вредителей, насекомых и больших высот).
Гарантия качества
Программа расширенного контроля качества применяется.
Программа полностью соответствует требованиям ISO
|
Обозначение типа |
|
RGIS -G10 |
RGIS -G2 |
RGIS -G80 |
RGIS -G90 |
||||
|
Номинальное напряжение |
kV |
24 |
40.5 |
40. |
27.5 |
||||
|
Максимальное рабочее напряжение |
kV |
24 |
40.5 |
40.5 |
27.5 |
||||
|
Номинальная частота выдерживаемого напряжения |
kV |
501) |
95 |
95 |
95 |
||||
|
Номинальное импульсное выдерживаемое напряжение молнии |
kV |
125 |
185 |
185 |
185 |
||||
|
Все значения напряжения относятся к давлению изолирующего газа, абсолютное, 20 ℃ |
kPa |
110 |
110 |
110 |
110 |
||||
|
Номинальная частота |
Hz |
50/60 |
50/60 |
50/60 |
50/60 |
||||
|
Номинальный ток шины |
A |
up to 20001) |
up to 12501) |
up to 12501 |
up to 12501 |
||||
|
Номинальный ток фидера |
A |
630/ 1250/ 20001) |
630/ 12501) |
630/ 1250/ 20001) |
630/ 1250/ 20001) |
||||
|
Номинальный пиковый выдерживаемый ток |
kA |
63 |
80 |
80 |
80 |
||||
|
Номинальный ток короткого времени 4 секунды |
kA |
25 |
31.5 |
31.5 |
31.5 |
||||
|
Номинальный ток отключения короткого замыкания выключателя |
kA |
25 |
31.5 |
31.5 |
31.5 |
||||
|
Номинальный ток короткого замыкания, делающий ток выключателя |
kA |
63 |
80 |
80 |
80 |
||||
|
Номинальная рабочая последовательность |
|
O - 0.3s - CO - 3min - CO2) |
|||||||
|
Время закрытия |
ms |
75 |
60±5 |
60±5 |
60±5 |
||||
|
Время открытия |
ms |
60 |
40±5 |
40±5 |
40±5 |
||||
|
Изоляционный газ |
|
SF63) |
SF63) |
SF63) |
SF63) |
||||
|
Номинальное давление наполнения, абсолютное, 20 ℃ |
kPa |
130 |
130 |
130 |
130 |
||||
|
Минимальное рабочее давление, абсолютное, 20 ℃ кПа |
kPa |
120 |
120 |
120 |
120 |
||||
|
Номинальные данные: вспомогательное напряжение |
V |
220DC 110 / 125DC4) |
|||||||
|
Степень защиты (IEC 60529, DIN VDE 0470): |
|
IP 65 IP 4X5) |
IP 65 IP 4X5) |
IP 65 IP 4X5) |
IP 65 IP 4X5) |
||||
|
Температура окружающей среды: 6) |
℃ ℃ |
+40 -15 |
+40 -15 |
+40 -15 |
+40 -15 |
||||
|
Высота для возведения над уровнем моря |
mm |
|
|||||||
|
Размеры : |
mm mm mm |
2300 1720 600/650 |
2300 1455 600/800/1000 |
2400(2600)7) 1760 600/800 |
2400(2600)7) 1760 600/800 |
||||
1) Более высокие значения в соответствии с международными стандартами по запросу
2) Другие последовательности по запросу
3) Изолирующий газ: гексафторид серы
4) 4) Другие вспомогательные напряжения по запросу
5) Более высокие значения по запросу
6) Особые условия обслуживания по запросу
7) 2600 мм для более 800 мм кабельного отсека
Распределительное устройство типа RGIS-G20, вид в разрезе

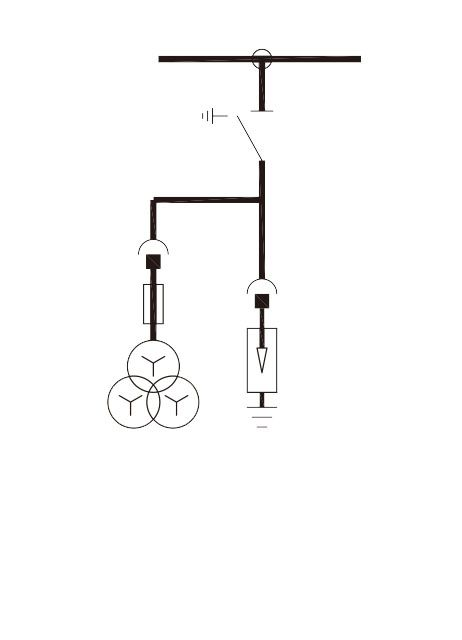

Распределительные устройства с газовой изоляцией серии RGIS-G20 применяются в однопроводной системе только с классом напряжения до 40,5 кВ. Трансформатор напряжения и ограничитель перенапряжения, используемые для главной шины, могут быть хорошо расположены на одной панели, просты в обслуживании.
| RGIS-G20 Типичная программа |
|
|
 |
||
| тип шкафа | входящий и исходящий | Pt и Arrester | Мастер кабинет | ||
| основное оборудование | Основное оборудование (ПК) | 1 | 1 | ||
| Трехпозиционный разъединитель (PCS) | 1 | 1 | 2 | ||
| трансформатор тока (ШТП) | Через тип | 3 | 3 | ||
| Тип столба | |||||
| Трансформатор напряжения (шт) | 3 | ||||
| Разрядник (PCS), | 3 | ||||
| Заряженное устройство отображения (SET) | 1 | 1 | 1 | ||
| Протектор (PCS), | 1 | 1 | 1 | ||
| Микрокомпьютерное устройство подавления гармоник (PCS) | 1 | 1 | 1 | ||
| Измерительно-измерительный прибор (КОМПЛЕКТ) | |||||
| Номинальный ток (А) | 1250 | 1250 | 1250 | ||
| Отключающий ток (Ка) | 31.5 | 31.5 | 31.5 | ||
| Размер (Wide * глубина * высокий) | 600*1450*2300 | 800*1450*2300 | 1000*1450*2300 | ||
| характеристики конструкции |
|
 |
 |
||
Распределительное устройство типа RGIS-G90, вид в разрезе
Распределительное устройство с газовой изоляцией и металлической оболочкой серии RGIS-G80, применимое к одно- или двухпроводной системе, может выполнять комбинацию различных схем. Применение технологии плагинов, которая делает трансформатор напряжения и ограничитель перенапряжения размещенными на входной панели или ограничитель перенапряжения на панели фидера. Это может резко сэкономить пространство.
| RGIS-G80 Типичная программа |
|
|
|
||
| тип шкафа | Шкаф питателя | Главный трансформатор | Входящие (ONE) | ||
| основное оборудование | Основное оборудование (ПК) | 1 | 1 | ||
| Трехпозиционный разъединитель (PCS) | 1 | 1 | 2 | ||
| трансформатор тока (ШТП) | Через тип | 3 | |||
| Тип столба | 3 | ||||
| Трансформатор напряжения (шт) | 3 | ||||
| Разрядник (PCS), | 3 | 3 | |||
| Заряженное устройство отображения (SET) | 1 | 1 | 1 | ||
| Протектор (PCS), | 1 | 1 | 1 | ||
| Микрокомпьютерное устройство подавления гармоник (PCS) | 1 | 1 | 1 | ||
| Номинальный ток (А) | 1250/2000 | 1250/2000/2500 | 1250/2000/2500 | ||
| Отключающий ток (Ка) | 31.5 | 31.5 | 31.5 | ||
| Размер (Wide * глубина * высокий) | 600/800*1760*2400 | 600/800*1760*2400 | 600/800*1760*2400 | ||
| характеристики конструкции |
|
|
|
||
| RGIS-G80 Типичная программа |
|
|
|
||
| тип шкафа | Изоляция и измерение | Входящие (ДВА) | Главный трансформатор | ||
| основное оборудование | Основное оборудование (ПК) | 1 | 1 | ||
| Трехпозиционный разъединитель (PCS) | 1 | 1 | 2 | ||
| трансформатор тока (ШТП) | Через тип | ||||
| Тип столба | 3 | 3 | 3 | ||
| Трансформатор напряжения (шт) | 3 | 3 | 3 | ||
| Разрядник (PCS), | 3 | 3 | |||
| Заряженное устройство отображения (SET) | 1 | 1 | 1 | ||
| Протектор (PCS), | 1 | 1 | 1 | ||
| Микрокомпьютерное устройство подавления гармоник (PCS) | 1 | 1 | 1 | ||
| Номинальный ток (А) | 1250/2000/2500 | 1250 | 1250 | ||
| Отключающий ток (Ка) | 31.5 | 31.5 | 31.5 | ||
| Размер (Wide * глубина * высокий) | 600/800*1760*2400 | 600/800*1760*2400 | 600/800*1760*2400 | ||
| характеристики конструкции |
|
|
|
||
Распределительное устройство типа RGIS-G90, вид в разрезе
| RGIS-G90 Типичная программа |
|
|
||
| тип шкафа | входящий | трансформатор | ||
| основное оборудование | Основное оборудование (ПК) | 1 | ||
| Трехпозиционный разъединитель (PCS) | 1 | |||
| Трансформатор (PCS) | 1 | |||
| трансформатор тока (ШТП) | Тип столба | 1 | ||
| Трансформатор напряжения (шт) | 1 | |||
| Разрядник (PCS), | 1 | |||
| Заряженное устройство отображения (SET) | 1 | |||
| Протектор (PCS), | ||||
| Микрокомпьютерное устройство подавления гармоник (PCS) | 1 | 1 | ||
| Номинальный ток (А) | 1250/1600/2000/2500 | 1250/1600/2000/2500 | ||
| Отключающий ток (Ка) | 31.5 | 31.5 | ||
| Размер (Wide * глубина * высокий) | 600/800*1760*2400 | 600/800*1760*2400 | ||
| RGIS-G90 Типичная программа |
|
|
|
||
| тип шкафа | Изоляция и измерение | Входящие (ДВА) | Главный трансформатор | ||
| основное оборудование | Основное оборудование (ПК) | 1 | 1 | 1 | |
| Трехпозиционный разъединитель (PCS) | 1 | 1 | 2 | ||
| Трансформатор (PCS) | |||||
| трансформатор тока (ШТП) | Тип столба | 3 | 3 | ||
| Трансформатор напряжения (шт) | 3 | 3 | |||
| Разрядник (PCS), | 3 | ||||
| Заряженное устройство отображения (SET) | 1 | 1 | |||
| Протектор (PCS), | 1 | 1 | 1 | ||
| Микрокомпьютерное устройство подавления гармоник (PCS) | 1 | 1 | |||
| Номинальный ток (А) | 1250/1600/2000/2500 | 1250/1600/2000/2500 | 1250/1600/2000/2500 | ||
| Отключающий ток (Ка) | 31.5 | 31.5 | 31.5 | ||
| Размер (Wide * глубина * высокий) | 600/800*1760*2400 | 600/800*1760*2400 | 600/800*1760*2400 | ||
Распределительное устройство типа RGIS-G90, вид в разрезе
| RGIS-G90 Типичная программа |
|
|
|
||
| тип шкафа | Изоляция и измерение | Входящие (ДВА) | Главный трансформатор | ||
| основное оборудование | Основное оборудование (ПК) | 1 | 1 | ||
| Трехпозиционный разъединитель (PCS) | 2 | 2 | 1 | ||
| Трансформатор (PCS) | 1 | ||||
| трансформатор тока (ШТП) | Тип столба | 1 | 1 | ||
| Трансформатор напряжения (шт) | 1 | ||||
| Разрядник (PCS), | 1 | 1 | 1 | ||
| Заряженное устройство отображения (SET) | 1 | 1 | |||
| Протектор (PCS), | 1 | 1 | 1 | ||
| Номинальный ток (А) | 1250/1600/2000/2500 | 1250/1600/2000/2500 | 1250/1600/2000/2500 | ||
| Отключающий ток (Ка) | 31.5 | 31.5 | 31.5 | ||
| Размер (Wide * глубина * высокий) | 600/800*1500*2400 | 600/800*1500*2400 | 600/800*1500*2400 | ||
Инструкция по оформлению заказа:
1. При оформлении заказа необходимо отметить следующие условия:
Номер модели, название продукта и количество.
Другие особые требования.
2. Документы с товаром от производителя:
Сертификат квалификации.
Отчет о тестировании продуктов.
Товарная накладная.
Другие технические документы.
