Уличный вакуумный выключатель типа RVB, охватывающий диапазон от 12 кВ до 36 кВ для использования трансформаторной подстанции и распределительной станции.
Номинальный ток: 630А, .... 2500А, номинальный ток отключения при коротком замыкании: 25кА, ... 40кА.
Его идеальный дизайн вместо традиционных типов, таких как OHB, VBF, 3AF, ZW7, ZW30, ZW39, ZW37 ... и т. Д.
Более легкий, компактный, надежный и дружелюбный.
-------------------------------------------------------------------------------------------------------------------------------------------------------
обзор
ROCKWILL разработала серию вакуумных автоматических выключателей RVB-40.5 с использованием современных технологий обработки и компьютерного проектирования в сочетании с пружинными корпусами последнего поколения и преимуществами постоянного учреждения. Стремление к высокой надежности, простота в обслуживании, концепция дизайна для создания поколения превосходного продукта, является самой надежной электроэнергетической системой и лучшим вариантом.
RVB-40.5 серии переключателей основного использования Ansoft Software и SolidWorks разработан в целом красиво, безопасно и надежно.
Коммутаторы серии RVB-40.5 имеют различные стили на выбор:
RVB-40.5Нормальные вакуумные выключатели для наружного применения, пружинный привод поставляются в стандартной комплектации с механическим ресурсом в 20 000 раз.
Переключатели серии ROCKWILLall соответствуют следующим критериям:
ANSI / IEEE C37.60 / IEC 62271-100 (стандарт GB1984-2003 Китай)
GBT11022-1999 Китай Стандарт
МЭК 60255-11
МЭК 60255-21-1 Класс I
МЭК 60255-21-2 Класс I
МЭК 60255-21-3 Класс I
МЭК 60255-22-1 Класс III
МЭК 60255-22-2 Класс IV
МЭК 60255-22-3 Класс III
МЭК 60255-22-4 Класс IV
Использование окружающей среды
Температура окружающей среды: -40 ℃ ~ +85 ℃, среднесуточная температура: 25 ℃;
Высота над уровнем моря: ≤3000 м (сверх стоимости технических обсуждений с Отделом I);
Скорость ветра: 35 м / с;
Интенсивность землетрясения: не более 8 градусов;
Степень загрязнения атмосферного воздуха не более: Ⅲ уровня;
Среднесуточная относительная влажность окружающего воздуха ≤ 95%, в среднем ≤ 90%;
Давление насыщенных паров среднесуточных значений ≤ 2,2 × 10-3 МПа, в среднем ≤ 1,8 × 10-3 МПа;
Больше, чем использование условий окружающей среды, пожалуйста, проконсультируйтесь с производителем.
RVB-40.5 Пружинный тип VCB Основные характеристики
Надежное устройство ручного открывания
Надежное и трудоемкое ручное закрытие
Видимый индикатор закрытия
Штекерный соединитель класса защиты IP64
Описание:
ROCKWIILL предлагает уникальный дизайн технологии ручного включения для соответствия состоянию традиционных и нетрадиционных функций закрытия. Его скорость соответствует требованиям IEC62271-100 и аналогичным требованиям стандарта GB1984-2003.
Появление технологии, позволяющей компенсировать постоянные институты и агентства в их соответствующих весенних недостатках, является новым поколением отличительных особенностей высокопроизводительного переключения мощности.
Клемма первичной шины (прямое перекрытие с прерывателем для уменьшения ненужных потерь мощности)
Вакуумный прерыватель (процесс APG с использованием технологии твердотельного изолирующего уплотнения, а также технологии формования силиконовой резины для улучшения общих погодных характеристик коммутатора)
Расширяемая выпускная труба (плюс модульная конструкция, которая поможет обеспечить определенный предел надежности изоляции и требования взаимозаменяемости продукции)
Отказ вакуумного выключателя серии RVB от традиционных концепций конструкции коммутатора поглотит некоторые из передовых концепций проектирования, упростив общий режим переключения передач, значительно уменьшив потери мощности передачи этого коммутатора, улучшая общую производительность коммутатора и увеличивая срок его службы.
Делает переключатели всего тела обеспечивают более высокую продолжительность жизни, более стабильные механические свойства.
RVB-40.5N обеспечивает в 25 000 раз больше механических операций, чем в учреждениях, в 20 000 раз больше, чем количество операций, не требующих технического обслуживания.
RVB-40.5Mto обеспечивает 100 000-кратную механическую эксплуатацию.
| Нет. |
Предмет |
единица измерения
|
Данные
|
||
|
1 |
Номинальное напряжение |
kV |
12/24/36/40.5 |
||
|
2 |
Частота питания |
Влажный
|
42/65/70/95 |
||
|
сухой |
45/70/80/110 |
||||
|
Выдерживаемое напряжение грозового импульса (пиковое значение) |
75/95/125/150/170/185/200 |
||||
|
3 |
Номинальный ток |
A |
630/1250A/1600/2000/2500A |
||
|
4 |
Номинальный ток отключения короткого замыкания |
kA |
25/31.5/40 |
||
|
5 |
Номинальный ток отключения конденсаторной батареи |
A |
600/800 |
||
|
6 |
Номинальное время отключения короткого замыкания |
times |
30 |
||
|
7 |
Номинальный ток |
kA |
63/80/100 |
||
|
8 |
Номинальный выдерживаемый ток короткого замыкания |
||||
|
9 |
Номинальный выдерживаемый ток короткого замыкания |
25/31.5/40 |
|||
|
10 |
Номинальная короткая продолжительность |
S |
3/4 |
||
|
11 |
Время полного взлома |
ms |
≤100 |
||
|
Время открытия
|
Самое высокое рабочее напряжение |
15~50 |
|||
|
Номинальное рабочее напряжение |
15~50 |
||||
|
Самое низкое рабочее напряжение |
30~60 |
||||
|
Время закрытия |
25~50 |
||||
|
12 |
Время отказов закрытия контакта |
ms |
≤3 |
||
|
Вне одновременного переключения контактов |
ms |
≤2 |
|||
|
Связаться с overitravel при открытии |
mm |
≤2 |
|||
|
13 |
Механическая жизнь |
20000 (нормальный) |
|||
|
14 |
Электрическая жизнь (номинальное переключение на загрузке) |
10000 (NORAML) |
|||
|
15 |
Оценка эксплуатационная последовательность |
O-0.3-CO-180S-CO |
|||
|
16 |
Масса |
≤250kg |
|||
Особенность танка VCB
Механический пружинный механизм с 10 000-кратным сроком службы, с опциями напряжения: постоянный и переменный ток 110/220 В для размыкания и размыкания катушек. Постоянный и переменный ток 110/200 В для двигателя и автономного отопителя или для контроля температуры и влажности. Баки вакуумного выключателя изготовлены из стали толщиной 4 мм, а стандартный бак имеет порошковое покрытие светло-серого цвета. Может работать в течение более 20 лет под тяжелые обстоятельства.

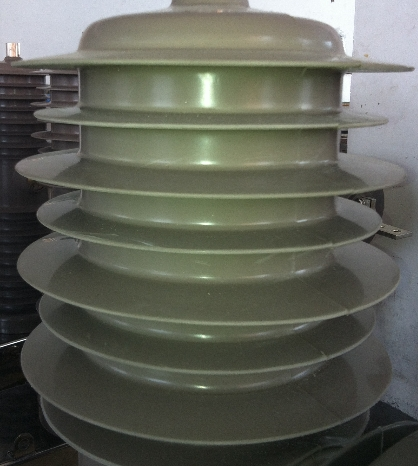

Характеристика полюса, встроенного в вакуум: вставка вакуумного прерывателя выключателя в твердый полюс из эпоксидной смолы, внешняя поверхность покрыта высоконадежным, стабильным материалом: фторуглеродный силиконовый каучук (γ-трифторпропилметилполисилоксан) с превосходной электрической изоляцией, атмосферостойкостью, озоном , биологическая инерция, может выдерживать длительное использование в -55 ~ +200 ℃.
Kharakteristika po
Basic VI pole VI pole with CT
Примечание:
RVB- □ S готов для различных вариантов первенства:
Стандартный тип и специальный тип с CT для релейной защиты и измерения тока.
33 кВ, 800 А, 12,5 кА, .. 20 кА. (Без типа КТ)
22 кВ, 630а,… 1250a, ... 20ka,… 25ka (без CT -типа)
Примечание:
Для особых требований и технических проблем, пожалуйста, свяжитесь с технологическим отделом компании.
22 кВ, 630А,… 1250А, .20кА,… 25кА (RVB с кольцевым типом CT)
12kv, 630A,... 1250A, 20kA,... 25kA (с кольцом CT RVB)
