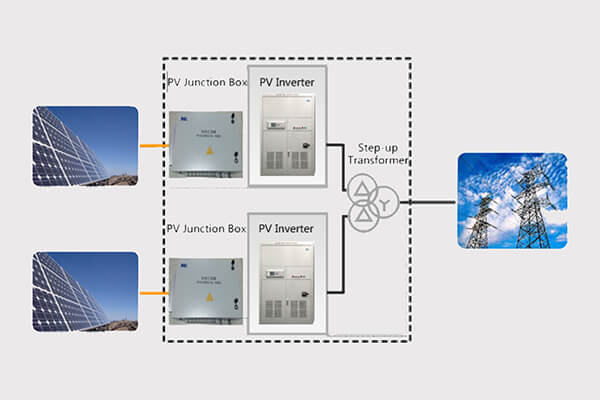

Система подключения к сети PV относится к системе, которая преобразует солнечную энергию в электрическую и передает ее в сеть. Он в основном состоит из солнечной батареи, фотоэлектрического комбайна, инвертора, подключенного к фотоэлектрической сети, приборов учета и управления, а также системы подключения к сети. Инвертор, подключенный к сети, является одним из ключевых устройств в системе подключения к фотоэлектрической сети, и он отвечает за получение максимальной выходной мощности панели солнечных батарей, а также преобразует выходную электрическую энергию постоянного тока в электрическую энергию переменного тока и передает ее на мощность. сетка. Фотоэлектрический инвертор серии RW, подключенный к сети, состоит из усовершенствованного инвертора, управляемого IGBT, оборудования защиты и управления, распределительного устройства ввода-вывода и т. д. Часть мощности системы имеет модульную структуру, обеспечивающую простоту расширения, удобную установку и обслуживание, оптимальную компоновку и меньшую площадь. оккупация. Часть системного управления основана на профессиональной платформе управления и защиты, обладающей богатыми аппаратными ресурсами, полным набором программных функций и гибкой конфигурацией параметров управления/операций, чтобы максимально удовлетворить потребность в гибкости и расширяемости системы. Компания Rockwill предлагает два типа фотоэлектрических инверторов, подключенных к сети.

• Центральный инвертор: обычно используется на крупных электростанциях.

• Струнный инвертор: подходит для небольших и средних фотоэлектрических систем на крышах и небольших наземных электростанций.

Функции

• Мягкое управление с подключением к сети

Система управления может точно контролировать выходное напряжение инвертора в режиме реального времени на основе обнаруженного напряжения сети и устранять динамические/статические ошибки для реализации безимпульсного подключения к сети.

• Управление отслеживанием максимальной мощности (MPPT)

Система может автоматически искать максимальную точку мощности на основе собранной информации о фотоэлектрических элементах и ​​контролировать отслеживание инвертора в реальном времени для достижения максимальной энергоэффективности.

• Динамическое управление реактивной мощностью и компенсация

В случае падения напряжения в сети система управления может обеспечить автоматическую компенсацию реактивной мощности для поддержания напряжения в сети в зависимости от падения напряжения и его продолжительности.

• Обнаружение островков

Система может быстро обнаруживать появление островков и обрабатывать их в соответствии с заданной стратегией.

• Работа при низком напряжении (LVRT)

Инвертор PCS-9563 может поддерживать работу с подключением к сети и реализовывать LVRT в случае неисправности низкого напряжения в сети.

• Контроль качества электроэнергии (PQ)

Фотоэлектрический инвертор спроектирован с учетом стабильности оптимизации мощности при подключении к сети для обеспечения качества электроэнергии.

• Различные режимы работы

PCS-9563 имеет три режима работы — «Ожидание», «Работа» и «Останов», два состояния самопроверки — «Нормальный» и «Неисправность», несколько режимов управления работой — управление PQ, управление частотой напряжения и прохождение при низком напряжении (LVRT) и т. д., а также несколько автоматических режимов. логика управления — автоматический запуск, автоматическая остановка, аварийная остановка и т. д.

• Автоматический запуск/остановка

Инвертор PCS-9563 PV с подключением к сети разработан с автоматическим подключением к сети, и ручное управление не требуется. Инвертор автоматически определяет данные системы постоянного/переменного тока в режиме ожидания и автоматически переходит в режим «Работа» для подключения к сети, когда выполняются условия работы. Он отслеживает точку максимальной мощности (MPP) массива фотоэлектрических модулей в режиме реального времени и поддерживает максимальную выходную мощность во время работы.

• Автоматическая обработка ошибок

Во время работы с сетью инвертор определяет состояние автономной работы и состояние фотоэлектрической батареи и сети переменного тока в режиме реального времени. Как только в фотоэлектрической системе выработки электроэнергии будет обнаружена какая-либо неисправность или ненормальное состояние, инвертор прекратит работу, пошлет аварийные сигналы и перейдет в режим аварийного останова. Подробная информация о неисправности будет отображаться на ЖК-дисплее устройств управления. Инвертор будет постоянно определять состояние системы в режиме неисправности и автоматически восстанавливать работу после устранения системной неисправности в течение 5 минут.
