Стандарт EEU 15 кВ, 33 кВ Спецификация регулятора пошагового напряжения

Регуляторы пошагового напряжения соблюдаются последние издания и поправки к стандартам/спецификациям, перечисленным ниже:

· IEC 60076-1 Power Transformers-General;

· IEC 60076-2 повышение температуры;

· IEC 60076-3 Уровни изоляции, диэлектрические тесты и внешние зазоры в воздухе;

· IEC 60076-5 Возможность выдерживать короткое замыкание;

· IEC 60076-10 Определение уровня звука трансформатора и реактора;

· IEC 60137 Изолированные втулки для напряжений переменного тока выше 1 кВ;

· Спецификация IEC 60296 для неиспользованных минеральных изоляционных масла для трансформаторов и распределительных устройств;

· ASTM D202 Тестирование изоляционных документов;

· IEEE C57.15 Требования, терминология и тестовый код для регуляторов шага.



1.1 Типы регуляторов напряжения

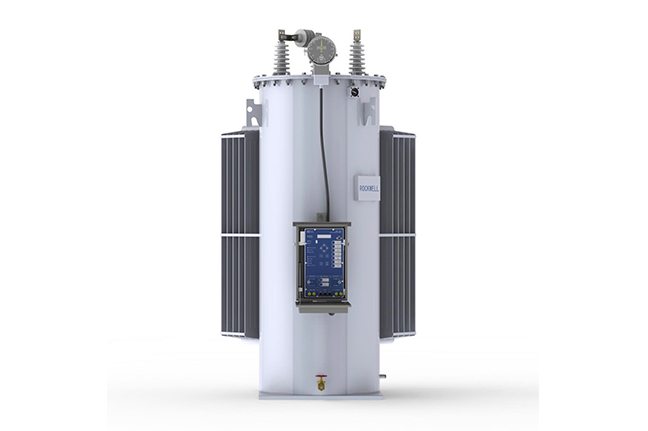

Регуляторами пошаговых напряжений представляют собой однофазные единицы с погруженной в нефтью медной или алюминиевой обмотки и механизмами изменения нагрузки.

Они подходят для монтажа полюса и должны быть охлаждены естественным образом (Onan).

Сердечный материал - это холодная - ориентированная на свернутое зерно кремниевое сталь (CRGO).



1.2 характеристики производительности

1.2.1 Рейтинг

Следующие оценки охватываются этой спецификацией - 1MVA, 2MVA, 3MVA.

Регулятор напряжения MVA рассчитывается на основе следующих предположений:

а) Непрерывная стабильная нагрузка.

б) непрерывная температура окружающей среды 300с.

в) охлаждение оно.

D) 55 K Среднее ограничение повышения температуры обмотки и предел повышения температуры масла на 50 К.

e) Максимальное повышение температуры горячей точки на 68 К.

Регуляторы пошагового напряжения будут способны переносить перегрузки, как показано ниже, без потери нормальной жизни.



Продолжительность перегрузки (HR)	Начальная нагрузка (%)*
	90	70	50
	Перегрузка (%)
0.5	159	177	184
1.0	140	154	160
2.0	124	133	137
4.0	112	117	119
8.0	106	108	108

Примечание*: Начальная нагрузка определяется как средняя нагрузка в течение 2 часов или 24 часа до перегрузки, в зависимости от того, что будет больше.

Подрядчик должен включать в себя сертификаты испытаний, указывающие, что эти требования выполняются.

1.2.2 Коэффициент напряжения и диапазон постукивания

Регулятор пошагового напряжения должен подходить для номинального напряжения системы ввода 33 кВ или 15 кВ, чтобы быть запрашиваемым, и должно быть поставляется с нагрузками, номинальными на 10% выше и на 10% ниже номинального напряжения системы, плюс или минус. 16 шагов с шагом 0,625%. Механизм, изменяющий кран, должен быть приводимым в движение моторным типом разрыва и полностью погруженным маслом.

1.2.3 импеданс

Напряжение импеданса не должно превышать 1% для всех рейтингов KVA.

1.2.4 повышенные рейтинги тока

Должно быть возможно дополнить рейтинг тока пропускной способности регулятора напряжения, ограничивая диапазон регулирования напряжения, как показано ниже.

Диапазон регулирования напряжения (%)	Увеличенный рейтинг тока (%)
10.0	100
8.75	110
7.50	120
6.25	135
5.00	160



1.2.5 рейтинги коротких замыканий

Регуляторы напряжения должны быть способны выдержать без стресс -среднеквадратичных среднеквадратичных симметричных коротких замыканий со следующими уровнями разломов системы: способность достичь этого должна быть доказана.

· Системные уровни короткого замыкания:

а) 15 кВ система: 650 мВА;

б) 33 кВ Система: 1800 мВА.

При расчетах обмотки механического напряжения предлагаются вместо теста, они должны соответствовать последним руководящим принципам CIGRE (например, публикация 209) и демонстрируют соответствующую маржу безопасности.

· Продолжительность короткого замыкания должна составлять 1 секунду.

· Начальная средняя температура обмотки должна составлять 105 ° C.

· Окончательная средняя температура обмотки должна быть ≤ 250oc f

1.2.6 Убытки

Потеря нагрузки и измерения потери без нагрузки должны проводиться в соответствии с IEEE C.57.15, чтобы включить:

Потеря без нагрузки-это среднее значение потери без нагрузки в нейтральном и следующем прилегающем положении усиления для регуляторов шага, которые не включают серический трансформатор.

Сообщается о потере без нагрузки для нейтрального положения, максимального положения усиления и положения прилегающего к максимуме для регуляторов шага, которые включают серический трансформатор.

Потеря нагрузки-это средняя потери нагрузки как в максимальных, так и в положениях при соседних до максимума, а также максимальные и прилегающие к максимуме положения (то есть 4 положения) с номинальным током в обмотках.

Подрядчик должен установить гарантированные убытки, подлежащие допускам, указанным IEEE C57.15; Убытки должны быть оценены на следующей основе:

а) Потеря основной

б) Потеря обмотки - 1800 долл. США/кВт

При оценке предложения будет принята учетная запись. Документы предложения должны включать все указанные данные об убытках, перечисленные в пунктах 1. 2. и 3. выше.

Подрядчик также должен указать стоимость гарантированного намагничительного тока, подлежащего допускам, указанным в IEEE C57.15.

1.2.7 Изоляция

Втулки и терминалы должны быть способны выдерживать напряжения, применяемые во время обмотки. Противостояние постоянной частоты мощности втулки должно быть на 10% выше, чем испытательное напряжение для применимой обмотки.

1.2.8 Шум

Средний уровень шума регулятора пошагового напряжения не должен превышать 48 дБ (а) при тестировании в соответствии с IEC 60076-10.

1.2.9 Напряжение радиостанции

Максимальное напряжение радиопередачи должно составлять 250 микроо вольт, измеренное, как указано в IEC 60437.



1.3 Управление

Панель управления регулятором пошагового напряжения должна находиться в приложении, устойчивом к погодным условиям с обеспечением для блокировки с замок с HASP диаметром 6 мм с зазором 25 мм.

Панель управления должна быть построена в виде единого блока и может быть удалена из корпуса без отключения компонентов или должна быть отключена от контрольного кабеля.

Контрольные проводники должны быть кодированы в соответствии с IEC 60446 или помечены для легкой идентификации.

Электронные компоненты должны быть герметически герметично, идентифицированы, легко достигнуты для тестирования и способных работать в условиях высокой окружающей среды.

Панель управления регулятором напряжения должна быть способна быть калиброванной полевой калибровкой и должна включать следующие средства управления:

а) Управление выключателем схемы питания.

б) Внутренний/внешний выключатель селектора источника питания.

c) Выкл от ручного повышения/более низкий автоматический переключатель перевода двигателя.

D) Регулировка полосы пропускания от 1,5 В до 3,0 В на базе 120 В и не зависит от настройки напряжения.

e) Регулировка уровня напряжения - от 105 В до 135 В с помощью одного приращения вольт.

f) Статическая переменная задержки времени 10 секунд. до 120 секунд.

g) Кнопка сброса ручной работы.

h) Индикатор нейтрального положения.

i) позиция полосы пропускания, указывающая счетчик.

J) Тестовые клеммы выходного напряжения.

k) Внешние терминалы источника напряжения.

L) шестизначный счетчик операции.

м) текущее тестирование означает.

Десять метров (10 м) управляющего кабеля должны быть предоставлены между регулятором и ящиком управления. Кабель и управление должны быть заводской установкой для регулятора. Расположение любого заглушки на кабеле должно быть идентифицировано подрядчиком, но предпочтительно должно быть на панели управления или рядом с ним.

Трансформаторы на боковой стороне нагрузки и трансформаторы тока должны поставляться с регулятором и установлены внутри резервуара. Коэффициент трансформатора напряжения должен составлять 15000/110 или 33000/110 в зависимости от необходимости. Текущий трансформатор, оцененный вторичный ток, должен иметь значение, которая соответствует утверждению работодателя.

Следуя должна быть предоставлена ​​для предотвращения энергии втулках высокого напряжения в случае применения внешнего предложения 120 В на панель управления.

Устройства управления должны быть для точности класса 1.

1.4 втулка и терминалы

1.4.1 втулки

Втулки регулятора напряжения должны соответствовать IEC 60137. Весь нижний конец втулок должен быть ниже уровня масла при 10 ° С. Втулки должны быть на открытом воздухе.

Втулки должны быть достаточно устойчивыми, чтобы противостоять транспортным рискам, и замена не требует удаления верхней крышки регулятора напряжения.

1.4.2 Creampagedistance

Минимальные расстояния ползучий должны быть:

· 15 кВ (UM = 17,5 кВ) - 542 мм;

· 33 кВ (мм = 36 кВ) - 1120 мм.

1.4.3 втулка

Регулятор напряжения должен быть оснащен тремя втулками к верхней крышке и должен быть четко выгравирован или помечен «источник», «нагрузка» и «общий» или «s», «l» и «sl» или оба.



1.5 Молния

В общей сложности 3 молнии должны быть установлены в верхней части каждого резервуара по регулятору. Один арест должен быть связан с каждым из «источника», «нагрузки» и «общих» втулок. Любые необходимые обходные арестователи должны быть установлены на заводе и подключены по поводу обмотков серии.



1.6 Заземляющие терминалы

Все регуляторы должны быть предоставлены терминалом заземления с отверстием диаметром 10 мм. Материал должен быть оцинкованной сталь.



1.7 Изготовление танка

Регуляторы должны быть из герметичного типа бака, а верхняя крышка должна быть прикреплена к основному резервуару и запечатана неопреновой прокладкой из пробки.

Регулятор должен иметь средства для вентиляционных газов, созданных из -за изменений под напряжением под напряжением при нефти.

Регулятор должен быть спроектирован таким образом, чтобы частичное или полное невестное для проверки и технического обслуживания может происходить без отключения каких-либо внутренних электрических или механических соединений.

Регулятор должен быть спроектирован в виде полюса и должен быть оснащен кронштейнами для круглого монтажа полюса.

Минимальная толщина используемой стали должна составлять 3 мм.

1.7.1 Отделка и защита от коррозии

Танк регулятора и его аксессуары должны быть адекватно защищены от коррозии, а тендер должен включать заявление о защите метода.

Полученное работодатель, оцинкованная или нержавеющая сталь, одобренная работодателем. Если это не практично, резервуары должны быть сняты взорваны, а затем немедленно распыляется цинком до среднего веса отложения не менее 550 г/м² с последующей первичной краской на основе цинка и двух слоя прочного масла и противоположной атмосферой краски Анкет Завершить цвет будет Admiralty Grey.

Внутренняя часть резервуаров должна быть покрыта маслом, сопротивляющимся лаком или краской, так что масло не может вступить в контакт с металлом резервуара в любое время.



1,8 масла регулятора напряжения

Регулятор должен поставляться с первоначальным заполнением изоляционного масла класса 1, соответствующего IEC 60296.

1.9 аксессуары и фитинги

Аксессуары и фитинги, с которыми оборудован регулятор, должны включать в себя перечисленные в следующих пунктах:

· Масляный датчик. Это должно быть типа прицела и должно использоваться для указания как цвета масла, так и уровня.

· Заводной клапан должен быть оснащен не съемной ручкой и защитой заглушки и должен быть расположен в нижней части резервуара. Наполнительная труба должна быть расположена над полным уровнем масла в верхней части резервуара.

· Индикатор шага с верхним и нижним перетаскиванием должно быть склонен и легко читаемым с уровня земли.

· Должно быть предоставлен контроль предела напряжения, который предотвращает постукивание регулятора за пределы максимального повышения и более низких положений.

· Монтажные кронштейны/платформы для полюсов должны быть установлены каждому регулятору, и детали того же, должны быть предоставлены работодателю на тендерной стадии.

· Регуляторный резервуар должен быть оснащен с помощью устройства для снятия давления, управляемого пружиной. Операционные давления должны соответствовать давлению с изменением нажатия и давлением резервуара.

· Рейтинг и подключаемая пластина

Каждый регулятор должен быть оснащен рейтинговой пластинкой с атмосферостойким материалом, показывающим следующие элементы, неизгладимые отмеченные:

а) Тип регулятора.

б) спецификация, в которой изготовлен.

в) серийный номер.

г) название производителя.

д) Год производства.

f) Количество этапов.

G) Оценка мощности.

h) номинальный ток.

i) номинальное напряжение.

j) Номинальный диапазон регулирования.

k) Количество шагов плюс/минус.

L) Номинальная частота (50 Гц.).

М) Импульсный уровень полной волны кВ.

n) Объем масла.

o) Общий вес, включая масло.

P) Год производства.

Q) Приказ работодателя №.

R) соотношение VT (33000/110 или 15000/110).

S) CT -соотношение.

1.10 Тестирование и проверка

1.10.1 Рутинные тесты

Обычные испытания должны проводиться на всех регуляторах и должны быть бесплатными.

Испытания должны проводиться в соответствии с IEC 60076, где это применимо. Поскольку этот класс оборудования не полностью покрывается стандартами МЭК, некоторые тесты могут потребоваться в соответствии с IEEE C57.15. Когда это необходимо, это должно быть четко обозначено в документах предложения.

Должны проводиться следующие обычные тесты:

а) Измерение сопротивлений обмотки.

б) тесты на отношение и точность.

в) тесты полярности и фазового вращения.

г) измерение импеданса и потери нагрузки при номинальном токе и частоте.

д) индуцированный потенциальный тест.

f) Измерение потери без нагрузки и тока возбуждения при номинальном напряжении и частоте.

g) Ручная и автоматическая работа с полностью собранным регулятором и с внутренним питанием напряжения.

h) Испытание на утечку: критерием утечки должен быть обесцвечивание маслом белой, применяемой извне на подозреваемые детали при температуре масла 90OC или другого метода, утвержденного работодателем.

Результаты этих тестов должны быть записаны в обычном сертификате испытания, и две сертифицированные копии этого должны быть отправлены работодателю сразу после испытаний. Ни один регулятор не должен быть отправлен до тех пор, пока не будет дано письменное одобрение соответствующего обычного сертификата испытаний.

Рутинные сертификаты испытаний должны включать в себя в дополнение к результатам теста:

а) номер заказа работодателя.

б) серийный номер производителя.

1.10.2 Тесты типа

Тесты типа должны проводиться по отдельным регуляторам по запросу работодателя и должны быть отдельно оценены. Они будут свидетелями работодателя и/или его представителя. Любая конкретная единица или подразделения могут быть выбраны для тестирования.

Испытания должны проводиться в соответствии со указанными стандартами.

Тесты должны включать любые или все тесты, перечисленные ниже.

а) Испытание на повышение температуры как IEC 60076-2.

б) Импульсное напряжение выдерживает тест, включая нарезанные волны как IEC 60076-3.

C) Измерение уровня шума на IEC 60076-10.

d) втулки, которые будут сертифицированы в соответствии с МЭК 60137, и включают в себя тестирование типов для проверки частоты мощности и повышения температуры. Обычная частота мощности выдерживает испытания на втулках должна быть как минимум на 10% больше, чем максимальный уровень выдержания на трансформаторе.

E) Тест на обмоточную изоляцию на ASTM D202, пункты 92 97.

Тесты типов/проектирования могут (по усмотрению работодателя) отказаться от того, если подрядчик/подрядчик предоставит доказательства удовлетворения работодателя о том, что соответствующие тесты уже были выполнены на идентичном оборудовании. В этом случае подрядчик/подрядчик должен предоставить документальные доказательства в форме сертифицированных сертификатов испытаний о том, что собранное оборудование и его компонентные детали успешно печатали независимым органом тестирования в соответствии с соответствующими положениями ссылочных стандартов. Сертификаты испытаний в качестве доказательства успешного завершения типовых тестов должны быть представлены в рамках заявки.

Приемлемые независимые испытательные органы включают следующее: Kema - Голландия, CESI - Италия, EDF - Франция и IREQ, - Квебек, Канада. Утверждение сертификатов тестирования типов, предоставленных любым другим органом, подлежит письменному принятию работодателя.
