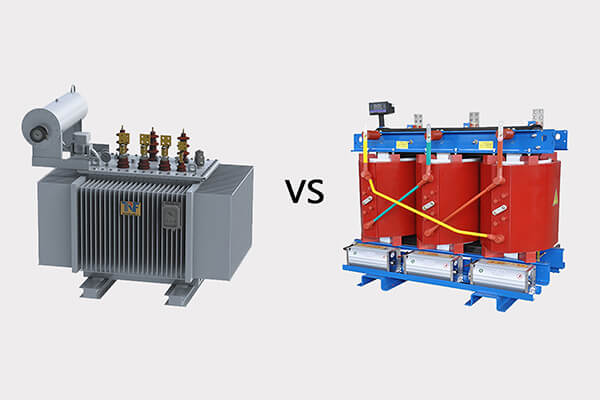

Различия между трансформатором погруженного масла и трансформатора сухого типа
1. Сравнение цен - сухое преобразование дороже, чем нефть.
2. Сравнение пропускной способности - емкость масляного трансформатора, как правило, больше, чем у сухого трансформатора. Трансформаторы сухого типа, как правило, подходят для распределения энергии. Большинство из них имеют емкость менее 1600 кВА и напряжение менее 10 кВ, а некоторые из них имеют уровень напряжения 35 кВ; Масляный трансформатор может достигать всей мощности от малой до крупных, а уровень напряжения также может достигать всех напряжений.
3. Сравнение мест использования - сухой трансформатор обычно используется в комплексных зданиях (подвал, средний этаж, крышу и т. Д.) И густонаселенные места. Нефтяной трансформатор используется в независимой подстанции. Трансформатор в трансформаторе коробки обычно принимает сухой трансформатор, а внешняя временная мощность обычно принимает масляный трансформатор.
4. Сравнение объема - объем масляного трансформатора больше, чем у сухого трансформатора. Поэтому при использовании масляного трансформатора пространство должно быть просторным. Когда пространство переполнено, можно использовать только сухой трансформатор.
5. Сравнение требований к окружающей среде - вообще говоря, эффект рассеивания тепла на масляном трансформаторе лучше, чем у сухого трансформатора. Трансформаторы сухого типа, как правило, изолированы смолой, которая охлаждается натуральным воздухом, а большая способность охлаждается вентилятором. Трансформаторы типа масла изолируют изоляция масла, а тепло, генерируемое катушкой, переносится в радиатор (FIN) трансформатора путем циркуляции изоляционного масла внутри трансформатора.
6. Сравнение внешнего вида - различные формы упаковки, трансформатор сухого типа может напрямую видеть железное ядро и катушку, в то время как масляный трансформатор может видеть только оболочку трансформатора.
7. Сравнение форм свинца - большинство трансформаторов сухого типа используют силиконовую резиновую втулку, в то время как большинство масляных трансформаторов используют фарфоровую втулку.
8. Сравнение грузоподъемности - как правило, трансформатор сухого типа должен работать в соответствии с номинальной емкостью, в то время как масляный трансформатор имеет лучшую перегрузку.
В целом, фундаментальная причина разницы между ними заключается в том, что охлаждающая среда отличается. Изменение масла основано на трансформаторном масле (конечно, существуют другие масла, такие как β -масло), используются в качестве охлаждения и изоляционной среды, в то время как воздух или другие газы, такие как SF6, используются в качестве охлаждающей среды для сухого трансформатора. Масляный трансформатор должен поместить тело, состоящее из железного ядра, и обмотка в масляный бак, заполненный трансформаторным маслом. Сухой трансформатор часто инкапсулирует железное ядро и обмотка эпоксидной смолой. Существует также своего рода не инкапсулированный тип, который широко используется сейчас. Обмотка пропитывается специальной изолирующей бумагой и специальной изоляционной краской, чтобы предотвратить влажность обмотки или железного ядра.
У каждого есть свои преимущества и недостатки. Нефтяной трансформатор имеет низкую стоимость и удобное обслуживание, но он горючий и взрывной. Из -за хорошей пожарной стойкости сухой трансформатор можно разобрать для транспортировки и удобства, чистого и простых в обслуживании. Он не нуждается в базе и не имеет бассейна нефти. Он может быть установлен в зоне центра нагрузки, чтобы уменьшить потерю напряжения и потери мощности. Тем не менее, сухое преобразование имеет преимущества высокой цены, большого объема, плохую влажность и устойчивость к пыле, а также высокий шум.
Из-за необходимости предотвращения пожаров, нефтяные погруженные трансформаторы обычно устанавливаются в помещении или на открытом воздухе, в то время как трансформаторы сухого типа должны быть установлены в помещении. Как правило, они устанавливаются в низковольтной распределительной комнате рядом с низковольтным распределительным шкафом.
