Определение
Распределительный трансформатор - это трансформатор, который обеспечивает окончательное преобразование напряжения в системе распределения электроэнергии, понижая напряжение, используемое в распределительных линиях, до уровня, используемого потребителем. В распределительной системе доступны различные типы трансформаторов, такие как однофазные, трехфазные, подземные, устанавливаемые на площадках и полюсные трансформаторы.
Распределительный трансформатор VS силовой трансформатор
Силовой трансформатор используется в передающих сетях с высоким напряжением, а распределительный трансформатор используется в распределительных сетях низкого / среднего напряжения.
Типы распределительного трансформатора

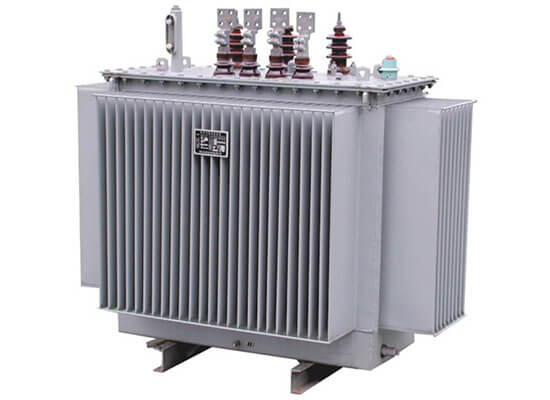

Погруженный в масло Тип
Как правило, этот трансформатор доступен в различных размерах с КПД вместе с изоляционным маслом. Выбор этого трансформатора в основном зависит от требований и бюджета пользователя. Доступны четыре типа подключения распределительного трансформатора: звезда-звезда, треугольник-треугольник, звезда-треугольник, треугольник-звезда и зигзагообразный / треугольный зигзаг.
В основном компоненты:
Основные части этого трансформатора включают масляный бак, расширитель, реле Бухгольца, блок сапуна, индикатор масла, датчик температуры, устройство сброса давления, тепловое реле, радиатор и втулку.
1. Масляный бак используется для замачивания обмоток путем помещения в него.
2. Маслорасширитель расположен над масляным баком с внешней стороны рамы трансформатора. Он соединяется с основным резервуаром с помощью металлической трубки. Масло в резервуаре 3. может легко контактировать и увеличиваться во время загрузки, так что температура масла может повышаться и понижаться.
4. Реле Бухгольца используется при использовании расширительного бака. Поскольку он указывает на такие ошибки, как потеря масла при его низком уровне, неправильный поток масла между баком и трансформатором.
5. В состав сапуна входит силикагель, который поглощает влагу из масла. Он меняет свой цвет с синего на розовый, не способный впитывать влагу в масле.
6. Индикатор уровня масла показывает уровень масла в агрегате консерватора.
7. Температурный датчик контролирует температуру масла. Если температура масла повысится до определенного уровня, трансформатор будет отключен от обслуживания.
8. Устройство сброса давления снижает давление внутри трансформатора, чтобы избежать взрыва трансформатора.
9. Тепловое реле используется как индикатор температуры обмотки.
10. Радиатор используется для увеличения эффективности охлаждения трансформатора.
11. Проходной ввод используется для соединения внутренних обмоток трансформатора с помощью внешней электрической сети.

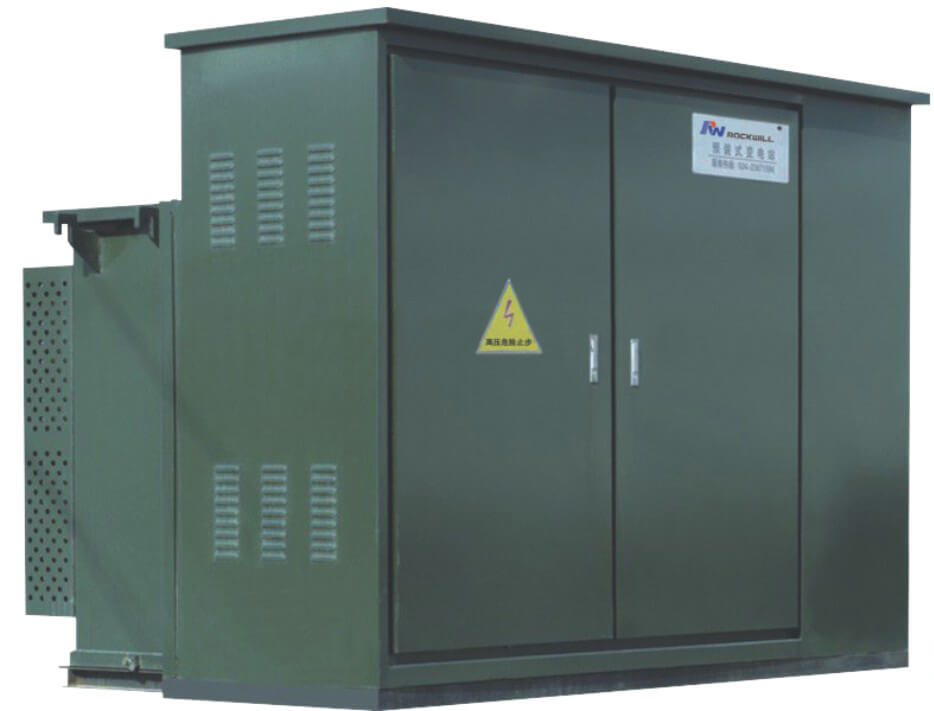

Установленный на подушке Тип
Трансформатор, устанавливаемый на площадку, представляет собой устанавливаемый на земле распределительный трансформатор в запертом стальном шкафу, установленный на бетонной площадке. Поскольку все точки подключения под напряжением надежно заключены в заземленный металлический корпус, трансформатор, устанавливаемый на площадку, можно установить в местах, где нет места для огражденного корпуса.
Трансформатор для монтажа на подставке представляет собой маслонаполненный блок. Сердечник и катушки заключены в стальной маслонаполненный резервуар, а клеммы для трансформатора доступны в соседнем запираемом шкафу с электропроводкой. Электромонтажный шкаф имеет отсеки для проводки высокого и низкого напряжения. Подземные кабели высокого и низкого напряжения снизу входят непосредственно в клеммные отсеки. Верхняя часть бака имеет крышку, закрепленную с помощью узлов болт-гайка. Электромонтажный шкаф имеет боковые стенки на двух концах с дверцами, которые открываются вбок, чтобы открыть отсеки для проводки высокого и низкого напряжения.

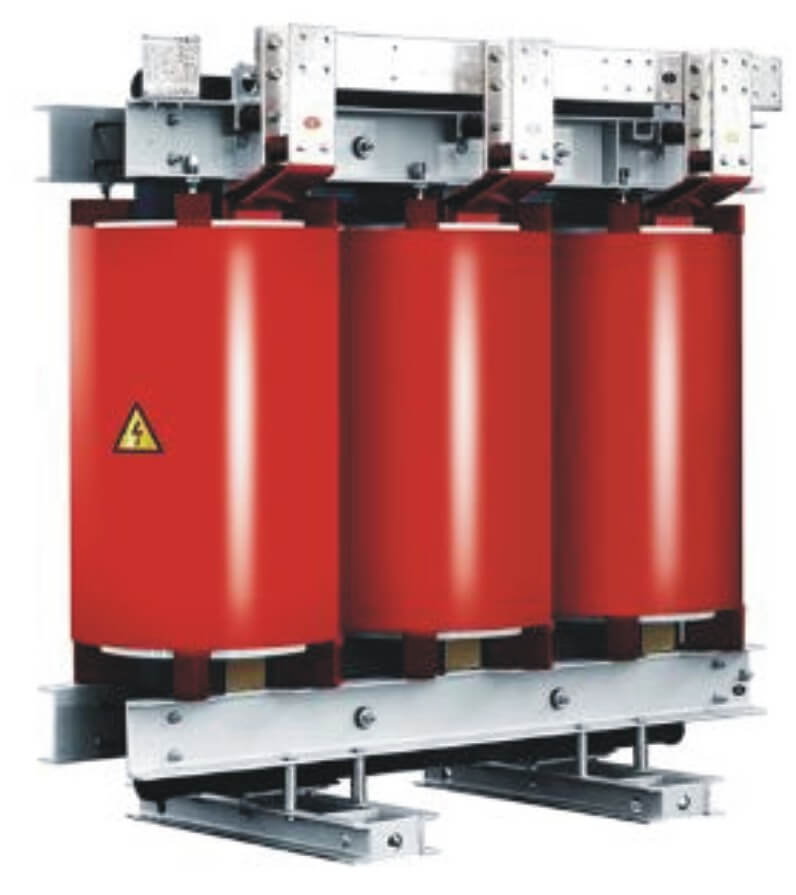

Сухой Тип
Трансформаторы сухого типа, также известные как трансформаторы с литой изоляцией, обмотки и сердечник находятся в герметичном резервуаре, который находится под давлением воздуха. Эти трансформаторы упрощают установку, поскольку они сухие, без охлаждающего масла и, следовательно, не требуют противопожарного хранилища для установки внутри помещений. Эпоксидная смола защищает обмотки от пыли и агрессивных сред.

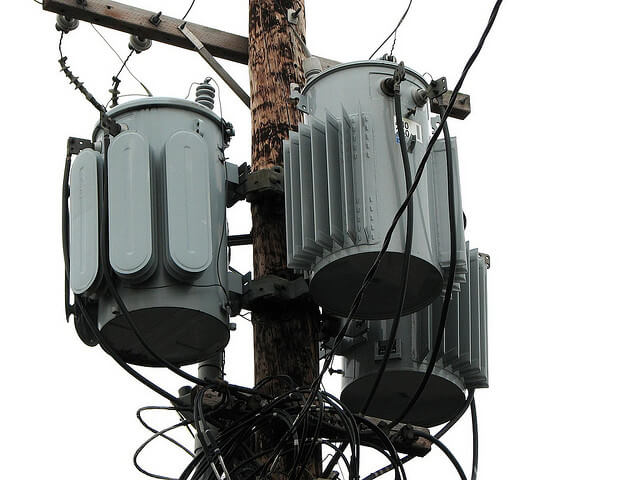

Установленный на столб
Трансформаторы, устанавливаемые на опорах, представляют собой распределительные трансформаторы электроснабжения, которые устанавливаются на опорах электрических сетей и обычно находятся на уровне воздушных кабелей. Они используются для изменения высокого напряжения распределения на низкое, например, 120/240 вольт. Эти типы трансформаторов используются в большой сельской местности, в диапазоне от 16 кВА до 100 кВА. Они доступны в небольших размерах и легко устанавливаются на однополюсные конструкции. Эти трансформаторы надежны в суровых климатических условиях при использовании в отдаленных районах.
