Кольцевой главный блок: внутреннее высоковольтное распределительное устройство переменного тока с газовой изоляцией в металлическом корпусе (RMU) представляет собой распределительное оборудование нового поколения, главный выключатель может использовать либо вакуумный выключатель с постоянным магнитом, либо вакуумный выключатель с пружинным механизмом, в шкафу используется воздушная изоляция в сочетании с Отсек для газа SF6, компактный и расширяемый, подходит для автоматизации распределения.
Кольцевой главный блок имеет характеристики компактной конструкции, гибкости в работе, надежной блокировки и т. Д. И может обеспечить удовлетворительные технические решения для различных случаев применения (особенно в местах с плохой окружающей средой) и различных требований пользователя. Использование сенсорной техники и новейшее реле защиты в сочетании с передовыми техническими характеристиками и легкими и гибкими монтажными решениями может полностью удовлетворить различные потребности пользователей.
Кольцевой главный блок подходит для небольших вторичных подстанций системы электроснабжения, коммутационных станций, компактных подстанций, жилых районов, промышленных и горнодобывающих предприятий, крупных торговых центров, особенно подходит для аэропортов, метро, железных дорог и других случаев с высоким спросом на электроэнергию.
Структура кольцевого основного блока
Основная составляющая внешнего вида
1) Текущий дисплей: стрелочный амперметр или цифровой амперметр;
2) Переключите рабочее положение: a. Рабочее положение выключателя нагрузки b. Рабочее положение заземлителя
3) Живое отображение: живое отображение входящей и исходящей линии;
4) Смотровое окно: осмотрите внутри кольцевого главного блока;
5) Шкаф: заводская табличка, электрическая схема и т. Д.

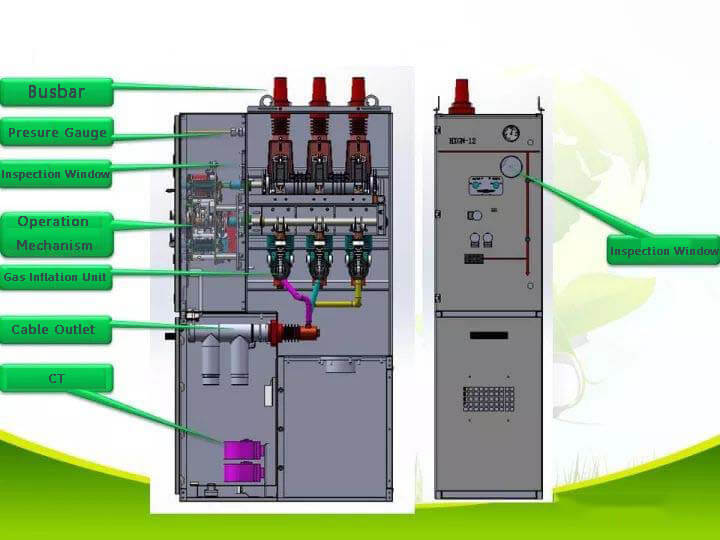

Общая структура
Внутренняя структура в основном состоит из следующих частей:
1) Механизм блокировки: заблокируйте выключатель нагрузки и заземляющий выключатель.
2) Выключатель нагрузки: включение или выключение источника высокого напряжения.
3) Предохранитель высокого напряжения: защита цепи от перегрузки и короткого замыкания.
Принцип работы RMU
Кольцевой главный блок осуществляет подключение или отключение цепи через выключатель нагрузки внутри шкафа, чтобы обеспечить питание трансформатора высоковольтным источником питания, и реализует защиту в случае перегрузки и короткого замыкания цепь через высоковольтный предохранитель.
Как безопасно отладить кольцевой основной блок
Метод работы: После установки блока кольцевого подключения SF6 сначала убедитесь, что все панели установлены. Сначала приведите в действие выключатель заземления, вставьте рабочее отверстие выключателя заземления с рукояткой оператора, предоставленной производителем, и поверните ручку управления против часовой стрелки, чтобы размыкать выключатель заземления. Затем задействуйте изолирующий выключатель, помня, что изолирующий выключатель должен работать только тогда, когда и заземляющий выключатель, и выключатель автоматического выключателя находятся в разомкнутом состоянии. Точно так же вставьте рабочую рукоятку в рабочее отверстие разъединителя и поверните рабочую рукоятку по часовой стрелке, чтобы выключатель замкнулся. Последний шаг - включить автоматический выключатель. Если это ручной переключатель, вставьте рабочую рукоятку в рабочее отверстие и поверните рабочую рукоятку по часовой стрелке, чтобы включить выключатель автоматического выключателя. Если он работает от электричества, сначала используйте ручку управления, чтобы механизм мог накапливать энергию, а затем нажмите кнопку закрытия. Теперь блок кольцевой сети начал работать.
Меры предосторожности при эксплуатации
1. Перед работой необходимо надеть безопасную одежду, чтобы обеспечить безопасность во время работы кольцевого главного блока.
2. Не работайте мокрыми руками, чтобы избежать поражения электрическим током.
3. Операция должна быть стандартизирована. Не работайте вслепую, чтобы не повредить оборудование.
4. Жесткие операции при использовании рукоятки кольцевого основного блока строго запрещены.
5. Между автоматическим выключателем, заземляющим выключателем, изолирующим выключателем и дверью шинной комнаты установлена надежная пятисторонняя блокировка. Выключатель может управлять выключателем только при включении изолирующего выключателя, изолирующий выключатель может работать только автоматический выключатель, когда автоматический выключатель и заземляющий выключатель находятся в отключенном состоянии, и заземляющий выключатель может управлять автоматическим выключателем только тогда, когда разъединяющий выключатель находится в размыкающем состоянии. Последовательность включения питания: выключатель заземления, выключатель изоляции, выключатель цепи. Последовательность отключения питания: автоматический выключатель, изолирующий выключатель, выключатель заземления.
Содержание обслуживания
1. Проверьте, не по форме ли шкаф или не загрязнен; Открывается ли дверца шкафа, есть ли проем; Проверьте, нет ли прилипания посторонних предметов и утечки в верхней части шкафа; Посмотрите, нет ли трещин на оконном стекле. или размазанный;
2. Проверьте, имеет ли устройство отображения в реальном времени циклическое мигание и нормальный дисплей; является ли значение, отображаемое прибором, нормальным; не становится ли контакт статического и движущегося лезвия горячим или обесцвеченным; есть ли обесцвечивание и явление нагрева в страховке от высокого давления;
3. Проверьте, не ослабла ли проводящая соединительная деталь или не отвалилась ли она;
4. Гибкость механизма работы;
5. Не сломана ли проволока или нет.
Меры предосторожности при обслуживании
1. Детали, заменяемые во время технического обслуживания, должны соответствовать техническим характеристикам, размерам и типам поврежденных деталей;
2. Во время установки после разборки нельзя пропустить или неправильно установить запасные части;
3. Следует обратить внимание на защиту от коррозии всех металлических устройств, смазку движущихся частей и ослабление крепления;
4. Персонал по техническому обслуживанию должен понимать базовые знания о структуре и принципах продукта, а также четко понимать содержание и ключевые моменты обслуживания оборудования.
5. Во время технического обслуживания обслуживающий персонал должен обращать внимание на безопасность, не входить в интервал подачи электричества или выполнять неаккуратные операции, которые могут привести к повреждению оборудования.
6. Перед проведением технического обслуживания необходимо отключить соответствующее электропитание, чтобы обеспечить безопасность обслуживающего персонала.
7. В процессе технического обслуживания, если вы столкнулись с тяжелыми заболеваниями, необходимо своевременно обращаться к производителю и оказывать техническую поддержку.
8. Надувной шкаф следует регулярно обслуживать и делать соответствующие записи.
9. Поддерживайте чистоту места установки, регулярно очищайте окружающую среду, устраняйте опасные факторы, которые не способствуют нормальной работе надувного шкафа, чтобы гарантировать надежность надувного шкафа.
10. Выключатель нагрузки опломбирован в закрытом устройстве, заполненном изолирующим газом. Необходимо
