• موجز

Rockwill ® مكرسة لتقديم أحدث التقنيات وبأسعار تنافسية وأفضل خدمات التوزيع الآلي لعملائنا.

RCW سلسلة التلقائي الدائرة ريكلوزر يمكن استخدامها في خطوط توزيع الطاقة الكهربائية والمحطات الفرعية ، تنطبق على جميع مستويات الجهدتصنيف الحالية تصل إلى 1250A

RCW سلسلة التلقائي يدمج وظائف التحكم والحماية والقياس ، والاتصالات ، الكشف عن خطأ

• استخدام البيئة

درجة حرارة الهواء درجة الحرارة القصوى ؛ الحد الأدنى من درجة الحرارةدرجة الحرارةالعزيزية

المتوسط الشهري الرطوبة ، الرطوبة المتوسط اليومي

ارتفاع الحد الأقصى للتثبيت فوق 2500m

الهواء المحيط ليست ملوثة بشكل ملحوظ من التآكل ، قابلة للاشتعال الغاز والبخار

• تقديم تقييمات بديلة للمجموعة الحالية من فئة

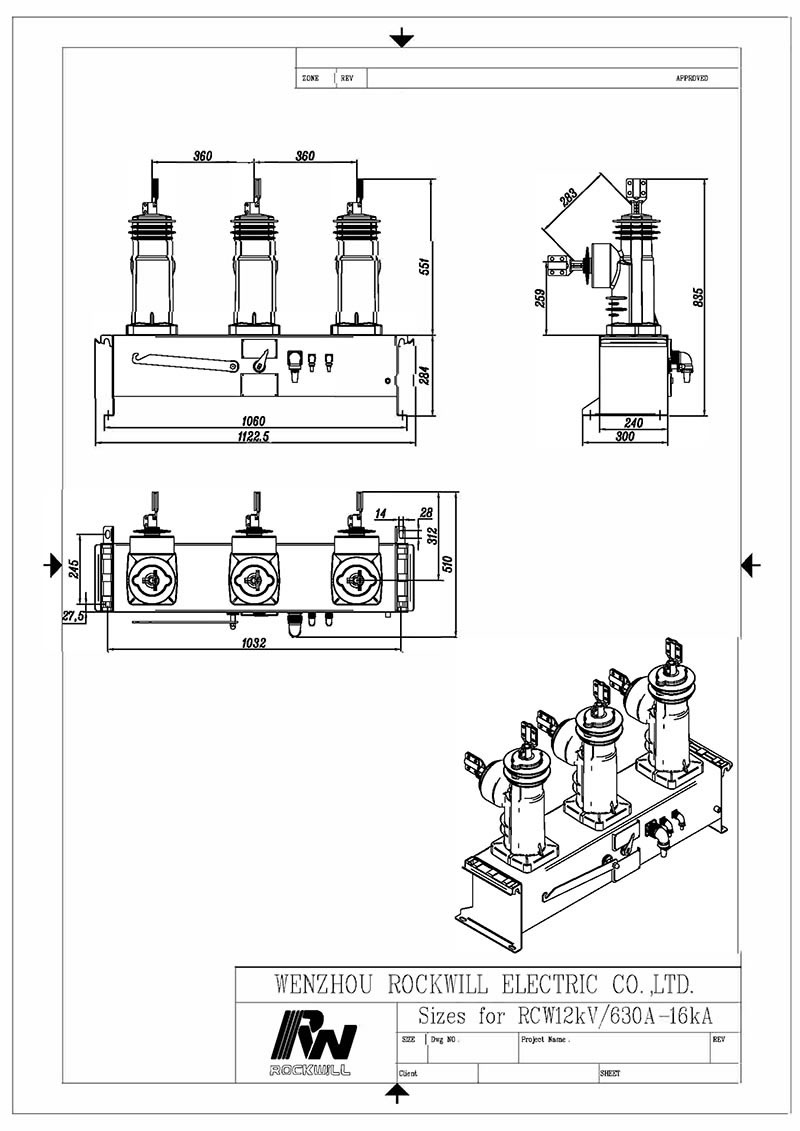

نوع rcw12 ، تصنيف 6-12 كيلوفولت ، 630a ، 16-ka 1250a ، 20ka ؛

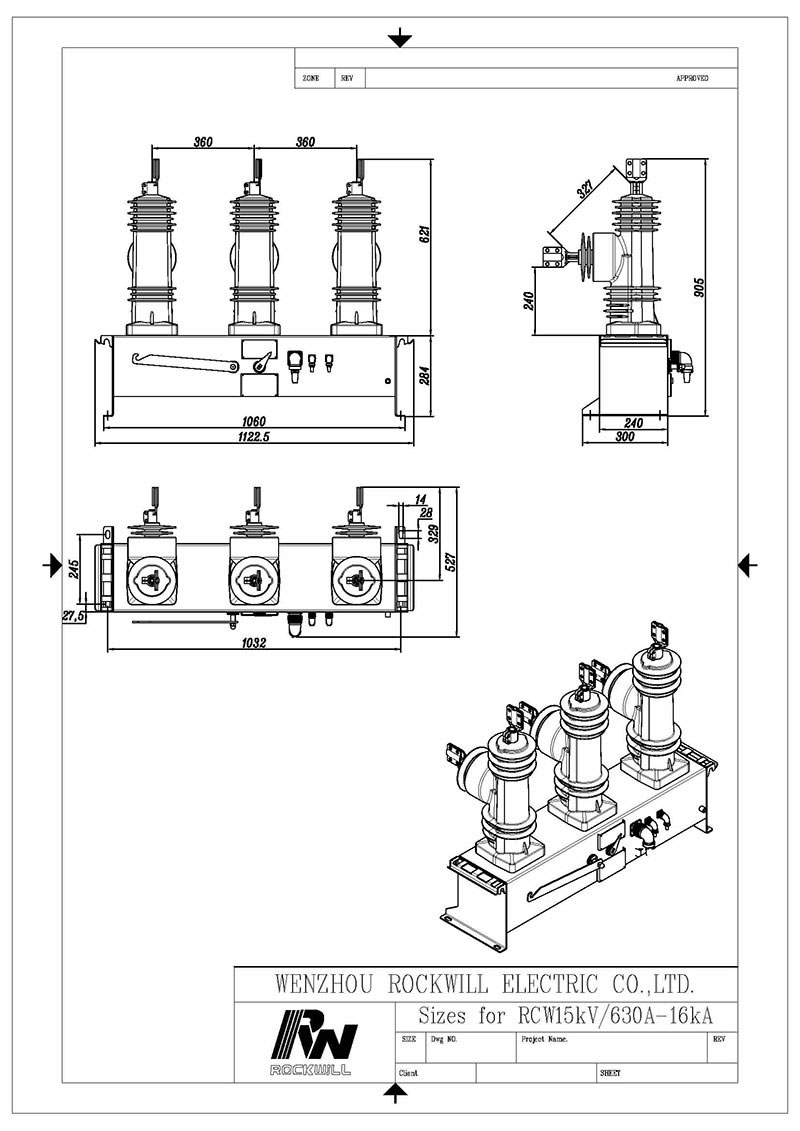

نوع rcw15 ، الكهربي 15-20 كيلوفولت ، 630a ، 16-ka 1250a ، 20ka ؛

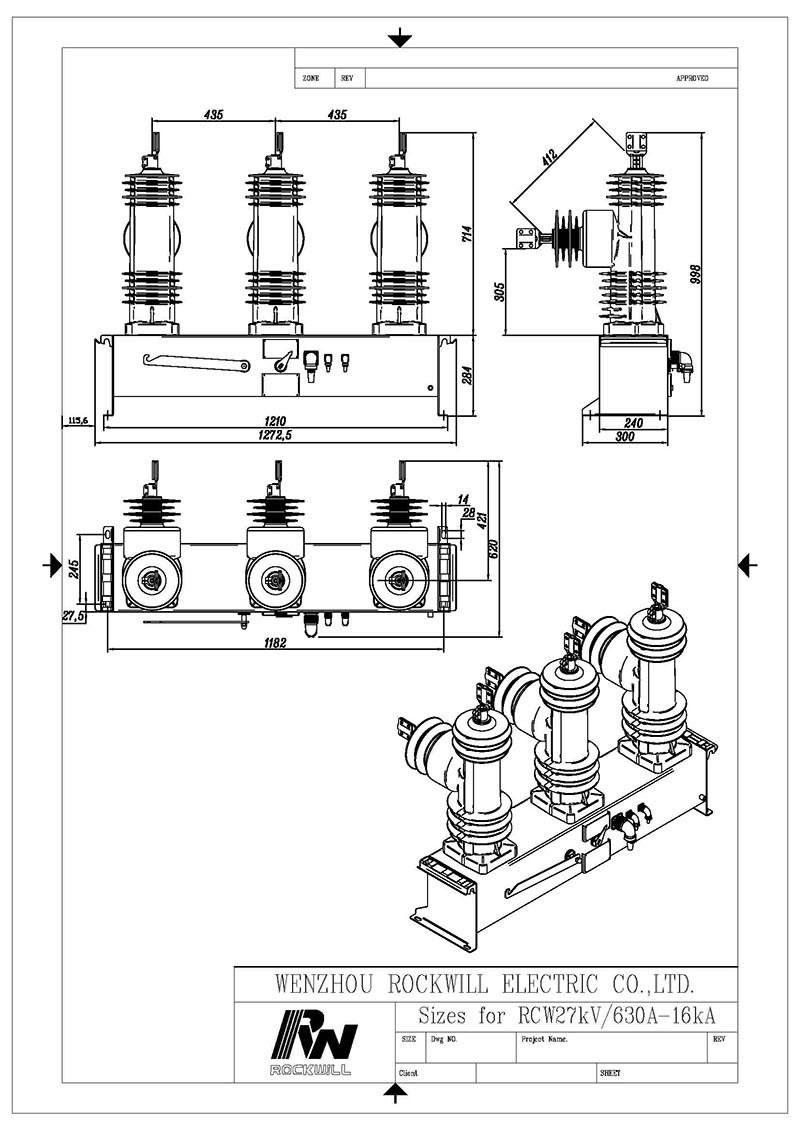

تصنيف الجهد 22-27 كيلوفولت ، 630a ، 16-ka 1250a ، 20ka ؛

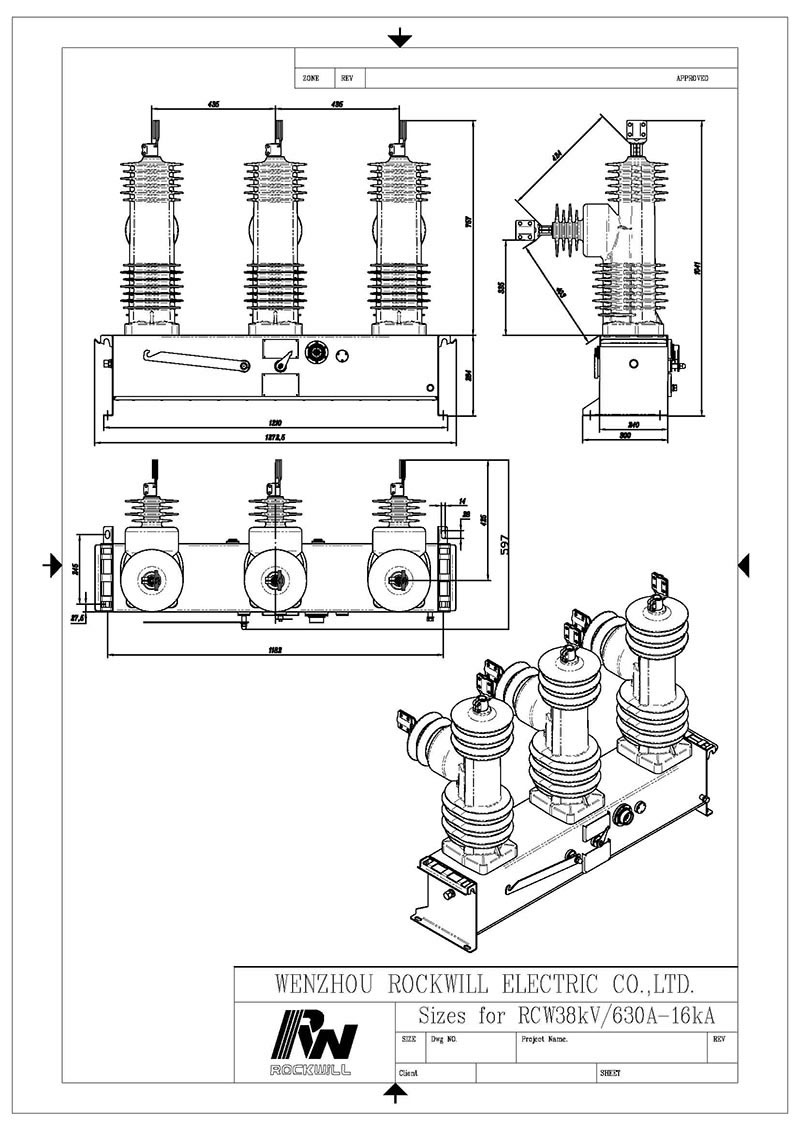

نوع rcw38 ، تصنيف 30-40.5 كيلوفولت ، 630a ، 16-ka 800A ، 20ka ؛

هناك فئات اختيارية لمختلف تطبيقات الشبكة ، على مرحلة واحدة أو ثلاث مراحل

اختياري حماية التتابع والمنطق للمستخدمين اختيار

حماية التيار الزائد لحظية

توقيت حماية التيار الزائد

تسلسل سالب حماية التيار الزائد

الاتجاه حماية التيار الزائد

حماية أوفيرفولتاجي ، وانخفاض الجهد الحماية

برمجة حماية التتابع منحنى مجموع 10 مقاييس اللجنة الانتخابية المستقلة منحنى

حمل التبريد بدء الحماية TCC الساخنة سلك التسمية

التنسيق الإقليمي من أجل حماية الأرض

يمكن تخصيص المزيد من التبديلات

استخدام بروتوكولات الاتصالات الاختيارية والموانئ أنا س

دعم RS-232 و RS-485 الموانئ

dnp3.0 دعم بروتوكول الاتصال

بروتوكول MODBUS الاتصال هو اختياري

اللجنة الانتخابية المستقلة 60870-5-101 دعم بروتوكول الاتصال

IEC 60870-5-104 دعم بروتوكول الاتصال

يمكن التواصل باللغة الإنجليزية أو في اللغة المحددة من قبل جي بي آر إس جي إس إم مودم

يوفر للمستخدم ميزات اختيارية

تصنيف الحالية ، ونظام المرحلة الحالية

تقدير الجهد ، الجهد المرحلة الثانوية نظام الجهد المنخفضالتردد و الطاقة

قوة رد الفعل ، عامل القدرة

مع اختياري الفاصلة للمستخدمين قبل البرامج

تحديد عدد الدعم

الوقت الميت مجموعة الدعم

سجل الأحداث المهمة

سو 10000 سجل التشغيل

سجل خطأ و سجل التشغيل العادي

لاحظ أن الأشعة تحت الحمراء تشير إلى أن يتم تخصيصها من قبل الشركة المصنعة عند الحاجة

● الوقت أكثر من منحنى الحالية المعلومات التالية تصف منحنى توقيت و وقت الاتصال الهاتفي الإعداد للاستخدام مع الوقت أكثر من الحالية

عنصر الوقت تتابع التيار الزائد منحنى يتوافق مع معيار IEEE c37.112-1996 عكس الوقت

معادلة مميزة تتابع التيار الزائد

منحنيات اللجنة الانتخابية المستقلة:
	C1 (معكوس قياسي) C2 (معكوس جداً) C3 (معكوس للغاية) C4 (معكوس الزمن الطويل) C5 (معكوس الوقت القصير)
منحنيات الولايات المتحدة:
	U1 (معكوس معتدل) U2 (معكوس) U3 (معكوس جدا) U4 (معكوس للغاية) U5 (معكوس الوقت القصير)

برامج الكمبيوتر المستخدمة في اختبار وحدة تحكم ، الإعداد ، والبرمجة ، وتحديث

الإنسان واجهة ودية                                       برمجة الوقت الحالي منحنى



● خصائص أ

RCW سلسلة فراغ تتألف أساسا من محطة متكاملة ، محول الحالي

السمات المميزة لصندوق ريكلوزر

فراغ خزان ريكلوزر مصنوعة من الفولاذ المقاوم للصدأ الصف 304كامل ريكلوزر هو حماية الصف IP67 ، مع مساعدة من المكونات ، من خلال التحكم في الكابلات إلى ريكلوزر

يمكن استخدامها على المدى الطويل في بيئة أكثر من 20-year الحمولة الثقيلة

• المزايا الرئيسية الجديدة RCW



مرئية تحول مؤشر الصف P67 ماء موصل المكونات

1.ANSOFT تصميم المحرك المغناطيسي عالية الأداء، عالية موثوقة وصيانة مجانية

2.إغلاق الجهاز

3.منع الجهاز لفتح يدوي

4.قفل الجهاز

5.قفل الجهاز

6.الميكانيكية العداد

7.الإلكترونية العداد

8.على الأرض العاكس المواد الميكانيكية المفتوحة / أوثق مؤشر

9.IP67 خزان نفخ SF6 الغاز العزل، قيمة هوائية، بارومتر

10.نوع دبابة. رفع العروة، الترباس التأريض

ملاحظة: الأجزاء المذكورة أعلاه هي الأجهزة الاختيارية. يرجى توفير شرط قبل وضع أوندي



محطة دخل (الاتصال المباشر إلى المقاطعة تقليل السلطة لوسر) جهاز استشعار الحالي (تصميم وحدات خارجية سهلة لمراقبة الجودة والصيانة) الدقة: ±0.5٪ نسبة: 800/1		فراغ المقاطع (اعتماد التكنولوجيا APG، وزيادة العزل كله والأداء التجوية)
أجهزة استشعار الجهد الداخلية المدرجة داخل وحدة قاطع فراغ انها مجهزة اثنين من أجهزة استشعار الجهد، واحد لقياس الجهد من الجانب الوارد، وآخر واحد لقياس الجهد من الجانب المنتهية ولايته.		محمية 4 الموصلات كابل اتصال دقة: ±0.2٪ الجهد استشعار نسبة: 500/1 أو 1000/1



● RCW كرباج بالجو

وصف	12kV BIL 75/95kV	15kV BIL 95/110kV	27kV BIL125/150kV	38kV BIL 170/200kV
محطة إلى زحف المحطة الطرفية	600 ملم	840mm	1250mm	1380mm
محطة إلى الأرض زاحف	510mm	760mm	1200mm	1300mm



• البيانات التقنية الرئيسية

ن	البند		وحده	البيانات
1	الحد الأقصى لتقييم الجهد		كيلوفولت	12	15	27	38
2	تصنيف الحالية		ألف	630/800/1250
3	معدل التردد		هرتز	50/60
4	تردد الطاقة 1min	الجافه	كيلوفولت	45	55	65	95
		الرطب		30	45	55	80
5	الاندفاع البرق تحمل الجهد (الذروة)		كيلوفولت	75/95*	95/100*	125/150*	170/200*
6	تصنيف ماس كهربائى كسر التيار		ان	12.5/16/20/25*
7	تصنيف قصيرة الحالية التحول الحالي (الذروة)		ان	31.5/40/50/63*
8	قيمة الذروة المُصنَّمة تصمد أمام التيار		ان	31.5/40/50/63*
9	4S وقت قصير تحمل الحالية		ان	12.5/16/20/25*
11	تصنيف تعميم التشغيل			O-0.5S-CO-2S-CO-2S-CO
10	كسر التردد الحالي تحت درجة ماس كهربائى		الوقت	200
12	آلية الحياة		الوقت	10000
13	حلقة ثانوية 1 دقيقة تردد الطاقة تحمل		كيلوفولت	2
14	امدادات الجهد المساعد		بطاله	220±20٪
15	بنك البطارية		Vdc	12×2
16	وحدة مكثف		Vdc	220

• المرفقات RCW

جميع المكونات المذكورة أعلاه هي تمديد بيل 200kvإذا كان لديك أي أسئلة ، يرجى الاتصال لدينا مهندس

الجهد على الشاشة

مصنوع من النحاس T2 القياسية للاستخدام في 630 1250a تصنيف الحاليةتوسيع نطاق باستمرار

ست محطات

خريطة الموقع دليل الرصد





إنشاء وتعديل سجلات الأحداث





● برمجيات إدارة أتمتة التوزيع الرئيسية
