• موجز

Rockwill ® مكرسة لتقديم أحدث التقنيات وبأسعار تنافسية وأفضل خدمات التوزيع الآلي لعملائنا.

RCW سلسلة التلقائي الدائرة ريكلوزر يمكن استخدامها في خطوط توزيع الطاقة الكهربائية والمحطات الفرعية ، تنطبق على جميع مستويات الجهدتصنيف الحالية تصل إلى 1250A

RCW سلسلة التلقائي يدمج وظائف التحكم والحماية والقياس ، والاتصالات ، الكشف عن خطأ

• استخدام البيئة

درجة حرارة الهواء ماكس درجة الحرارة الحد الأدنىدرجة الحرارةالعزيزية

متوسط الرطوبة في الشهر ٪ ٪ ٪ ؛ يوميا متوسط الرطوبة

ارتفاع الحد الأقصى للتثبيت فوق 2500m

الهواء المحيط ليست ملوثة بشكل ملحوظ من التآكل ، قابلة للاشتعال الغاز والبخار الخ

الضغط الجوي في الصيف 84.7kpa الشتاء 85.6kmhg أقصى سرعة الرياح 34m ق

بخار ضغط بخار الزئبقلم يكن هناك الكثير من الهزات العنيفة

• تقديم

تصنيف مدى التيار الاختياري

كسر قدرة 15KV ، 630A ، 20kaوصف المنتج

27kv ، 630a ، 20ka كسر القدراتوصف المنتج

بالنسبة 38kv ، 800A ، 20ka ، وتوسيع 1250a.25ka rcw38m ،

اختياري فئة نمط التثبيت

مرحلة واحدة فراغ وثلاثة مرحلة فراغ

اختيار المستخدم مع حماية التتابع المنحنيات

عابر حماية التيار الزائد

توقيت حماية التيار الزائد

تسلسل سالب حماية التيار الزائد

الاتجاه حماية التيار الزائد

زيادة الجهد الحماية

يمكن تخصيص المزيد من التبديلات

المحلية أو عن بعد اختياري

استخدام بروتوكولات الاتصالات الاختيارية والموانئ أنا س

دعم RS-232 و RS-485 الموانئ

dnp3.0 دعم بروتوكول الاتصال

بروتوكول MODBUS الاتصال هو اختياري

اللجنة الانتخابية المستقلة 60870-5-101 دعم بروتوكول الاتصال

IEC 60870-5-104 دعم بروتوكول الاتصال

يمكن التواصل باللغة الإنجليزية أو الصينية من خلال جي بي آر إس جي إس إم مودم

يوفر للمستخدم ميزات اختيارية

تصنيف الحالية ، ونظام المرحلة الحالية

تقدير الجهد ، الجهد المرحلة الثانوية نظام الجهد المنخفضالتردد و الطاقة

قوة رد الفعل ، عامل القدرة

مع اختياري الفاصلة للمستخدمين قبل البرامج

تحديد عدد الدعم

الوقت الميت مجموعة الدعم

سجل الأحداث المهمة

سو سجل العمليات

سجل خطأ و سجل التشغيل العادي

لاحظ أن الأشعة تحت الحمراء تشير إلى أن يتم تخصيصها من قبل الشركة المصنعة عند الحاجة

● مميزة

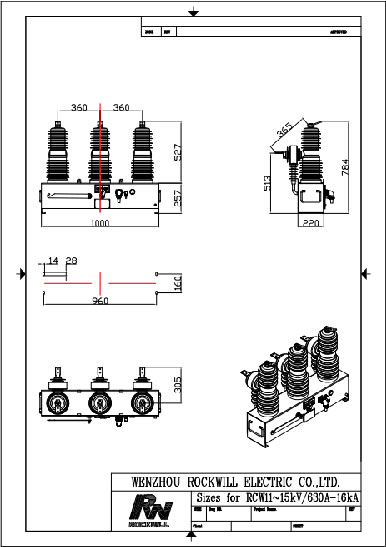

رسم بياني من

RCW سلسلة فراغ تتألف أساسا من محطة متكاملة ، محول الحالي

السمات المميزة لصندوق ريكلوزر

فراغ ريكلوزر يمكن أن تكون مصنوعة من الفولاذ المقاوم للصدأ الصف 304 ، مسحوق الطلاء هو رمادي فاتح ، كامل ريكلوزر هو حماية الصف IP65 ، مع مساعدة من المكونات ، التي ترتبط مع ريكلوزر تحكم عن طريق كابل التحكم ، ماكس قطرها 22mm وطول 6M

يمكن استخدامها على المدى الطويل في بيئة أكثر من 20-year الحمولة الثقيلة

● rcw-1 كرباج بالجو

وصف	8.6kV BIL 95/110kV	15.6kV BIL125/150kV	22kV BIL 170/200kV
محطة إلى زحف المحطة الطرفية	600 ملم	840mm	1250mm

• المزايا الرئيسية الجديدة RCW

دليل موثوق بها للغاية جهاز التبديل عالية موثوق بها دليل التبديل إغلاق الجهاز تشير إلى مستوى IP67 موصل للماء



Rockwill ® يوفر تصميم خاص مع براءة اختراع مستقلة دليل إغلاق الجهازيتوافق مع سرعة إغلاق iec62271-100هذه الوظيفة يمكن أن يعوض عن فشل المحرك المغناطيسي ، مما تسبب في حادث كبير عندما المحرك لا يعمل

المحطة الرئيسية التي ترتبط مباشرة إلى المقطع أداة لقطع التيار الكهربائي ، والحد من فقدان الطاقة

محول الحالي

تصميم وحدات خارجية لتسهيل مراقبة الجودة والصيانة

دقة ٪ 0.2النسبة المئوية

وصف المنتج

تردد السلطة 25kv التسامح

ألف فولت دقيقة

العزل الأساسية الصف 95kv و 170 كيلوفولت

reclosing فراغ المقطع أداة لقطع التيار الكهربائي جزءا لا يتجزأ من الراتنج الايبوكسي قضيب صلب ، المغلفة مع مواد موثوقة ومستقرة ، الفلوروكربونية سيليكون المطاطالعزيزية



الجهد الاستشعار الداخلية

في فراغ

المقطع أداة لقطع التيار الكهربائي وحدة

المصدر أو تحميل الجانب

اتصال خارجي

نقطة الجهد الاستشعار





الحواشي

Rockwill ® يوفر براءات الاختراع الخاصة تصميم تقنينها أحادي الاستقرار المحرك المغناطيسي ، مع اثنين من لفائف السيطرة.هذا هو أفضل تصميم فراغ دائرة الكسارة









• البيانات التقنية الرئيسية

ن	البند		وحده	البيانات
1	الحد الأقصى لتقييم الجهد		كيلوفولت	12	15	27	38
2	تصنيف الحالية		ألف	630/800/1250
3	معدل التردد		هرتز	50/60
4	تردد الطاقة 1min	الجافه	كيلوفولت	45	55	65	95
		الرطب		30	45	55	80
5	الاندفاع البرق تحمل الجهد (الذروة)		كيلوفولت	75/95*	95/100*	125/150*	170/200*
6	تصنيف ماس كهربائى كسر التيار		ان	12.5/16/20/25*
7	تصنيف قصيرة الحالية التحول الحالي (الذروة)		ان	31.5/40/50/63*
8	قيمة الذروة المُصنَّمة تصمد أمام التيار		ان	31.5/40/50/63*
9	4S وقت قصير تحمل الحالية		ان	12.5/16/20/25*
11	تصنيف تعميم التشغيل			O-0.5S-CO-2S-CO-2S-CO
10	كسر التردد الحالي تحت درجة ماس كهربائى		الوقت	200
12	آلية الحياة		الوقت	10000
13	حلقة ثانوية 1 دقيقة تردد الطاقة تحمل		كيلوفولت	2
14	امدادات الجهد المساعد		بطاله	220±20٪
15	بنك البطارية		Vdc	12×2
16	وحدة مكثف		Vdc	220



• المرفقات RCW

جميع المكونات المذكورة أعلاه هي تمديد بيل 200kvإذا كان لديك أي أسئلة ، يرجى الاتصال لدينا مهندس







الجهد على الشاشة

● Сервисная среда
1. Температура эстакалы: максимальная температура: +85 ℃; Минимальная температура: -45 ℃
2. Хайдность: среднемесячная влажность 95%; Среднесуточная влажность 90%.
3. Поката над уровнем моря: максимальная высота установки: 2500 м или выше.
4. Амбиутный воздух, по -видимому, не загрязненный коррозийным и легковоспламеняющимся газом, паром и т. Д.
5. Лето -летний барометрический 84,7 кПа (635 мм рт.
6. Хайдж 13 мг и давление паров 17 мм/рт. Нет частых насильственных встряхивания.
●Предложение
С дополнительными классами для номинального диапазона тока:
Для 27 кВ, с 630A, 20 кА. 800A, 16 кА и 1250A, 25 кА.
С дополнительными классами для стилей установки:
Однофазная, вакуумная рекозера и трехфазный, вакуумный Recloser.
С дополнительными кривыми защиты реле для выбора пользователя:
Мгновенная защита от чрезмерного тока.
Время чрезмерной защиты.
Отрицательная последовательность чрезмерная защита.
Направленная чрезмерная защита (*).
Защита от чрезмерного напряжения./Охрана защиты напряжения.
Можно настроить больше функций реле.
С необязательным выбором по местному или удаленному.
С дополнительными протоколами связи и портом ввода -вывода для выбора пользователя:

Порты RS-232 и RS-485 поддерживают.
DNP3.0 Поддержка протокола связи (*).
Протокол связи Modbus является необязательным (*).
IEC 60870-5-101 Поддержка протокола связи.
IEC 60870-5-104 Поддержка протокола связи. (*).

IEC 61850 Поддержка протокола связи. (*).
Recloser может общаться через модем GPRS (или GSM) с английским или китайским языком (*).
С дополнительными функциями для пользователя.
Оцененные токи, системный фазовый ток.
Номинальное напряжение, системное фазовое напряжение и вторичное напряжение питания низкого напряжения. Частота, власть (кВтч),
Реактивная мощность (кВ ARH), коэффициент мощности.
С необязательным интервалом отключения для предварительной программы пользователя:
Установка Времени отрекания.
Поддержка настройки мертвого времени.
С функцией записи событий:
SOE 1000 Операционная запись.
Запись неисправности и нормальная запись работы.

Note: (*) среднее должно настраивать производитель, если это необходимо.

● Функция Recloser

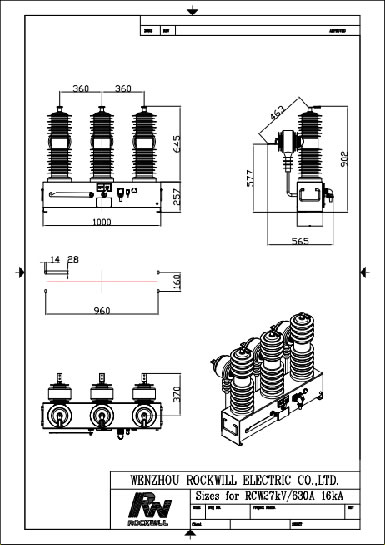

а) Схема Recloser:
Vacuum Recloser серии RCW в основном сочетается с терминалом интеграции, трансформатором тока, постоянным магнитным приводом и его контроллером Recloser.
б) Особенность танка Recloser:
Вакуумные резервуары для Recloser изготавливаются из нержавеющей стали 304# и покрыты порошковым покрытием светло -серого цвета. Целый класс защиты IP65 Recloser, оснащенный вспомогательной пробкой для подключения с контроллером Recloser по кабелю управления, диаметром Max22 мм, длиной 6 м (8 м для специальных).
Он может служить более чем 20 -летним долгосрочным в течение тяжелых условий.

● Основные новые преимущества RCW

Высокий надежный ручной открытие устройства Высокая надежная ручная закрытие устройства.



Rockwill ® Подает специальную технологию закрытия устройств специального проектирования с собственным патентом, он применялся для закрытия нормальной и ненормальной ситуации. Это скорость закрытия (время) соответствует IEC62271-111. Эта функция может компенсировать из -за ошибки магнитного привода, которая, когда привод не может работать, вызовет серьезную аварию.

Правовой терминал (непосредственно подключиться к прерыванию уменьшить утерянную мощность)
Ток трансформатор
(Внешняя модульная конструкция легко для контроля и обслуживания качества)
Точность: ± 0,2% Отношение: 200/400/800-1
Емкость: 2,5 ВА/5VA
Частота мощности выдерживается 25kV
и 70 KV в течение одной минуты.
Базовый уровень изоляции 95 кВ и 170 kV
Вставка вакуумного прерывателя Recloser в твердый полюс эпоксидной смолы и внешний покрытый высоко надежным стабильным материалом: фторуглеродный силиконовый каучук (γ-трифтор-пропиловый метил полисилоксан) с превосходной электрической изоляцией, устойчивостью к погоде, озону, биологической инерции, может быть стойкой. При долгосрочном использовании в -55 ~ +200 ℃.



Внутренние датчики напряжения
включен в вакуум
модуль прерывателя
Сторона источника или нагрузки
соединения устраняют внешние
Управляющие напряжением ПТ





Note:

Rockwill ® Supply Special Patent Modular Design Моностабильный тип магнитного привода с двумя катушками. Это лучший дизайн для выключателя вакуумной цепи.









● Основные технические данные

N	Item		Unit	Data
1	Оценка максимального напряжения		kV	-	-	22~27	-
2	Рейтинг тока		A	630/800/1250
3	Номинальная частота		HZ	50/60
4	Частота мощности 1 мин	Dry	kV	-	-	65	-
		Wet		-	-	55	-
5	Импульс молнии выдержал напряжение (пик)		kV	-	-	125/150*	-
6	Оцененный ток разрыва короткого замыкания		kA	12.5/16/20/25*
7	Номинальный ток переключения с коротким током (пик)		kA	31.5/40/50/63*
8	Оцененное пиковое значение выдерживает ток		kA	31.5/40/50/63*
9	4S короткое время выдерживает ток		kA	12.5/16/20/25*
11	Оценка операционной циркуляции			O-0.5S-CO-2S-CO-2S-CO
10	Частота нарушения тока под номинальным коротким замыканием		time	200
12	Механизм жизнь		time	10000
13	Вторичная петля 1 мин. Частота мощности выдерживается		kV	2
14	Вспомогательное питание напряжения		Vac	220±20%
15	Батарея		Vdc	12×2
16	Конденсатор		Vdc	220



●Аксессуары RCW

Все вышеупомянутые изоляционные компоненты для расширения BIL 200 кВ с использованием. Любой вопрос, пожалуйста, свяжитесь с нашим инженером.







Верхний напряжение Shield 3 ПК/набор
