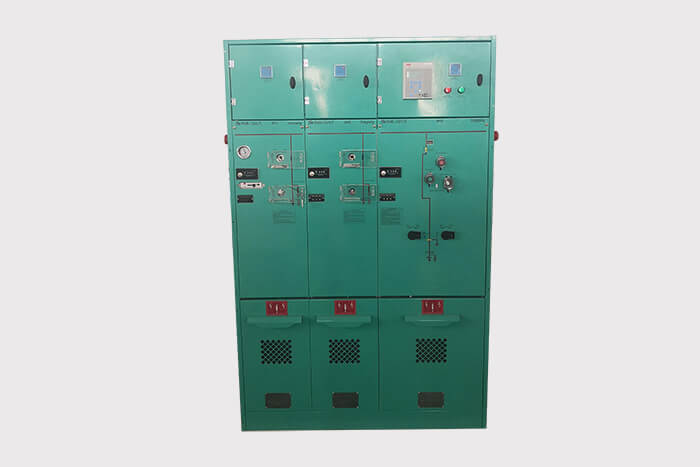

تُستخدم الوحدة الرئيسية للحلقة الداخلية 11kV / 12kV CCV للتحكم في الشبكة وحماية محول التوزيع. قامت بتجميع تصميم مضغوط غاز SF6. الوحدة الرئيسية الحلقية عبارة عن جهد متوسط مضغوط ، مكون لا يحتاج إلى صيانة تقريبًا ، ويستخدم للشبكات الحلقية النموذجية بالميزات التالية:
1. القدرة على تحمل التصنيف الحالي باستمرار.
2. القدرة على مقاطعة التيارات العطل على قاطع الدائرة.
3. القدرة على تبديل تيارات الحمل العادية على قاطع الدائرة.
4. عملية آمنة وموثوق بها مع التشابك بين مفتاح التأريض والمفصلات.
5. يجب أن تكون وحدة RMU مصممة بحيث تمنع المشغل من الاتصال المعلن بالأجزاء الحية أثناء التشغيل.
التصميم والبناء
1. تم تصميم RMU للتمديد المستقبلي على أحد الجانبين أو كلاهما.
2. جميع الأسطح الخارجية مطلية بطبقة واحدة من طلاء بودرة إيبوكسي بوليستر بالحرارة.
3. إن RMU مناسبة للظروف الاستوائية أو الظروف شديدة البرودة. إنه مكتمل بمهايئات إنهاء الكابلات المناسبة لكابلات XLPE ومقابض التشغيل والمرافق اللازمة لاختبار الكابلات.
4. موصلات Busbar مشعة لتقليل تركيزات الإجهاد الثنائي وهي مصنوعة من النحاس.
No |
العنصر |
|
وحدة |
بيانات |
1 |
الفولطية |
|
|
11/12 |
2 |
تردد الطاقة يتحمل |
جاف |
kV |
42/50 |
مبلل |
دافع البرق يتحمل الجهد (قيمة الذروة) |
75/65 |
3 |
التصنيف الحالي |
|
630/1250 |
4 |
تيار كسر الدائرة القصيرة المقدر (الذروة) |
kA |
20 |
5 |
التصنيف الحالي لكسر الحلقة المغلقة |
A |
630/1250(C) |
6 |
كابل الشحن المقدر يقطع التيار |
A |
50(C) |
7 |
كابل الخط المقدر لشحن التيار المقاطعة |
A |
10(C) |
8 |
تصنيفها من محول الدائرة كسر التيار |
A |
16 |
9 |
تصنيف صنع التيار (الذروة) |
kA |
50 / 2.5 (مفتاح رئيسي / تأريض) |
10 |
تصنيف تحمل التيار (الذروة) |
11 |
تصنيف الوقت القصير الصمود الحالي |
16/20 |
12 |
تصنيف الوقت القصير الصمود |
s |
3/4 |
13 |
الحياة الميكانيكية |
times |
C/F(2000),v(10000) |
14 |
الرئيسية بسبار |
A |
630/1250 |
14 |
ضغط SF6 المقدر (20 ℃) |
MPa |
0.014 |
15 |
معدل التسرب السنوي سداسي فلوريد الكبريت |
% |
≤0.05 |
16 |
جهد الطاقة المقنن للدائرة الثانوية |
kv |
2 |
17 |
الدائرة الثانوية 1 دقيقة جهد تردد الطاقة |
V |
AC220/DC48/DC24 |
18 |
درجة الحماية |
خزان الغاز |
IP65 |
19 |
التثبيت الداخلي للوحة RMU |
IP3X |
20 |
لوحة RMU مع حاوية خارجية |
IP54 |
