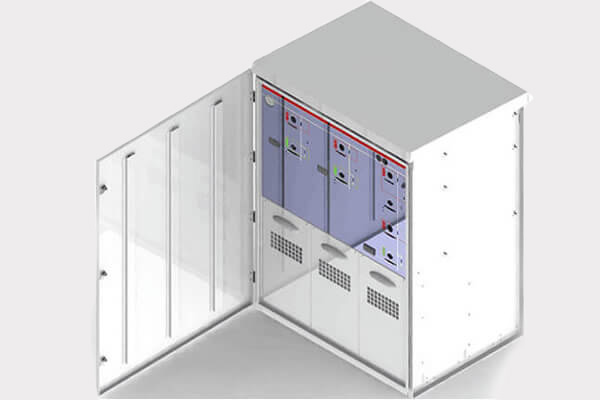

ونRMR سلسلة هو معزول تماما SF6 حلقة شبكة مجلس الوزراء ، هذا المنتج يتوافق مع جيجا بايت واللجنة الانتخابية المستقلة القياسية وتصميم سلامة عالية مجتمعة التبديلخزانة واحدةقواطع دوائر ، قواطع دوائر تحميل
ونRMR سلسلة هو معزول تماما SF6 حلقة شبكة مجلس الوزراء ، هذا المنتج يتوافق مع جيجا بايت واللجنة الانتخابية المستقلة القياسية وتصميم سلامة عالية مجتمعة التبديلخزانة واحدةقواطع دوائر ، قواطع دوائر تحميل المكونات الرئيسية ، على مستوى عال من التكنولوجيا ، والحرف اليدوية الرائعة ، والأداء مستقرة ، عملية آمنة وموثوق بها.RMR سلسلة سادس فلوريد الكبريت حلقة شبكة مجلس الوزراء ، مع عدد وافر من وحدات وظيفية ، وربط حافلة بار المكونات المثبتة في ختم غاز سداسي فلوريد الكبريت مربع ، لا يتعرض إلى أجزاء حيةمجلس الوزراء يعتمد الفولاذ المقاوم للصدأ لوحة ، سمك 3.0mm ، يمكن أن تمنع بشكل فعال من الرطوبة والتآكل الناجم عن الملح الضباب ، المنتج من خلال كسر اختبار ، اختبار دينامية الاستقرار الحراريهذا مجلس الوزراء هو مناسبة لأنّ داخليّة وخارجي تركيب ، لا تتأثر البيئة الخارجية ، وقد RMR سلسلة SF6 حلقة شبكة مجلس الوزراء مع مقاومة عالية الأداء البيئي السيئ ، وتستخدم على نطاق واسع في الصناعية والمدنية حلقة شبكة نظام توزيع الطاقة ، وإمدادات الطاقة المحطة الطرفية ، وخاصة بالنسبة الصغيرة
الثانوية محطة توزيع الكهرباء ، منطقة سكنية في المناطق الحضرية
توالمعايير والمواصفات
تصنيع معدات التبديل
مفاتيح تلبية المواصفات التالية ذات الصلة اللجنة الانتخابية المستقلة
منشورات
اللجنة الانتخابية المستقلة
الفصل الأول
ـ ـ ـ ـ ـ
ظروف العمل
2.2.1 ظروف العمل العادية تصميم يتوافق مع المعايير ذات الصلة ، على النحو التالي
متوسط درجة الحرارة اليومية
ارتفاع الحد الأقصى للتثبيت الارتفاع
سرعة الرياح أقل من 35M
شدة زلزالية لا تتجاوز درجة ؛
ثلاثةالمزايا الرئيسية الجديدة RMR
خزان غاز سداسي فلوريد الكبريت
RMR يستخدم غاز سداسي فلوريد الكبريت مثل العزل والتبريد المتوسطة
سادس فلوريد الكبريت الواردة في خزان الفولاذ المقاوم للصدأ الملحومةتلك الحياةنظام الضغط هو نظام الختم مع خدمة الحياة أكثر من 30-yearsمعدل التسرب أقل من 0.1 ٪ في السنةمن أجل ضمان موثوقية لحام وضيق ، جميع أعمال اللحام تتم عن طريق الكمبيوتر التي تسيطر عليها الروبوتالكهربائية والميكانيكية البطانات من خلال خزان النفط هي التي فرضت على جودة عالية يا الدائريوبالإضافة إلى ذلك ، الميكانيكية بوش أيضا رمح الدورية التي تربط رمح التبديل إلى رمح المقابلة من آليةرمح الروتاري هو مختومة من قبل مجموعتين من الغازجميع خزانات سادس فلوريد الكبريت يجب أن تمر اختبار تسرب قبل التضخماختبار التسرب و التضخم في فراغ الغرفةالخطوة الأولى في اختبار تسرب هو تفريغ جميع الهواء في خزان SF6ثم ملء خزان سادس فلوريد الكبريت مع الهيليوماختبار للكشف عن جميع التسريبات المحتملة بسبب خصائص الهليومإذا كان سادس فلوريد الكبريت يمكن أن تمر هذه التجربة ، الهليوم سيتم ضخ فراغ واستبدالها مع سادس فلوريد الكبريت.
4.1 التطبيقات الرئيسية الداخلية وتخطيط التطبيقات
| مجموعة CCC | تركيبة VVV |
 |
 |
 |
 |
| تركيبة CVC/CCV/CVV/VCV | تركيبة إطار التعاون القطري/CFC/CFF/FCF/CCF |
 |
 |
 |
 |
جميع البعد أعلاه الجمع هو نفسه: 1020×750×1345mm
4.2 خاص المطلوبة مخططات التطبيقات الداخلية & تطبيق تخطيط
| تركيبة CFV | تركيبة CFF/ FFF |
 |
 |
 |
 |
إذا كان أي خاص مطلوب لإضافة لوحات إضافية مثل: C، F، V، أو وحدة القياس، موصل كابل، يرجى التشاور معنا قبل النظام.
وظيفة وحدة قياسية والبعد
| نوع | نوع وظيفة | العرض(مم) |
| ج | مفتاح فاصل التحميل | 325 |
| و | تركيبة الصمامات المبدلة | 325 |
| Vcb | 3-موقف التبديل + VCB | 325 |
|
م |
وحدة القياس | 700 |
| Sv | قسم شريط الحافلات +VCB | 650 |
| وحدة الراحة البعد هو نفسه: 325mm | ||
ملاحظة:
كل البعد أعلاه مزيج هو نفسه: 1020×750×1345mm.
| لا | البند | وحده | البيانات | |
| 1 | تقدير الجهد | 12/24 | ||
| 2 | قدرة تردد تحمل | الجافه | كيلوفولت | 42/50 |
| الرطب | ||||
| الاندفاع البرق تحمل الجهد (قيمة الذروة) | 75/65 | |||
| 3 | تصنيف الحالي | 630/1250 | ||
| 4 | تصنيف ماس كهربائى كسر التيار (الذروة) | ان | 20 | |
| 5 | تصنيف مغلق حلقة كسر الحالي | ألف | 630/1250(C) | |
| 6 | كبل تقييم الشحن المقاطعة الحالية | ألف | 50(ج) | |
| 7 | خط تقييم الشحن مقاطعة المقاطعة الحالية | ألف | 10(ج) | |
| 8 | تصنيف قبالة محول الدائرة كسر التيار | ألف | 16 | |
| 9 | تصنيف صنع الحالي (الذروة) | ان | 50/2.5 (مفتاح رئيسي/ أسس) | |
| 10 | تصنيف الصمود الحالي (الذروة) | |||
| 11 | تصنيف قصيرة الوقت تحمل الحالية | 16/20 | ||
| 12 | تصنيف الوقت القصير تحمل الوقت | S | 3/4 | |
| 13 | الحياة الميكانيكية | مرات | C/F(2000), v(10000) | |
| 14 | حافلة رئيسية | ألف | 630/1250 | |
| 14 | SF6 ضغط تصنيف (20 درجة مئوية) | الكروب الذهنيه | 0.014 | |
| 15 | SF6 معدل التسرب السنوي | % | ≤0.05 | |
| 16 | الدوائر الثانوية تصنيف الجهد السلطة | كيلوفولت | 2 | |
| 17 | الثانوي citcuit 1min الجهد تردد الطاقة | الخامس | AC220/DC48/DC24 | |
| 18 | درجة الحماية | خزان الغاز | IP65 | |
| 19 | تركيب لوحة RMU في الأماكن المغلقة | IP3X | ||
| 20 | لوحة RMU مع حاوية في الهواء الطلق | IP54 | ||
إذا كان لديك طلب خاص ، يرجى استشارة لنا قبل النظامعلى سبيل المثال
ارتفاع الحالي 1250A
قطع التيار الكهربائي عالية ؛
ثلاثة ، وارتفاع العزلانتظر
تحميل كسر التبديل
تحميل كسر التبديل هو نوع من ثلاثة موقف عزل التبديل التأريض التبديل مع غاز سداسي فلوريد الكبريت كمافي موقف قطع التبديل لتلبية متطلبات عزل التبديل
|
3-bit تحميل كسر التبديل ، التبديل ، وأسس آلية الربيع تتكون من واحد في الربيع الحركة ، آلية التشغيل المزدوج الربيعبين بين ربيع مزدوجة آلية التشغيل المستخدمة في مجلس الوزراء التبديل وحدة يمكن أن تتحقق تلقائيا رحلة |
 |
4.2 حلقة فراغ الكأس
|
RMR فراغ دائرة الكسارة مع زجاجة فراغ توقفالمدخلات الحاليةسریال الدائرة الرئيسية قواطع دوائر متصلة 3-bit عزل التبديل التأريضبين العمليات فراغ قواطع دوائر التبديل العزلة التبديل الميكانيكية المتشابكة هيكل مدمج ، بنية بسيطة ، عملية آمنة |
 |
الصمامات
من خلال رحلة الجهاز ، فإنه يعمل مثل تبديل الصماماتاثنين من مفاتيح التأريض على كلا الجانبين من الصمامات لضمان السلامة الشخصية للمشغلين
|
اثنين من مفاتيح التأريض تعمل في وقت واحد تبديل الصمامات التأريض التبديل الميكانيكية التعشيق لمنع الوصول غير المصرح به فيوز اتصال الغطاء السفلي يمكن الاتصال اتصال الصمامات أيضا المتشابكة ميكانيكيا مع الأرض التبديل حامل الصمامات مختومة بإحكام ، والغبار و الرطوبة |
 |
اختيار الصمامات حماية المحولات إشارة معايير اللجنة الانتخابية المستقلة
5.1 ضغط الغاز متر الكثافة
 |
 |
| إنذار الجهد المنخفض الكثافة | مقياس الكثافة العالمي |
كل خزان RMU مزودة مقياس الكثافة لرصد ضغط الغاز في خزانإذا كان مؤشر قياس الضغط في المنطقة الخضراء من خزان الوقودفحص مقياس الكثافة بانتظام للتأكد من أن الضغط هو في النطاق العاديوبالإضافة إلى ذلك ، يمكن أن توفر أيضا كثافة متر مع انخفاض الضغط التنبيهالصك هو المقدمة من قبل العملاء
ج نوع الغلاف
| ج نوع الغلاف | اتصال من الكابلات ذات الجهد العالي يتم عن طريق الكابل نوع جانظر الصورة اليمنىج نوع الغلاف مصنوع من راتنجات الايبوكسيقائد هذاج نوع محمية تماما الكوع موصل كابل للاستخدام معا ، هو الحل المثالي لمشكلة الرطوبة أو التكثيف في المنطقة |
|
| مؤشر الجهد | كل وحدة مجهزة الجهد مؤشر مع مرحلة التفتيش المقبسوصف المنتجسطوع عالية ، زاوية عرض واسعة ، وحياة طويلة |  |
| خطأ المؤشر | خطأ المؤشر هو اختياري خطأ المؤشر الذي يستخدم للكشف عن ماس كهربائىكشف دقيق ، إشارة واضحة |  |
جميع الأجزاء المذكورة أعلاه هي معيار التكوين ، إذا كان لديك طلب خاص ، يرجى استشارة لنا
صفر تسلسل CT
| CT صفر تسلسل المقدمة وفقا لمتطلبات العملاءعندما شنت على البطانة الخارجيةمتطلبات التصوير المقطعييجب أن تكون الأرض موثوق بها ، لا يسمح الجانب الثانوي فتح الدائرة ، وإلا فإنه يمكن أن يسبب أضرار جسيمة على المعدات ، بل تهدد السلامة الشخصية |  |
الكوع موصل كابل والاكسسوارات ذات الصلة
|
الجبهة بيند موصل كابل أسلاك النحاس ضغط الأساسية النحاس موصل موصل كابل إضافي اختياري الكوع نوع صواعق إضافية
|
 |
مقبض التشغيل
| التعامل مع اثنين من الجانب ، دليل تحميل كسر التبديل ، قواطع دوائر التبديل التأريض, |  |
مرحلات الحماية
|
rp260 حامي التتابع الحماية الرقمية التلقائي امدادات الطاقة حماية يوسف فشل تقرير حماية من الأشعة فوق البنفسجية حماية التردد الاحتياجات الأخرى التي يمكن مناقشتها |
 |
ملاحظة:
أعلاه هو البعد عن ثلاثة وحدة الجمع، كل البعد حول CCC، FFF، CCV، VVV، CVV، CFV، FFV، CCF هو نفسه.
طريقة التمديد حسب الاتصال العلوي
لوحدة الدائري الرئيسية العادية مجتمعة من قبل ثلاثة وحدة معا، أعلاه يظهر لنا مرجع الصورة. إذا كان مطلوبا أكثر من ذلك، الثابتة والمتنقلة استشارة لنا.
