خلفية:
تتطلب حماية وإدارة محولات MV / LV في بيئة ريفية قواطع محددة للدوائر متوافقة مع حمولات كبيرة غير متوازنة ، وبالتالي ضمان الاستغلال الكامل للطاقة المثبتة ، حتى في العمليات غير المتوازنة.
الأوصاف:
وحدة قاطع الدائرة
يستخدم قاطع الدائرة Tetrapolar (محمية ثلاث مراحل + محايدة) تقنية كسر الهواء: يتم تقسيم ARC إلى أقسام مختلفة بواسطة حواجز معدنية.
عندما يكون قاطع الدائرة مفتوحًا ، يتم إجراء اتصال كهربائي لوضع المحول المحايد على الأرض.
عند إغلاق قاطع الدائرة ، تحد فجوة الشرارة من ارتفاع إمكانات LV المحايدة من الأرض ، بقيمة تتجاوز 10 كيلو فولت.
وحدة الرحلة الرقمية
تحمي وحدة الرحلة الرقمية المحول المثبت على القطب البالغ 50 كيلو فولت أمبير ، 100 كيلو فولت أمبير أو 160 كيلو فولت أمبير ، وتعمل مع محول تقليدي (بدون حماية داخلية) أو محول جديد مع الصمامات MV (TPC). يجب على المستخدم فقط تعيين المعدل الصحيح من المحدد ، وفقًا لقوة Transformer.

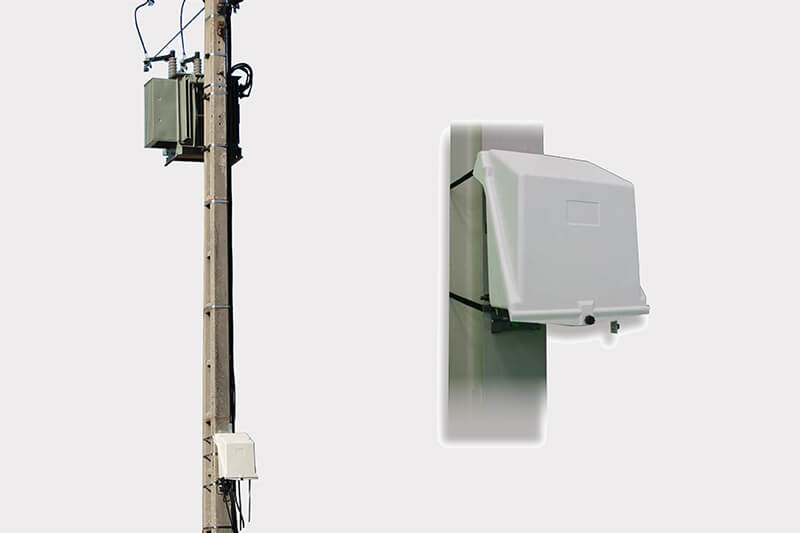

قاطع القطب دائرة
|
|
الدائرة ب
|
قواطع
|
|
D165T
|
D265T
|
|
اساسي
|
HN 63-S-11
|
HN 63-S-11
|
|
الفولطية
|
440 V
|
440 V
|
|
التصنيف الحالي
|
165 A
|
265 A
|
|
مصنفة قدرات القصيرة القصيرة لدائرة القصر صنع تيار
|
4 000 A
6 800 A
|
6 400 A
11 700 A
|
|
عدد الاقطاب
|
4
|
4
|
|
عدد المخرجات
|
1 ouput
|
2 outputs
|
|
كابلات المقاطع المتقاطعة
|
25 / 70 mm2
|
50 / 150 mm2
|
|
تصنيف التردد الصودي أمام الجهد (50 هرتز -1 دقيقة)
|
4 kV
|
4 kV
|
|
|
|
|
10 kV
|
10 kV
|
|
صُنعت الدافع الصاعق الجهد (1.2/50µs)
|
20 kV
|
20 kV
|
|
نظام التحكم
|
يدوي
|
يدوي
|
|
تثبيت
|
القطب الأوسط أو العلوي
|
القطب الأوسط أو العلوي
|
وحدة الرحلة الرقمية
|
|
P = 50 kVA
|
P = 100 kVA
|
وقت الرحلة
|
P = 160 kVA
|
وقت الرحلة
|
|
U = 440 V
|
U = 440 V
|
U = 440 V
|
|
I = 72,2 A
|
I = 144,3 A
|
I = 231 A
|
|
التيار في كل مرحلة (في أ)
|
التيار في كل مرحلة (في أ)
|
التيار في كل مرحلة (في أ)
|
|
1
|
2
|
3
|
1
|
2
|
3
|
Min
|
Max
|
1
|
2
|
3
|
Min
|
Max
|
|
درجة الحرارة =+20 درجة مئوية
|
|
الحمل الأولي
|
48
|
48
|
48
|
96
|
96
|
96
|
|
|
155
|
155
|
155
|
|
|
|
ثلاث مراحل
|
85
|
85
|
85
|
170
|
170
|
170
|
1 h 35
|
1 h 10
|
280
|
280
|
280
|
55 mn
|
1 h 10
|
|
100
|
100
|
100
|
200
|
200
|
200
|
25 mn
|
320
|
320
|
320
|
26 mn
|
|
160
|
160
|
160
|
320
|
320
|
320
|
30 s
|
6 mn
|
500
|
500
|
500
|
30 s
|
7 mn 30 s
|
|
الحمل الزائد المتوازن
|
950
|
950
|
950
|
1900
|
1900
|
1900
|
0,02 s
|
0,2 s
|
3000
|
3000
|
3000
|
0,02 s
|
0,1 s
|
|
2000
|
2000
|
2000
|
4000
|
4000
|
4000
|
0,02 s
|
0,05 s
|
5640
|
5640
|
5640
|
0,015 s
|
0,025 s
|
|
6400
|
6400
|
6400
|
0,015 s
|
0,020 s
|
|
ثلاث مراحل
|
58
|
58
|
120
|
116
|
116
|
240
|
1 h 50
|
50 mn
|
185
|
185
|
400
|
32 mn
|
33 mn
|
|
58
|
58
|
160
|
116
|
116
|
320
|
15 mn
|
185
|
185
|
500
|
11 mn
|
|
عقيدة غير متوازنة
|
58
|
58
|
220
|
116
|
116
|
440
|
30 s
|
7 mn
|
185
|
185
|
700
|
30 s
|
4 mn
|
|
0
|
0
|
950
|
0
|
0
|
1900
|
0,02 s
|
0,2 s
|
0
|
0
|
3000
|
0,02 s
|
0,1 s
|
|
درجة الحرارة =-25 درجة مئوية
|
|
الحمل الأولي
|
76
|
76
|
76
|
152
|
152
|
152
|
|
|
240
|
240
|
240
|
|
|
|
ثلاث مراحل
|
110
|
110
|
110
|
220
|
220
|
220
|
1 h
|
44 mn
|
350
|
350
|
350
|
1 h
|
45 mn
|
|
الحمل الزائد المتوازن
|
130
|
130
|
130
|
260
|
260
|
260
|
14 mn
|
420
|
420
|
420
|
14 mn
|
|
190
|
190
|
190
|
380
|
380
|
380
|
30 s
|
5 mn
|
600
|
600
|
600
|
30 s
|
5 mn
|
|
ثلاث مراحل
|
87
|
87
|
130
|
174
|
174
|
260
|
2 h 15
|
30 mn
|
280
|
280
|
420
|
2 h 15
|
48 mn
|
|
عقيدة غير متوازنة
|
87
|
87
|
180
|
174
|
174
|
360
|
10 mn
|
280
|
280
|
560
|
13 mn
|
|
87
|
87
|
240
|
174
|
174
|
480
|
30 s
|
6 mn
|
280
|
280
|
760
|
40 s
|
5 mn 40 s
|
|
درجة الحرارة =+50 درجة مئوية
|
|
الحمل الأولي
|
25
|
25
|
25
|
50
|
50
|
50
|
|
|
80
|
80
|
80
|
|
|
|
ثلاث مراحل
|
70
|
70
|
70
|
140
|
140
|
140
|
1 h 30
|
1 h 07
|
231
|
231
|
231
|
1 h 05
|
1 h 05
|
|
الحمل الزائد المتوازن
|
90
|
90
|
90
|
180
|
180
|
180
|
20 mn
|
300
|
300
|
300
|
17 mn
|
|
160
|
160
|
160
|
320
|
320
|
320
|
45 s
|
5 mn
|
500
|
500
|
500
|
35 s
|
5 mn 40 s
|
|
ثلاث مراحل
|
48
|
48
|
100
|
96
|
96
|
200
|
1 h
|
1 h
|
155
|
155
|
320
|
1 h
|
1 h
|
|
عقيدة غير متوازنة
|
48
|
48
|
130
|
96
|
96
|
260
|
15 mn
|
155
|
155
|
420
|
15 mn
|
|
48
|
48
|
200
|
96
|
96
|
400
|
30 s
|
7 mn
|
155
|
155
|
650
|
30 s
|
7 mn
|
