RWK خط علوي حماية التبديل الذكي وحدة تحكم ذكي الجهد المتوسط وحدة مراقبة الشبكة العلوية، ويمكن تجهيزه مع RCW(ER) نوع فراغ قاطع الدائرة لتحقيق الرصد التلقائي، وتحليل الأخطاء وسجلات الحدث.
نظرا لنا شبكة طاقة سلامة لقطع خط الصدع وعملية الاسترداد التلقائي والتشغيل الآلي للطاقة.
RWK سلسلة مناسبة لمدة تصل إلى 35kV التبديل في الهواء الطلق باستخدام، وتشمل: قواطع دائرة فراغ، قواطع دائرة النفط وقواطع دوائر الغاز.
وحدة تحكم ذكية RWK هو جمع مع خط حماية، والسيطرة، وقياس ورصد الجهد والإشارات الحالية المتكاملة أتمتة وأجهزة التحكم في الهواء الطلق.
RWK هي وحدة إدارة تلقائية لطريقة واحدة / طرق متعددة / شبكة حلقة / مصدرين للطاقة ، مع جميع الجهد والإشارات الحالية وجميع الوظائف.
RWK عمود التبديل ذكي
تحكم يدعم: اللاسلكية (GSM/ GPRS/ CDMA)، وضع إيثرنت، واي فاي، والألياف البصرية، الناقل خط الطاقة، RS232/485، RJ45 وغيرها من أشكال الاتصالات، ويمكن الوصول إلى معدات المباني محطة أخرى (مثل TTU، وحدة حرارية بريطانية، DTU، الخ).

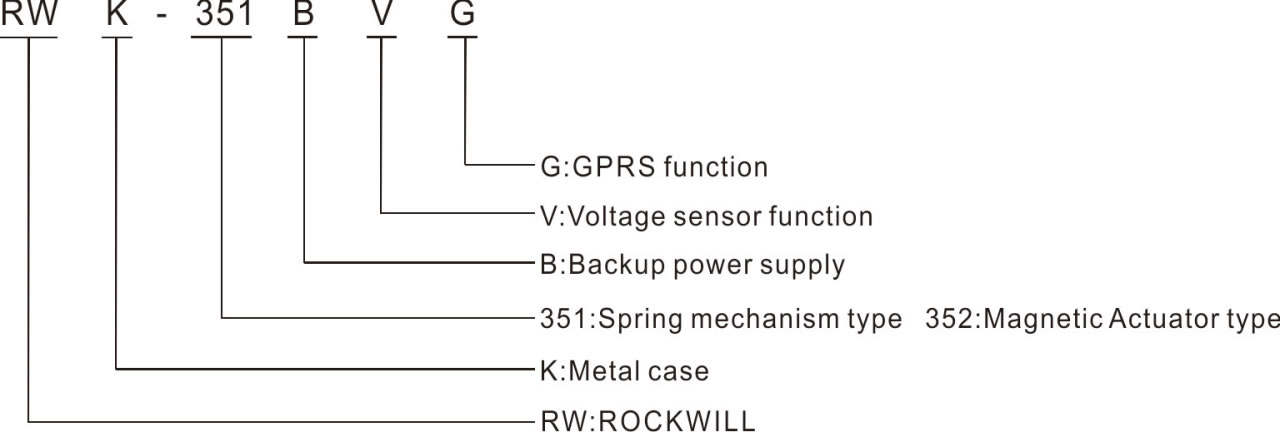

تعريف وضع المنتج
حماية كلمة المرور – 2 المستويات.
تتوفر أنظمة 50Hz/60Hz واثنين من الطور/ ثلاثة مراحل طريقة الأسلاك، بحيث يتم توسيع نطاق استخدام الجهاز.
تكوين الحماية كاملة، ويمكن تشغيل جميع وظائف الحماية وإيقافها بمرونة.
9-اتجاه الفكرية تحويل قيمة المدخلات.
ذاكرة فلاش سعة كبيرة يمكن أن تسجل ما لا يقل عن 100 مرة
من الأحداث التاريخية، ولن البيانات فقدان حتى السلطة هو خارج. يمكن استخدام حلقة تشغيل الدوائر على حد سواء الحالية المباشرة أو بالتناوب، والتكيف الذاتي فتح / إغلاق وظيفة الفرامل، والتي يمكن أن تعمل معا مع مختلف من الكواطع، والعملية بسيطة وموثوق بها.
الجهاز لديه وظيفة كاملة التفتيش الذاتي لمراقبة في الخدمة ظروف العمل في أجزاء مختلفة من الجهاز، وضمان موثوقية الجهاز.
79 السيارات أعد الإغلاق(أعد الإغلاق)
50P لحظي / محدد الوقت
زيادة التيار(P.OC) 51P المرحلة الوقت زيادة التيار(منحنى P.سريع/ منحنى P.تأخير)
50G الأرض المتبقية لحظي / 51G المتبقية الأرض الوقت-الوقت المحدد (منحنى
G.سريع/G.تأخيرمنحنى)
50N الأرض المحايدة لحظي/ محدد الوقت زيادة التيار(N.OC)
50S صدع الأرض الحساسةEF (SEF)
51N محايد الأرض الوقت-التيار (منحنى N.سريع/ منحنى N.تأخير)
51c التحميل البارد (الحمل البارد)
TRSOTF التبديل-إلى-خطأ(SOTF)
81 حماية التردد(81 تردد)
67 السلبية تسلسل التيارات المفرطة (Nega.Seq.OC)
27 تحت الجهد (L.تحتفولت)
59 على الجهد (L.زيادةفولت)
59N صفر تسلسل على الجهد (N.زيادةفولت)
المراحل الابتدائية / الثانوية
وتيارات الأرض التيارات
خط أساسي
/ ثانوي
والمرحلة
الفولتية الظاهرية قوة
وعامل قوة حقيقي ومتفاعل قوة تاريخية تسجيل الطلب إيجابية المرحلة تسلسل الجهد & تيار المرحلة السلبية الحالية تسلسل الجهد
& تيار المرحلة الصفر
تردد
ثنائي الإدخال / الإخراج حالة
دائرة حالة رحلة صحية / فشل
الوقت والتاريخ
سجل
سجلات الحدث
RS485/USB أو RS485/RS232 منفذ وبروتوكولات
إيثرنت/RJ45 -IEC60870-5-101، IEC60870-5-104، DNP3.0 أو سجلات
أخطاء أحداث مودبوس
RTU
قياس الأوامر عرض المزامنة الوقت وتغيير الإعدادات
