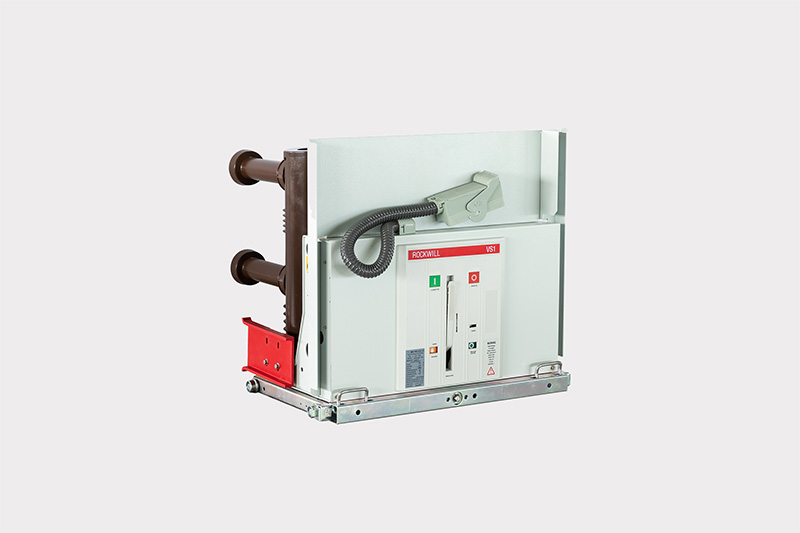

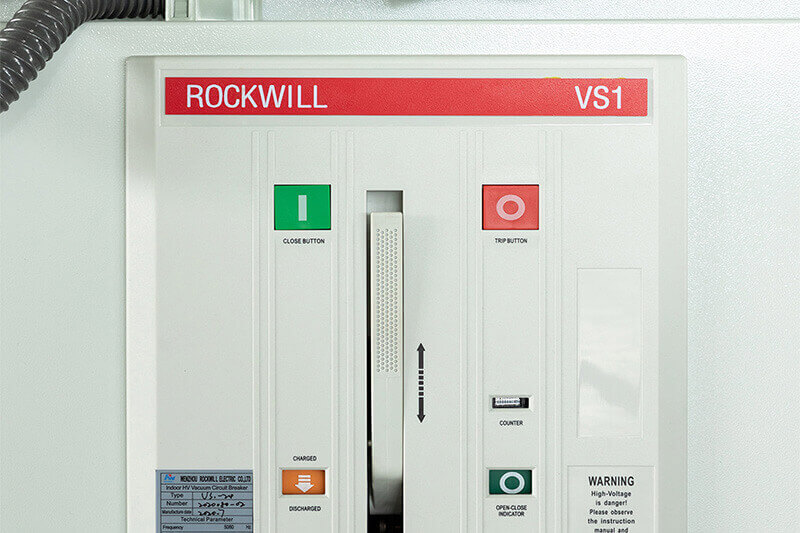

الصين VS1 (ZN63A) -12/24 قاطع الدائرة الفراغية AC الداخلي النموذجي هو نوع من مجموعة مفاتيح HV الشاملة والمختومة تمامًا ، ولها أبعاد قابلة للضغط وحجم صغير. ينطبق VCB على نظام الطاقة من الفولتية المقدرة 12kV و 24kV ، ثلاثي الأطوار و AC 50 / 60Hz. إنه قابل للتطبيق في مناسبات مع عمليات متكررة ، ويعمل على حماية والتحكم في الخط والأجهزة الكهربائية.
مواصفات المنتج
يتوافق مع معايير IEC62271 و GB1984 و JB3855 و DL1403
مادة وشكل اتصال مثاليان ، مما يضمن انخفاض قيمة تحمل التيار ومقاومة تلامس مستقرة
تصميم متكامل لدائرة موصلة رئيسية مصنوعة من مادة عزل مركبة وآلية تشغيل
مكونات وأجزاء قليلة ، هيكل مدمج ومنطقي ، لضمان تشغيل أكثر موثوقية وأمانًا
يتيح التصميم المضغوط تثبيت القاطع داخل جميع المفاتيح الكهربائية تقريبًا
يمكن لأسطوانة العزل راتنجات الايبوكسي أن تتحمل التأثيرات البيئية الشديدة ، مما يتيح استخدام قواطع VS1 في جميع أنواع المواقف.
أداء تكلفة فائق ، خيار مثالي للبرامج الهندسية
شروط تطبيق المنتج
درجة حرارة الهواء المحيط: -15 إلى + 40 متوسط درجة الحرارة لا يتجاوز 45
متوسط الرطوبة النسبية: 95٪ يجب ألا يزيد متوسط ضغط بخار الماء اليومي عن 2.2 كيلو باسكال ، ويجب ألا يزيد متوسط الرطوبة النسبية الشهرية عن 90٪
يجب ألا يزيد متوسط ضغط البخار اليومي عن 2.3 كيلو باسكال ، ويجب ألا يزيد متوسط ضغط البخار الشهري عن 1.8 كيلو باسكال.
الارتفاع: ≤1500 م
الهواء المحيط غير ملوث بشكل واضح بالغبار أو الدخان أو الغازات المسببة للتآكل أو القابلة للاشتعال أو الأبخرة أو ضباب الملح
يجب ألا يتجاوز اتساع التداخل الكهرومغناطيسي المستحث في النظام الثانوي 1.6 كيلو فولت
لا توجد مخاطر سقوط المياه ، والقابلة للاشتعال والانفجار في أماكن التطبيق ، بدون الغازات الكيميائية المسببة للتآكل والاهتزازات العنيفة.
ملاحظة: دعم التخصيص للمتطلبات الخاصة.
No. |
العنصر |
وحدة |
معامل |
1 |
الفولطية |
كيلو فولت |
12/24 |
2 |
تواتر الطاقة المقنن صمد أمام الجهد (1 دقيقة) |
كيلو فولت |
42/48 |
3 |
صنفت الدافع المصنوع من إضاءة الجهد (الذروة) |
كيلو فولت |
75/85
|
4 |
تردد مصنف |
هرتز |
50
|
5 |
التصنيف الحالي |
أ |
63/1250/1600/2000/2500/3150/4000*
|
6 |
تصنيف الدائرة القصيرة التيار
|
ال |
20 25 31.5 40 50
|
7 |
تم تصنيف الوقت القصير للتيار
|
ال |
20 25 31.5 40 50
|
8 |
تم تصنيف الوقت القصير للتيار |
ال |
50 63 80 100 125
|
9 |
تصنيف الذروة الصلبة التيار |
ال |
50 63 80 100 125
|
10 |
مدة الدائرة القصيرة المقدرة |
s |
4 |
11 |
تواتر قوة الدائرة الثانوية تحمل الجهد (1 دقيقة) |
كيلو فولت |
2 |
12 |
تم تصنيفه على التيار المكثف الفردي/متتالي |
أ |
630/400(800/400-40kA**)
|
13 |
أوقات كسر 100 ٪ من العمل |
مرات |
50 (30 مرة في 40KA ، 20 مرة في 50KA)
|
14 |
وقت الإغلاق |
تصلب متعدد |
35-70
|
15 |
وقت مفتوح |
تصلب متعدد |
20-50
|
16 |
التحمل الميكانيكي |
مرات |
20000 10000 (50kA)
|
17 |
جهد عملية فتح/إغلاق مصنفة |
في |
AC 110/220 DC 110/220
|
18 |
الجهد المصنف لشحن المحرك |
في |
AC 110/220 DC 110/220
|
19 |
إغلاق وقت كذاب |
تصلب متعدد |
≤ 2
|
20 |
فتح التزامن |
تصلب متعدد |
≤ 2 |
21 |
إغلاق التزامن |
تصلب متعدد |
≤ 2 |
22 |
تصنيف تسلسل التشغيل |
|
O-0.3s-CO-180s-CO O-180s-CO-180s-CO (50kA)
|
