Economiseur automatique économique
Le réenclencheur économique économique de type RCW (N) est un appareillage à combinaison simple de classe qui est isolé avec une technologie de coupure de vide, avec un revêtement en caoutchouc silicone et une protection de relais simple et équipé d'un mécanisme à ressort permettant une fermeture automatique selon la séquence d'opération O-0.5-CO- 15S-CO.
Ce type de réenclencheur automatique est un réenclencheur automatique de version de base, qui est équipé de 3 transformateurs de courant et d'un mécanisme à ressort et d'un contrôleur économique.
Le réenclencheur automatique de type RCW (N) est un appareillage terminal exact qui permet d’utiliser en position frontale du transformateur de distribution (ou du disjoncteur de protection du transformateur de puissance de la sous-station secondaire) des protecteurs similaires à un sectionneur ou à un disjoncteur avec protection de relais.
Ainsi, le réenclencheur automatique de type RCW (N) est en réalité un disjoncteur à dépression à mécanisme de ressort de type motorisé avec un dispositif d’ouverture / fermeture manuel et motorisé. Il est adapté à une utilisation sur une grille simple comme disjoncteur de protection et de commutation.
Le réenclencheur automatique de type RCW (N) est un appareillage de conception très compacte, qui utilise beaucoup, dans le monde entier, la plage de tension nominale de 6kV à 40,5kV. Niveau d’isolation à 200 kV max. Les valeurs nominales actuelles vont de 630A à 1250kA, 25kA.
Plus d'informations s'il vous plaît nous contacter par e-mail:barry@rockwill.cn

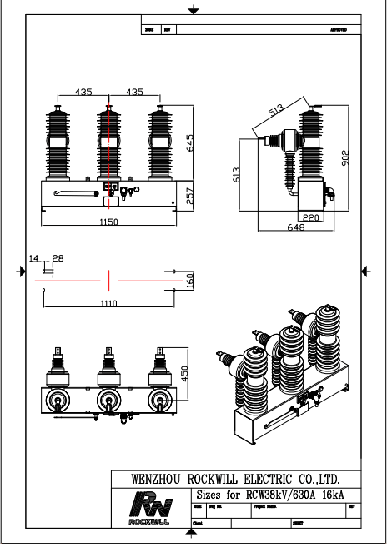

N
|
Article
|
Unité
|
Les données
|
1
|
Tension nominale maximale
|
kV
|
12
|
15
|
27
|
38
|
2
|
Courant nominal
|
A
|
630/800/1250
|
3
|
Fréquence nominale
|
Hz
|
50/60
|
4
|
Fréquence de puissance 1min
|
Sec
|
kV
|
45
|
55
|
65
|
95
|
Humide
|
30
|
45
|
55
|
80
|
5
|
Tension de tenue aux impulsions de foudre (crête)
|
kV
|
75/95*
|
95/100*
|
125/150*
|
170/200*
|
6
|
Courant nominal de coupure en court-circuit
|
kA
|
12.5/16/20/25*
|
7
|
Courant nominal de commutation de courant court (pic)
|
kA
|
31.5/40/50/63*
|
8
|
Valeur de crête nominale résister au courant
|
kA
|
31.5/40/50/63*
|
9
|
Courant de courte durée 4S
|
kA
|
12.5/16/20/25*
|
11
|
Noté en fonctionnement circulent
|
|
O-0.5S-CO-15-CO
|
10
|
Courant de rupture de fréquence sous court-circuit nominal
|
time
|
200
|
12
|
Mécanisme de vie
|
time
|
10000
|
13
|
Boucle secondaire 1 min fréquence de tenue
|
kV
|
2
|
14
|
Alimentation auxiliaire
|
Vac
|
220±20%
|
15
|
Banque de batterie
|
Vdc
|
12×2
|
16
|
|
Vdc
|
|
● Environnement de service
1. température de l'air: température maximale: + 85 ℃; Température minimale: -45 ℃
2.Humidité: humidité moyenne mensuelle 95%; Humidité moyenne quotidienne 90%.
3.Altitude au-dessus du niveau de la mer: Altitude d'installation maximale: 2500 m ou plus.
4. Air ambiant non apparemment pollué par des gaz corrosifs et inflammables, de la vapeur, etc.
5.Summer barométrique 84,7 kpa (635 mmhg) barométrique hiver
6.Humidité de 13 mg et pression de vapeur 17 mm / hg. Pas de shake violent fréquent.
●Offre
Avec des classes facultatives pour la plage de courant nominale:
Pour 11/15 kV, avec 630a, 20ka Capacité de rupture. 800a, capacité 20KA et 1250A, 20KA.
Pour 27 kV, avec 630a, 20ka Capacité de rupture. 800a, capacité 16KA et 1250A, 25KA.
Pour 38KV, avec 800A, 20KA et en expansion 1250A, .25KA RCW38M.
Avec des cours en option pour les styles d'installation:
Monophasé, recloseur sous vide et triphasé, recloser sous vide.
Avec des courbes de protection des relais en option pour le choix de l'utilisateur:
Protection de sur-courant instantanée.
Protection de sur-courant du synchronisation.
Séquence négative Protection de sur-courant.
Protection directionnelle sur-courant (*).
Protection sur la surtension./under Protection de tension.
Plus de fonctions de relais peuvent être personnalisées.
Avec un choix facultatif par localement ou à distance.
Avec des protocoles de communication en option et un port d'E / S pour le choix de l'utilisateur:

Ports RS-232 et RS-485 support.
DNP3.0 Protocole de communication Support (*).
Le protocole de communication MODBUS est facultatif (*).
CEI 60870-5-101 Support de protocole de communication.
IEC 60870-5-104 Protocole de communication Protocole. (*).
Le recloser peut communiquer via le modem GPRS (ou GSM) avec une langue anglaise ou chinoise (*).
Avec des fonctions facultatives pour l'utilisateur.
Courants nominaux, courant de phase du système.
Tensions nominales, tension de phase système et tension d'alimentation à basse tension secondaire. Fréquence, puissance (kWh),
puissance réactive (KV ARH), facteur de puissance.
Avec l'intervalle de recul facultatif pour le pré-programme utilisateur:
Réclacer la prise en charge des moments.
Prise en charge du temps mort.
Avec la fonction d'enregistrement des événements:
Enregistrement des opérations SOE 1000.
Enregistrement de défaut et enregistrement de fonctionnement normal.
Remarque: (*) La moyenne doit personnaliser par le fabricant si nécessaire.
● Fonction de recloser
a) Aperçu de recloser:
Le recloser sous vide de la série RCW est principalement combiné avec le terminal d'intégration, le transformateur de courant, l'actionneur magnétique permanent et son contrôleur de recloser.
b) La fonctionnalité du réservoir de recul:
Les réservoirs recloser sous vide sont fabriqués à partir de l'acier inoxydable 304 # de qualité et sont enduits de poudre d'une couleur gris clair. Classe de protection IP65 entière entière, équipée d'une fiche auxiliaire pour se connecter avec le contrôleur recloser par câble de commande, diamètre ● Nouveaux avantages principaux de RCW

Appareil d'ouverture manuel élevé élevé High Reliable MANUEL DÉPECONDATION DE CLASSIAGE VISIBLE IP67 CLASSE DE PLIG DE CLASSE IP67
Rockwill ® fournit une technologie de clôture de conception spéciale avec son propre brevet, il a demandé la fermeture normale et anormale de la situation. Sa vitesse de fermeture (temps) est conforme à l'IEC62271-100. Cette fonction peut compenser le défaut d'actionneur magnétique qui, lorsque l'actionneur, ne peut pas fonctionner, provoquera l'accident majeur.
Terminal de la primauté incomer (se connecter directement à l'interrupteur réduit la puissance perdue)
Transformateur de courant
(conception modulaire externe facile pour le contrôle et la maintenance de la qualité)
Précision: ± 0,2% Ratio: 200/400/800-1
Capacité: 2.5VA / 5VA
Fréquence de puissance résiste à 25KV
et 70 kV pendant une minute.
Niveau d'isolation de base 95 kV et 170 kV
L'insert de l'interrupteur sous vide du recul dans un poteau solide en résine époxy et enduit externe avec un matériau stable fiable élevé: le caoutchouc de silicone fluorocarbone (γ-trifluoro propyl méthyl polysiloxane) avec une excellente isolation électrique, une résistance aux intempéries, une ozone, une inertie biologique, peut être standard sous l'utilisation à long terme dans -55 ~ +200 ℃.
Capteurs de tension interne
incorporé dans le vide
module d'interrupteur
Côté source ou de chargement
Les connexions éliminent l'extérieur
pts de détection de tension
Noter:
Rockwill ® fournit un actionneur magnétique de type mono-stable de conception modulaire spéciale avec deux bobines contrôlant. C'est le meilleur design pour le disjoncteur sous vide.

● Principales données techniques
N |
Article |
Unité |
Data |
1 |
Tension maximale nominale |
kV |
12 |
15 |
27 |
38 |
2 |
Courant nominal |
A |
630/800/1250 |
3 |
Fréquence nominale |
HZ |
50/60 |
4 |
Fréquence de puissance 1 min |
Dry |
kV |
45 |
55 |
65 |
95 |
Wet |
30 |
45 |
55 |
80 |
5 |
Lightning Impulse Restand Tension (PEAK) |
kV |
75/95* |
95/100* |
125/150* |
170/200* |
6 |
Courant de rupture de court-circuit noté |
kA |
12.5/16/20/25* |
7 |
Courant de commutation de courant court nominal (pic) |
kA |
31.5/40/50/63* |
8 |
Valeur de crête nominale Courant de trait |
kA |
31.5/40/50/63* |
9 |
4s à court de temps résiste au courant |
kA |
12.5/16/20/25* |
11 |
Circulations opérationnelles nominales |
|
O-0.5S-CO-2S-CO-2S-CO |
10 |
Fréquence de courant de rupture sous court-circuit nominal |
time |
200 |
12 |
Vie de mécanisme |
time |
10000 |
13 |
Boucle secondaire 1 min Fréquence de puissance résiste |
kV |
2 |
14 |
Alimentation auxiliaire de la tension |
Vac |
220±20% |
15 |
Banque de batterie |
Vdc |
12×2 |
16 |
Condensateur |
Vdc |
220 |
●Accessoires de RCW
Tous au-dessus des composants isolants pour l'expansion de Bil 200KV en utilisant. Toute question veuillez contacter avec notre ingénieur.

Bouclier de tension supérieure 3 pcs / set
