Quel est le standard du réenclencheur automatique de marque Rockwill? Le réenclenc…
Quel est le standard du réenclencheur automatique de marque Rockwill?
Le réenclencheur automatique standard de Rockwill est pleinement conforme à la norme IEC62271-111 et à la norme ANSI / IEEE C37.60.
Suivez intégralement la norme ci-dessus pour le test de type et le test de routine.
Des fonctions supplémentaires sont proposées, telles que: standard ESKOM, standard TANESCO, standard BPC, standard SEC, DEC, Meralco, KPLC, BREB, ... etc.
En outre, Rockwill fournit même une conception brevetée pour le nouveau réenclencheur, ....
RCW + réenclencheur automatique
Le réenclencheur automatique de type RCW + est normalisé selon la norme ANSI / CEI et est doté d’un mécanisme d’actionnement magnétique, d’un dispositif de fermeture / ouverture manuelle, de 3 capteurs de courant, de 6 capteurs de tension maximum, avec davantage de fonctions fonctionnelles telles que courbes de protection + courbes programmables, coodination logics + logics programble, protocoles de communication programble, logiciel PC, outil de contrôle APP, etc ... avec contrôleur RWK352, ....
---------------------------------------------------
Le réenclencheur de circuit automatique de type RCW + est un réenclencheur à isolant solide à pression nulle Sf6 GAS scellé. avec une ligne de fuite élevée, un niveau d'isolation élevé, convient pour un système de niveau maximum 42kV.
C'est la technologie de coupure de vide, et la classe de protection IP67 IP, elle évite toute influence néfaste sur l'environnement à haute pollution d'humidité, d'incursion de sel ou d'alcali ou de petit animal, etc.
---------------------------------------------------
Le réenclencheur de circuit automatique de type RCW + est approprié pour une utilisation dans des zones importantes ou dans des environnements extrêmement dégradés pour lesquels un ACR normal n’est pas en mesure de fonctionner correctement!
Plus d'informations s'il vous plaît contacter avec nous!

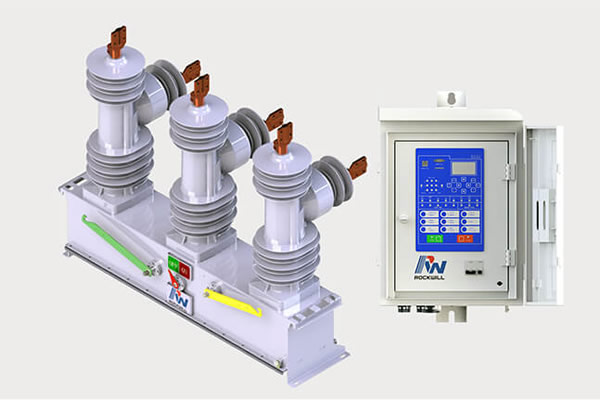

Réenclencheur sous vide mv monté sur poteau Rockwill
|
Le recloser de Rockwill rassemble des protections multi relais comme : |
||
|
EF1/EF2 |
SEF1/SEF2 |
Ramassage de charge froide |
|
Blocage de charge en direct |
Capacité de capture de l’oscillographie |
|
|
Logique programmable |
4 Groupes de protection indépendants |
|
|
Automatisation avancée |
Protection harmonique et surveillance |
|
|
Capacité d’étiquette de ligne chaude |
Séquence de phase négative surcourant |
|
|
Protection contre le temps inverse |
Fonction live line & hot line tag fonction |
|
|
Protection du temps définie |
Protection directionnelle contre les défauts de sol sensibles |
|
|
Deux courbes lentes rapides-deux |
Phase (OV1) & Ligne à ligne (OV2) Au-dessus de tension |
|
|
Ajout temporaire de temps |
Directionnel sur la protection contre les défauts actuels et au sol |
|
|
Élément de protection contre la tension |
Phase sous tension élément équilibré (UV1) |
|
|
Fonction logique capable de programmer |
Élément sous-tension phase-phase (UV2) |
|
|
Coordination des séquences de zone |
Perte d’approvisionnement (UV3) |
|
|
Élément instantané de haut placé |
Protection contre les affaissements de tension (UV4 Sag) |
|
|
Surveillance de la qualité de l’énergie, y compris les indices de performance des systèmes, les affaissements de tension et les houles |
||
|
Contrôle de reclos de tension avec alimentation arrière automatique (restauration fournit des fonctionnalités d’automatisation de boucle) |
||
Si vous voulez plus de fonctions, pls consulter avec nous!
|
Numéro de partie |
RCW15M/630-20 |
RCW27M/630-20 |
RCW38M/630-20 |
|
Détection actuelle |
3 x Transformateurs actuels |
3 x Transformateurs actuels |
3 x Transformateurs actuels |
|
Détection de tension |
3 x Capteurs de tension |
3 x Capteurs de tension |
3 x Capteurs de tension |
|
Type de contrôle |
RWK-351 (en) |
RWK-351 (en) |
RWK-351 (en) |
● Principales données techniques du réenclencheur automatique
| N | Article | Unité | Données | ||||
| 1 | Tension maximale nominale | Kv | 12 | 15 | 27 | 38 | |
| 2 | Courant évalué | Un | 630/800/1250 | ||||
| 3 | Fréquence nominale | Hz | 50/60 | ||||
| 4 | Fréquence de puissance 1min | Sec | Kv | 45 | 55 | 65 | 95 |
| Humide | 30 | 45 | 55 | 80 | |||
| 5 | Impulsion de foudre résister à la tension (pic) | Kv | 75/95* | 95/100* | 125/150* | 170/200* | |
| 6 | Court-circuit évalué brisant le courant | Que | 12.5/16/20/25* | ||||
| 7 | Courant de commutation à court terme évalué (pic) | Que | 31.5/40/50/63* | ||||
| 8 | La valeur maximale nominale résiste au courant | Que | 31.5/40/50/63* | ||||
| 9 | 4S temps court résister au courant | Que | 12.5/16/20/25* | ||||
| 11 | Circulation d’exploitation nominale | O-0.5S-CO-2S-CO-2S-CO | |||||
| 10 | Rupture de la fréquence actuelle en circuit court sous-évalué | Heure | 200 | ||||
| 12 | Durée de vie du mécanisme | Heure | 10000 | ||||
| 13 | Boucle secondaire 1 min fréquence de puissance résister | Kv | 2 | ||||
| 14 | Alimentation en tension auxiliaire | Vac | 220±20% | ||||
| 15 | Banque de batteries | Vdc | 12×2 | ||||
| 16 | Unité condensateur | Vdc | 220 | ||||
● Environnement de service
Température de l'air: température maximale: + 85 ℃; Température minimale: -45 ℃
Humidité: humidité moyenne mensuelle 95%; Humidité moyenne quotidienne 90%.
Altitude au-dessus du niveau de la mer: installation maximale Altitude: 2500 m ou plus.
L'air ambiant n'est pas apparemment pollué par des gaz corrosifs et inflammables, de la vapeur, etc. Pas de shake violent fréquent
● Offre avec des cours en option pour la gamme de courant nominale:
- Type RCW12, note de 6-12 kV avec 630a, 16 ka jusqu'à 1250a, 20ka;
- Type RCW15, note 15-20 kV avec 630a, 16 ka jusqu'à 1250a, 20ka;
- Type RCW27, note22-27 kV avec 630a, 16 ka jusqu'à 1250a, 20ka;
- Type RCW38, note 30-40,5 kV avec 630a, 16 ka jusqu'à 800a, 20ka;
Avec des classes facultatives pour différentes installations d'application de grille: monophasé et trois phases.
Avec la protection et les logiques de relais en option pour le choix des utilisateurs:
+ Protection de sur-courant instantanée.
+ Protection de sur-courant du synchronisation
+ Protection de sur-courant de séquence négative.
+ Protection directionnelle sur-courante (*).
+ Protection sur la surtension./under Protection de tension.
+ Courbes de relais de protection programmables Total 10 courbes ANSI / IEC.
+ Protection de ramassage à la charge à froid TCC + Balise de ligne chaude
+ Protection de la Terre EF / SEF + Coordination de séquence de zone
+ Plus de fonctions de relais peuvent être personnalisées.
Avec les protocoles de communication en option et le port d'E / S pour le choix de l'utilisateur:
Ports RS-232 et RS-485 support.
DNP3.0 Protocole de communication Support (*).
Le protocole de communication MODBUS est facultatif (*).
CEI 60870-5-101 Support de protocole de communication.
IEC 60870-5-104 Protocole de communication Protocole. (*).
Prise en charge du protocole de communication IEC 61850. (*).
Le recloser peut communiquer via le modem GPRS (ou GSM) avec l'anglais ou la langue spécifiée (*).
Avec des fonctions facultatives pour l'utilisateur.
Courants nominaux, courant de phase du système.
Tensions nominales, tension de phase système et tension d'alimentation à basse tension secondaire. Fréquence, puissance (kWh),
puissance réactive (KV ARH), facteur de puissance.
Avec l'intervalle de recul facultatif pour le pré-programme utilisateur:
Réclacer la prise en charge des moments.
Prise en charge du temps mort.
Avec la fonction d'enregistrement des événements:
Enregistrement des opérations SOE 10000.
Enregistrement de défaut et enregistrement de fonctionnement normal.
Remarque: (*) La moyenne doit personnaliser par le fabricant si nécessaire.
● Courbes de surccurrence dans le temps Les informations suivantes décrivent le synchronisation de la courbe pour les paramètres de la courbe et de la numérotation temporelle réalisés pour le temps d'ouverture dans le temps
Éléments Les courbes de relais en surccurrente dans le temps conformément à l'IEEE C37.112-1996 IEEE Standard Inverse Time
Équations caractéristiques pour les relais de surintensité.
| Courbes IEC: | |
 |
C1 (standard inverse) C2 (très inverse) C3 (extrêmement inverse) C4 (inverse de longue date) C5 (court-temps inverse) |
| Courbes américaines: | |
 |
U1 (modérément inverse) U2 (inverse) U3 (très inverse) U4 (extrêmement inverse) U5 (court-temps inverse) |
● Logiciel PC pour les tests de contrôleur, le réglage, la programmation, la mise à jour.
Interface d'amitié humaine Courbe de temps d'ouverture programmable
● Recloser Fonction a) Aperçu de Recloser:
Le recloser sous vide de la série RCW est principalement combiné avec le terminal d'intégration, le transformateur de courant, l'actionneur magnétique permanent et son contrôleur de recloser.
b) La fonctionnalité du réservoir de recul:
Les réservoirs recloser sous vide sont fabriqués à partir de l'acier inoxydable 304 # de qualité et sont enduits de poudre d'une couleur gris clair. Classe de protection IP67 entière entière, équipée d'une fiche auxiliaire pour se connecter avec le contrôleur recloser par câble de commande, diamètre max22 mm, 6 m de longueur (8 m pour spécial).
C'est que la performance peut servir plus de 20 ans dans les circonstances lourdes.
● Nouveaux avantages principaux de RCW
Connecteur de bougie imperméable IndicatorIp67 Visible IndicatorIp67
| 1.Apply ansoft concevoir l'actionneur magnétique haute performance, une maintenance élevée et gratuite |
| 2.Dispositif de clôture manuel |
| 3.Dispositif de blocage automatique pour l'ouverture manuelle |
| 4.Dispositif de verrouillage mécanique |
| 5.Dispositif de verrouillage électronique |
| 6.Compteur mécanique |
| 7.Compteur électronique |
| 8.Visible sur le matériau du réflecteur au sol mécanique indicateur ouvert / plus proche |
| 9.IP67 Réservoir gonflable SF6 Isolation en gaz, valeur pneumatique, baromètre |
| 10.Tany de type intégral. Lug d'allumage, boulon de mise à la terre |
| Remarque: les pièces ci-dessus sont des dispositifs facultatifs.Veuillez fournir l'exigence avant de passer une commande |
| Terminal incomer de primauté (Connectez-vous directement à l'interrupteur Réduire la puissance perdue) Capteur de courant (conception modulaire externe facile pour le contrôle et la maintenance de la qualité) Précision: ± 0,5% Ratio: 800/1 |
|
Interrupteur sous vide (adoptez la technologie APG, augmentant l'ensemble des performances d'isolation et d'altération) |
| Capteurs de tension internes incorporés dans le module d'interrupteur à vide Il est équipé de deux capteurs de tension, un pour mesurer la tension du côté entrant et un autre pour mesurer la tension du côté sortant. |
|
Précision de connexion à 4 conducteurs blindés: ± 0,2% Ratio du capteur de tension: 500/1 ou 1000/1 |
● Creepage Distances de RCW
| La description | Voiture de 12 kV 75/95KV |
Voiture de 15 kV 95/110KV |
27KV Car125 / 150KV |
Voiture de 38KV 170 / 200KV |
| Terminal à terminal Creepage | 600mm | 840mm | 1250mm | 1380mm |
| Freepage terminal à terre | 510mm | 760mm | 1200mm | 1300mm |
●Accessoires de RCW
Tous au-dessus des composants isolants pour l'expansion de Bil 200KV en utilisant. Toute question veuillez contacter avec notre ingénieur.
Bouclier de tension supérieure 3 pcs / set
Faire de matériaux en cuivre T2, pour le courant nominal 630 / 1250A en utilisant. Avec une gamme en expansion.
Terminal 6 PC / SET
Guide de carte et surveillance et contrôle de l'emplacement
Enregistrements d'événements de réglage et de modification
●Master Software for Distribution Automation Management
L'avertissement le plus sévère avant de faire fonctionner Recloser!
Sois sûr que:
1. Veuillez vous assurer que la batterie est prête à charger (12 heures) avant de faire fonctionner le contrôleur Recloser!
2. Il n'est pas autorisé à utiliser la poignée d'ouverture et de fermeture d'urgence à l'état normal!
3. Il n'est pas autorisé à répéter appuyer en continu sur le bouton Ouvrir / fermer sans interruption!
Further Warning!
Une attention particulière doit être accordée aux points suivants, ce qui peut entraîner le travail du reculer.
▲Ne modifiez pas le taux de tomodensitométrie, le taux de pt, le taux de pts dans le contrôleur!
▲Ne modifiez pas la séquence recloser, c'est O-0.5S-CO-2S-CO-5S-CO dans la norme IEC.
▲Il ne permet pas de répéter en continu sur le bouton Open / Fermer sans interruption.
▲Veuillez nous contacter à temps, le fonctionnement fréquent brûlera les composants du contrôleur
▲Il n'est pas autorisé à effectuer une opération de clôture manuelle si elle n'est pas nécessaire à la demande d'urgence.
▲Assurez-vous que le recloser est en position hors position et que le contrôleur ne peut pas le conduire dans une situation étroite
▲Après avoir terminé avec succès, continuez à baisser pendant 3 fois pour libérer le verrouillage.
▲Il ne peut être utilisé que dans une situation spéciale de fonctionnement non électrique.
Les trois points ci-dessus sont des remarques spéciales, observez strictement.
N'hésitez pas à me contacter si des questions.
Problèmes d'exploitation et de garantie du service sur le terrain:
Rockwill® peut fournir des représentants de services sur le terrain compétents et bien formés pour fournir des conseils techniques et une assistance consultative pour l'installation, la refonte, la réparation et la maintenance de l'équipement, des processus et des systèmes Rockwill®.
Quelle est la norme de Rockwill Auto Recloser？ Rockwill Auto Recloser est un flexib…
