Выключатель нагрузки газа 24 кВ элегаза

-Это выключатель нагрузки газа SF6 высокого стандарта конструкции, который подходит для монтажа на столбе.
Выключатель нагрузки типа RPS протестирован тип KEMA.
Выключатель нагрузки типа RPS может комбинироваться, как показано ниже:
Ручной выключатель нагрузки
Моторизованный выключатель нагрузки
Пульт дистанционного управления выключателем нагрузки
Автоматический секционер
Выключатель нагрузки RPS с опциями для фарфоровой или силиконовой резины или удлинительных кабелей

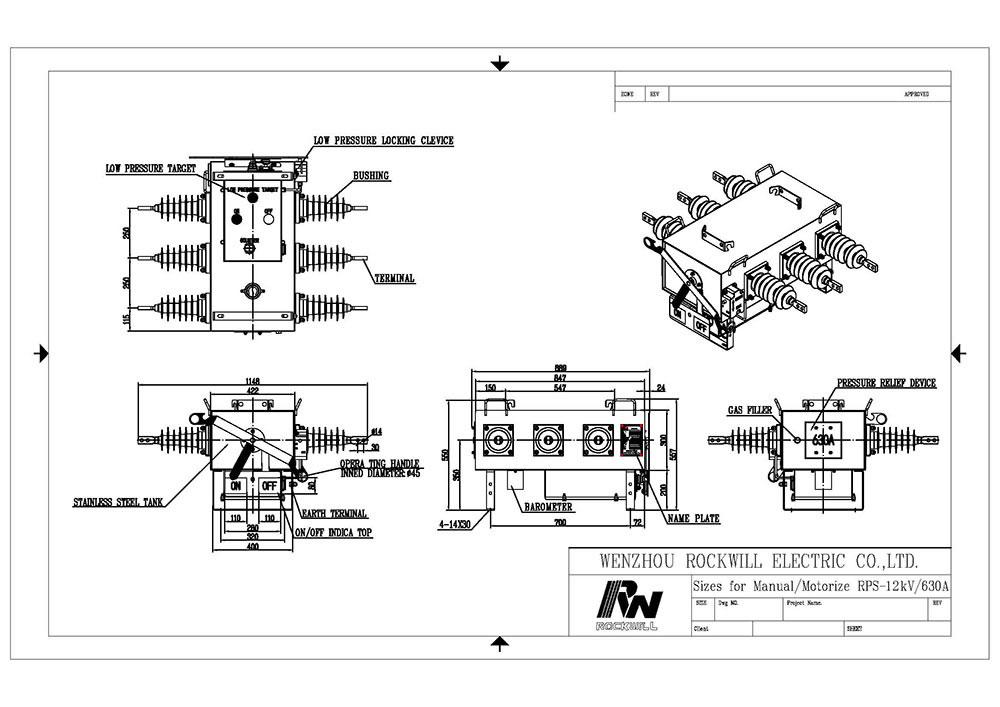

Спецификация выключателя нагрузки класса RPS -24кВ:
BIL 125/150 кВ
Пфр 50 / 60кВ
16/20/25 кА
М2 / Е3

● Резюме

ROCKWILL® Electric стремится предоставить нашим клиентам новейшие технологии, конкурентоспособные цены и лучший сервис для автоматического распределения.
RPS - это элегазовое семейство выключателей нагрузки с наружной опорой для воздушных линий электропередачи, специально разработанное для использования в современных системах автоматизации распределения с дистанционным управлением. RPS обеспечивает надежную работу без технического обслуживания даже в самых сложных климатических условиях, включая засоленную атмосферу, агрессивные промышленные загрязнения, снег и лед. Он обладает отличной способностью отключения нагрузки и устранения неисправностей и удовлетворяет требованиям изоляции, установленным для выключателя нагрузки. Заземленный металлический бак предотвращает все возможные токи утечки через разомкнутый выключатель. RPS может управляться вручную или двигателем для местного и дистанционного электрического управления, модернизироваться.
● Сервисная среда
1. Температура воздуха: максимальная температура: + 85 ℃; Минимальная температура: -45 ℃
Влажность: среднемесячная влажность 95%; Среднесуточная влажность 90%.
Высота над уровнем моря: максимальная высота установки: 2500 м или более выше.
Окружающий воздух, явно не загрязненный едкими и легковоспламеняющимися газами, парами и т. Д. Нет частых сильных встряхиваний
● Предложение
С дополнительными классами для диапазона номинального тока:
- Тип RPS 12, рейтинг 6-20 кВ с 400А, 16 кА до 1250А, 20 кА;
- Тип RPS 24, рейтинг 22-27 кВ с 400А, 16 кА до 1250А, 20 кА;
- Тип RPS 36, рейтинг 30-40,5 кВ с 400А, 16 кА до 1250А, 20 кА;
С дополнительными классами для установки различных приложений:
Раздел функции (Раздел)
50 Мгновенный / Определенный Временной ток (P.OC)
51-фазный тайм-аут по току (кривая P.Fast / кривая P.Delay)
Перегрузка (кривая N.Fast / кривая N.Delay)
Перегрузка по току остаточной земли 50N Мгновенный / с перегрузкой по истечении времени (G.OC)
Перегрузка по току остаточного заземления 51N (кривая G.Fast / кривая G.Delay)
Чувствительное замыкание на землю 50SEF (SEF)

51c Cold Load(Cold load)Холодная нагрузка 51с (холодная нагрузка)
TRSOTF Включение-Отказ (SOTF)
59 перенапряжения (L.Over вольт)
27 под напряжением (L.Under вольт)
Функции мониторинга:
Первичные / Вторичные Фазы и Токи Земли
направление
Первичная / Вторичная Линия и Фазные Напряжения
Кажущаяся мощность и коэффициент мощности
Реальная и реактивная мощность
Историческая запись спроса
Напряжение и ток положительной последовательности фаз
Отрицательное напряжение и ток последовательности фаз
Напряжение последовательности нулевой фазы
частота
Двоичный вход / выход
Схема отключения исправна / неисправность
Время и дата
Записи о неисправностях
Записи событий

●Кривые времени ожидания

Следующая информация описывает временные характеристики кривой для настроек кривой и шкалы времени, выполненных для элементов с токовым реле времени. Кривые реле с токовым реле времени соответствуют стандартным IEEE C37.112-1996 стандартным уравнениям характеристик обратного времени IEEE для реле максимального тока.

IEC Кривые:
C1 (Стандартный обратный)
C2 (Очень обратный)
C3 (Крайне обратный)
C4 (Долгосрочное обратное)
C5 (Кратковременный обратный)

U.S. Кривые:
U1 (Умеренно обратный)
U2 (обратный)
U3 (Очень обратный)
U4 (Крайне обратный)
U5 (Кратковременный обратный)

● Программное обеспечение для ПК Тестирование, настройка, программирование, обновление.

Интерфейс человеческой дружбы Программируемая кривая максимального тока

● Особенность RPS
Высококачественная нержавеющая сталь 3 мм используется для резервуара, который рассчитан на максимальную прочность и минимальную сварочную линию для минимизации коррозии и, в частности, для обеспечения безопасности обслуживающего персонала даже при внутренних дуговых повреждениях при максимальной отказоустойчивости Бак RPS может выдержать внутреннюю неисправность без отвода горячих газов.
Независимый механизм работы пружины использует запатентованную спиральную пружину ROCKWILL®, которая обеспечивает гарантированную возможность отключения при разрыве нагрузки, обеспечивая скорость открытия и закрытия переключателя.
RPS снабжен светоотражающим индикатором положения, который непосредственно подключен к рабочему валу переключателя, обеспечивая четкую и однозначную индикацию положения переключателя. Индикатор изготовлен из светоотражающего материала, который хорошо виден с уровня земли даже ночью во время дождя
● Основные новые преимущества RPS
ROCKWILL® Поставляет специальную конструкцию устройства ручного закрытия с собственным патентом. Применяется для нормального и ненормального закрытия ситуации. Скорость закрытия (время) соответствует IEC62271-100.
Эта функция может компенсировать неисправность магнитного привода, которая может привести к серьезной аварии, если привод не работает.
Коррозионностойкий, Композитная втулка. Механизм ручной блокировки (включая крюк). Надежный индикатор заземления корпуса (изготовлен из светоотражающего материала), Рабочий счетчик, Датчик плотности газа, которые легко видны с уровня земли.
Усовершенствованное и интегрированное оборудование для обнаружения и заполнения утечки гелия, обеспечивающее утечку SF6 каждого выключателя строго менее чем на 0,1% в год.
Моторный привод, который легко переоборудуется на месте для блоков с ручным управлением.

● Расстояния утечки RPS

●Трансформатор тока и датчик напряжения

Примечание: трансформаторы тока и датчики напряжения могут быть настроены в соответствии с требованиями.

●Стандарты для справки
IEC 62271-1 IEC 62271-102 IEC 62271-103
High-voltage switchgear and controlgear. Part 103: switches for rated voltage above 1 kV up to and including 52 kVВысоковольтные распределительные устройства и устройства управления. Часть 103: выключатели на номинальное напряжение выше 1 кВ до 52 кВ включительно

Спереди: цветной прозрачный индикатор O / C                             Сзади ： Высоконадежный взрывозащищенный клапан, встроенное надувное / дефляционное устройство

●Техническое обслуживание
ROCKWILL®, China.Обеспечить лучшую поддержку

Если у вас есть какие-либо вопросы, пожалуйста, обратитесь ниже
телефон: 0086-577-27869969
Email: rockwell@rockwill.cn
