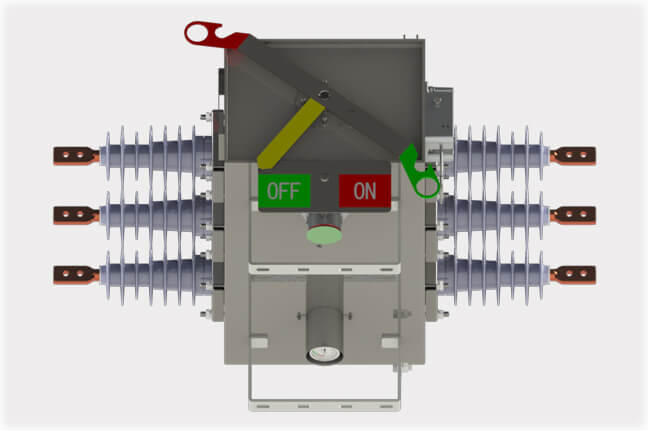

Выключатель нагрузки с ручным механизмом работы
- SF6 Выключатель нагрузки с газовой изоляцией (выключатель-разъединитель) типа RPS-12/27 / 38-20 подходит для номинального напряжения до 40,5 кВ, номинального тока 400A-630A, 50/60 Гц.
SF6 размыкается на выключателе нагрузки, т.е. На выключателе нагрузки разъединитель.
Номинальное напряжение: до 40,5 кВ
Номинальный ток: от 400 до 630 А
Нечувствителен к окружающей среде.
Параметры:
E2 / E3
Ручное или дистанционное управление
CT / PT / VS
Датчик давления газа
Блокировка низкого давления
Возможности SCADA
и т.д...
СКАЧАТЬ: RPS SF6 Ручной выключатель нагрузки
|
Нет. |
имя |
Единица измерения |
RPS-12 |
RPS-27 |
RPS-38 |
|
|
1 |
Номинальное напряжение
|
kV |
12 |
27 |
38 |
|
|
2 |
Номинальная частота |
Hz |
50/60 |
50/60 |
50/60 |
|
|
3 |
Выдерживаемое напряжение грозового импульса |
относительно |
kV |
75 |
125 |
185 |
|
излом |
85 |
145 |
215 |
|||
|
Выдерживаемое напряжение промышленной частоты 1 мин |
относительно |
kV |
42 |
64 |
95 |
|
|
излом |
50 |
79 |
110 |
|||
|
5 |
Номинальный ток |
A |
630(400) |
630(400) |
630(400) |
|
|
6 |
Номинальный ток отключения нагрузки (0,07 МПа / 20 ° C) |
A |
630(400) |
630(400) |
630(400) |
|
|
7 |
отключающий ток при нулевом манометрическом давлении |
A |
630(400) |
630(400) |
630(400) |
|
|
8 |
пиковый ток |
kA |
50 |
50 |
50 |
|
|
9 |
Расклассифицированное короткое время делая ток |
kA |
50 |
50 |
50 |
|
|
11 |
выдерживаемый ток короткого времени |
KA/s |
20/4 |
20/4 |
20/4 |
|
|
12 |
номинальный ток отключения зарядного кабеля |
A |
25 |
25 |
25 |
|
|
13 |
номинальный ток зарядки |
A |
16 |
16 |
16 |
|
|
14 |
номинальный ток отключения по замкнутому контуру |
A |
630(400) |
630(400) |
630(400) |
|
|
15 |
захватывающий ток |
A |
21 |
21 |
21 |
|
|
16 |
номинальное время отключения |
раз |
≥400 |
≥400 |
≥400 |
|
|
17 |
номинальное рабочее давление |
MPa |
0.07 |
0.07 |
0.25 |
|
|
20 |
операция механической устойчивости |
раз |
6000 |
6000 |
6000 |
|
|
21 |
номинальное рабочее напряжение и вспомогательные цепи номинальное напряжение |
V |
DC 220/ |
DC 220/ |
DC 220/ |
|
|
AC 220/110 |
AC 220/110 |
AC 220/110 |
||||
