Резюме
для защиты трансформаторов и сетей в цепи УПП используется ряд защитных элементов, установленных на высоковольтных и низковольтных штанговых трансформаторов.автоматический однофазный трансформатор может сыграть свою роль в защите от мин, короткого замыкания и перегрузки, защитить распределительные линии от перебоев в электроснабжении из - за собственных трансформаторов.
условия эксплуатации
1) высота над уровнем моря менее 2000 м.
2) температура окружающей среды: максимальная + 40°C, минимальная - 25°C
(3) наружная скорость ветра не превышает 35 м / с
4) уровень загрязнения: Уровень II
(5) сейсмическое горизонтальное ускорение не более 3m / s2, вертикальное ускорение не более 1,5m / s2, коэффициент безопасности более 1,67.
Технология CSP

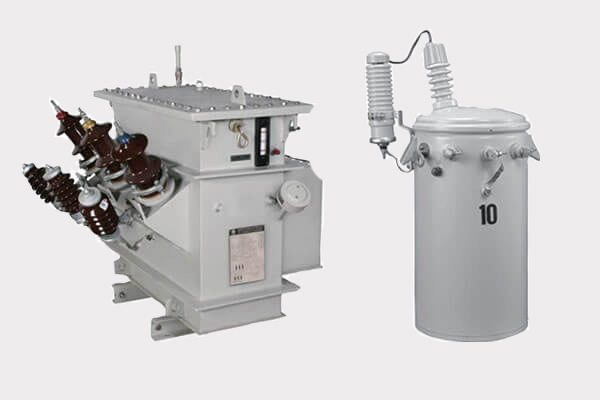

Rockwill оснащен несколько компонентов, чтобы создать трансформатор CSP. Эти компоненты при применении к трансформатору во время его производственного процесса обеспечивают несколько слоев защиты.
Нарисовать в курсе предохранителя высокого напряжения
Действует как над тока защита, выделяя неисправный трансформатор из сети. Он установлен внутри трансформатора и соединен между входящим выводящимся высоким напряжением от втулки и линии высокого напряжения от первичной обмотки трансформатора.
Индикатор перегрузки
Обеспечивает визуальную индикацию аномальных условий нагрузки. Сигнальный свет монтируется на внешней стенке резервуара трансформатора вблизи рабочей ручки автоматического выключателя. Сигнальный свет электрически подключен к схеме определения сигнального света в трансформаторе.
Выключатель с низким напряжением (вторичный) схема
Обеспечивает вторичную ошибку и защиту от перегрузки. Выключатель цепи установлен внутри трансформатора и соединен между вторичной обмоткой и вторичной втулкой, так что ток протекает через выключатель цепи
Трехфазный выключатель схемы низкого напряжения Однофазный выключатель низкого напряжения.
