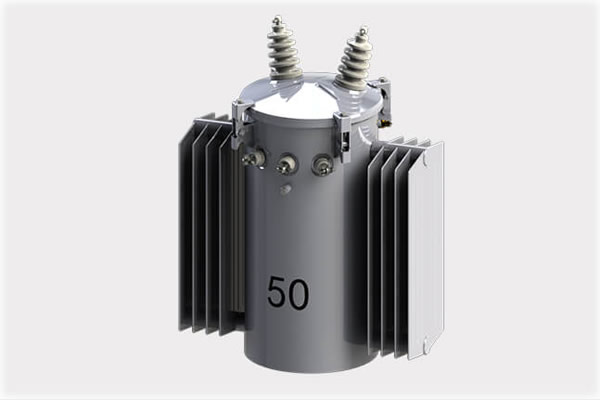

Однофазные полюсные распределительные трансформаторы
Описание продукта:
Однофазные полюсные распределительные трансформаторы разработаны и изготовлены в соответствии со всеми применимыми стандартами ANSI и IEC. Все трансформаторы заполнены нефтью, на 65 ° С и предназначены для обычных условий обслуживания в соответствии с ANSI C57.12.00. Внешние сварные швы составляют 100% покрытие для дополнительной прочности, а коррозия выдерживается. Подъемные уши позволяют поднимать строп, а устройство все еще полосается на поддон. Сварка бака утоплен для дополнительной защиты.
| Технические данные однофазного распределительного трансформатора серии D9 | |||||||||||||||
| Группа напряжений (Кв) | Потеря (кВт) | Без нагрузки ток | Импеданс | Вес (кг) | Определение измерения (мм) | Измерять | |||||||||
| Рейтинг | Метод соединения | ||||||||||||||
| (L) | (W) | (H) | |||||||||||||
| (какие) | Который | Дольдо | Нет загрузки | Нагрузка | % | % | Машина | Масло | Валовой | Измерение | Вертикальный | Горизонтальный | |||
| 5 | 13.8 | 0.22 0.24 | 35 | 145 | 4 | 3.5 | 50 | 40 | 130 | 530 | 450 | 850 | 400 | 250 | |
| 10 | 13.2 | 55 | 260 | 3.5 | 65 | 40 | 150 | 560 | 450 | 870 | 400 | 300 | |||
| 16 | 11 | 65 | 365 | 3.2 | 80 | 40 | 180 | 600 | 450 | 920 | 400 | 300 | |||
| 20 | 10.5 | 80 | 430 | 3 | 100 | 50 | 205 | 620 | 450 | 940 | 400 | 300 | |||
| 30 | 10 | li0 | 100 | 625 | 2.5 | 115 | 50 | 225 | 700 | 450 | 980 | 400 | 300 | ||
| 40 | li6 | 125 | 775 | 2.5 | 150 | 55 | 270 | 700 | 480 | 970 | 400 | 300 | |||
| 50 | 6.3 | 150 | 950 | 2.3 | 175 | 70 | 310 | 650 | 510 | 1100 | 400 | 300 | |||
| 63 | 6 | 180 | 1135 | 2.1 | 190 | 80 | 340 | 660 | 520 | 1100 | 400 | 300 | |||
| 80 | 200 | 1400 | 2 | 240 | 100 | 420 | 770 | 630 | 1120 | 450 | 300 | ||||
| 100 | 240 | 1650 | 1.9 | 295 | 100 | 490 | 840 | 600 | 1150 | 450 | 300 | ||||
| 125 | 285 | 1950 | 1.8 | 370 | 110 | 560 | 890 | 740 | 1160 | 500 | 400 | ||||
| 160 | 365 | 2365 | 1.7 | 430 | 130 | 650 | 950 | 790 | 1170 | 500 | 400 | ||||
Примечания: нормальный тип без защиты.
Тип CP с выключателем нагрузки HV, предохранителем HV и LV-тока CB
Тип SP: с выключателем нагрузки HV, предохранителем HV и арестователем всплеска
Тип CSP: с выключателем нагрузки HV, предохранителем HV, арестователем всплеска и чрезмерным током LV CB
1. Высота: ＜ 1000 м в помещении
2. Max .Ambient: температура +40 ℃
3. max. Ежедневно: средняя температура +30 ℃
4. max. Annual: Средняя температура +20 ℃
5. минут. температура -5 ℃
6. Трансформатор Supply работает при особых условиях в соответствии с требованиями клиента.
