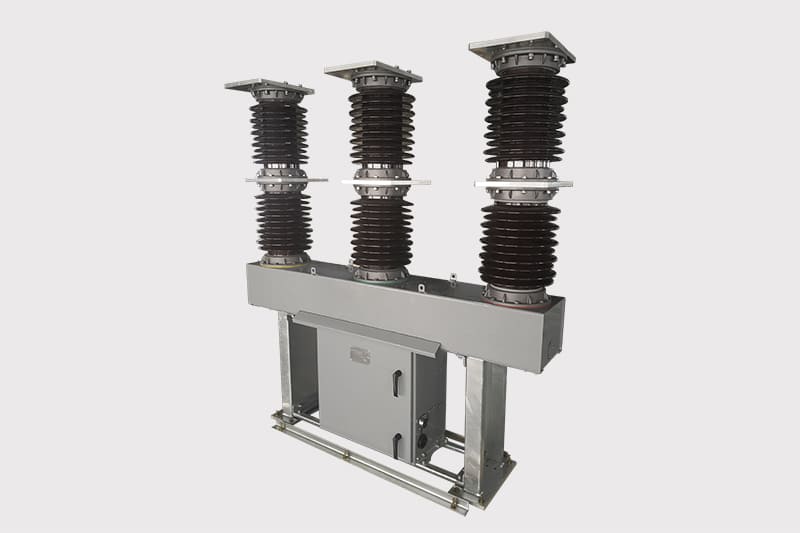

تم تصميم قاطع الدائرة الفراغية الخارجية بجهد 36 كيلو فولت كمعدات تيار متردد ثلاثية الأطوار 50 هرتز والجهد المقنن 36 كيلو فولت يتم تطبيقها بشكل أساسي على شبكات الطاقة الفرعية الريفية والحضرية مع نظام توزيع 36 كيلو فولت لاستخدام فتح وإغلاق تيار الحمل والتيار الزائد والقصير تيار الدائرة. يتبنى الخارج البورسلين كمادة عازلة تتميز بمقاومة التكثيف ومقاومة الشيخوخة ومقاومة درجات الحرارة.
مميزات قاطع الدائرة الفراغية 36kV الخارجي:
إنها مناسبة لتركيب العمود أو تطبيقات المحطات الفرعية. مادة العزل البورسلين. يتم تثبيت غرفة إطفاء القوس الفراغي ، وقضيب العزل ، وقضيب التوصيل ، وعمود إيبوكسي ثلاثي الأقطاب في غلاف الآلية. يتم توصيل الطرف المتحرك لغرفة إطفاء القوس الكهربائي بعمود إخراج الآلية من خلال قضيب العزل.
تصميم صندوق مقاوم للماء وتصميم سخان يمنع غرفة التحكم من الرطوبة.
موثوقية عالية ، حجم صغير ، عمر خدمة طويل.
يتوافق مع معيار IEC 62271-100.
استخدام البيئة:
درجة الحرارة المحيطة: -40 درجة مئوية ~ + 85 درجة مئوية ، متوسط درجة الحرارة اليومية: 25 درجة مئوية
الارتفاع: 3000 متر (ما يزيد عن قيمة المناقشات الفنية مع القسم الأول)
سرعة الرياح: 35 م / ث
سمك الجليد: 10 ملم
شدة الزلزال: ≤8 درجات
لا تزيد درجة تلوث الهواء المحيط عن: المستوى
المتوسط اليومي للرطوبة النسبية للهواء المحيط 95٪ ، في المتوسط ≤ 90٪
ضغط البخار المشبع للقيم اليومية المتوسطة 2.2 × 10-3Mpa ، في المتوسط 1.8 × 10-3Mpa
| قاطع الدائرة على العمود |
|
RVB-24 |
RVB-36 |
RVB-40.5 |
| اساسي |
IEC 62271-100 |
√ |
√ |
√ |
| الفولطية |
(kV) |
24 |
36 |
40.5 |
| جهد العزل المقدر |
(kV) |
24 |
36 |
40.5 |
| تواتر الطاقة مع الصمود |
(kV /min) |
70 (dry) / 70 (wet) |
95 (dry) / 95 (wet) |
95 (dry) / 95 (wet) |
| دافع الصمود الجهد |
(kV peak) |
170 |
170 |
195 |
| تردد مصنف |
(Hz) |
50-60 |
50-60 |
50-60 |
| تصنيف التيار الطبيعي |
(Amps) |
1250 2000 2500 |
1250 2000 2500 |
2000 2500 |
| قدرة كسر متناظرة |
(kA r.m.s) |
25 25 31.5 |
25 25 31.5 |
31.5 31.5 |
| تم تصنيف الوقت القصير للتيار(3s) |
(kA r.m.s) |
25 25 31.5 |
25 25 31.5 |
31.5 31.5 |
| قدرة كسر غير متناظرة |
(% of d.c مكون في t=45ms) |
35 |
35 |
35 |
| تصنيف القدرة |
(kA peak) |
63 63 80 |
63 63 80 |
80 80 |
| تسلسل التشغيل |
0-0.3sec- CO - 3 Min -CO & CO-15sec- CO |
√ |
√ |
√ |
| وقت مفتوح |
(ms) |
45 ± 10 |
45 ± 10 |
45 ± 10 |
| سعة التبديل الحالية للمكثف |
(Amps) |
|
|
|
| بنك واحد - فئة C2 |
400 |
400 |
|
| العودة إلى الخلف - فئة C2 |
|
|
750 |
| الانحناء الوقت |
(ms) |
5-15 |
5-15 |
5-15 |
| إجمالي وقت كسر |
(ms) |
50-60 |
50-60 |
50-60 |
| وقت الإغلاق |
(ms) |
75 ± 10 |
75 ± 10 |
75 ± 10 |
| الابعاد الكلية |
على الإطار(H x L x P) mm |
(3090-3840) x 900 x 686 |
| Weight |
(kg) |
850/900 |
850/900 |
900 |
| N2 غاز الضغط المطلق |
(kPa) لمكافحة |
150 |
150 |
150 |
| درجة حرارة التشغيل #1 |
℃ |
-25…+40 |
-25…+40 |
-25…+40 |
| الاستوائية |
IEC:60068-2-30,721-2-1 |
√ |
√ |
√ |
| التوافق الكهرومغناطيسي |
IEC 62271-1,61000-6-2,61000-6-4 |
√ |
√ |
√ |
| اشعاع شمسي |
(W/m2) |
1000 |
1000 |
1000 |
| وجود التلوث |
IEC 60815-Table 1 |
Level III |
Level III |
Level III |
| مسافة زحف |
(mm/kV) |
25 #2 |
25 #2 |
27.5 #2 |
| طلاء الجليد |
(mm) |
10 |
| سرعة الرياح |
(m/s) |
34 |
| مقاومة الزلزال |
(g) |
0.6 |
| قوة السطح على المحطة |
Logitudinal xTransversal x Vertical ( N) |
750 x 500 x 750 |
