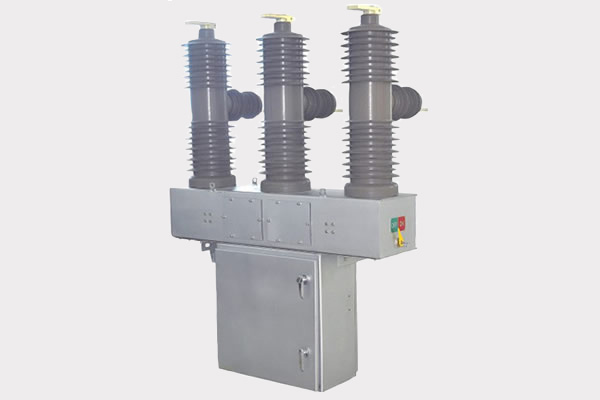

RVB نوع في الهواء الطلق فراغ دائرة الكسارة التي تغطي مجموعة من 12KV إلى تصنيف الحالية 630A ، 2500A ، قصيرة الدوائر الحالية كسر 25KA ، 40ka التصميم المثالي يحل محل أنواع التقليدية مثل OHB ، VBF ، 3AF
RVB نوع في الهواء الطلق فراغ دائرة الكسارة التي تغطي مجموعة من 12KV إلى
تصنيف الحالية 630A ، 2500A ، قصيرة الدوائر الحالية كسر 25KA ، 40ka
التصميم المثالي يحل محل أنواع التقليدية مثل OHB ، VBF ، 3AF ، ZW7 ، ZW30 ، ZW39 ، ZW37 الخ
أخف وزنا وأكثر إحكاما ومريحة وصديقة للبيئة
مع آن
لمحة عامة
روكويل وضعت rvb-40.5 سلسلة فراغ قواطع دوائر في الهواء الطلق باستخدام الآلات الحديثة وتقنيات التصميم بمساعدة الحاسوبهو أفضل خيار موثوق بها نظام الطاقة لتحقيق موثوقية عالية وسهولة الصيانة
rvb-40.5 سلسلة مفاتيح تستخدم أساسا لينة وآمنة سوليدووركس تصميم
سلسلة مفاتيح RVB-40.5 لديها العديد من الأساليب للاختيار من بينها
في الهواء الطلق فراغ دائرة الكسارة ، ربيع المحرك ، الحياة الميكانيكية 20000
سلسلة مفاتيح روكويل تلبية المعايير التالية
مقاييس IEEE C37.60 IEEE القياسية الصينية
المعايير الصينية
اللجنة الانتخابية المستقلة 60255-11 القياسية
اللجنة الانتخابية المستقلة 60255-21-1
اللجنة الانتخابية المستقلة 60255-21-2
اللجنة الانتخابية المستقلة 60255-21-3
اللجنة الانتخابية المستقلة 60255-22-1
اللجنة الانتخابية المستقلة 60255-22-2 الصف الرابع
اللجنة الانتخابية المستقلة 60255-22-3
اللجنة الانتخابية المستقلة 60255-22-4
استخدام البيئة
متوسط درجة الحرارة اليوميةدرجة الحرارةالعزيزية
الارتفاع فوق 3000m أكثر من القيمة التي نوقشت مع تقنية ؛
عاصفسرعة المحركص
شدة زلزالية لا تتجاوز درجة ؛
تلوث الهواء المحيط الصف لا يتجاوز الصف الثالث ؛
المتوسط اليومي الرطوبة النسبية في الهواء المحيط
المتوسط اليومي ضغط البخار المشبع
يرجى الرجوع إلى الشركة المصنعة مع الظروف البيئية المذكورة أعلاه
الخصائص الرئيسية rvb-40.5 VCB الربيع
موثوق بها دليل فتح الجهاز
موثوق بها لتوفير العمل اليدوي
التبديل البصرية مؤشر
IP64 فئة الحماية موصل المكونات
ملاحظة
روكويل يوفر فريدة من نوعها تصميم دليل التبديل التكنولوجيا لتلبية الخصائص التقليدية وغير التقليديةسرعة تلبي متطلبات iec62271-100 مماثلة gb1984-2003 القياسية
ظهور هذه التكنولوجيا يعوض عن النقص في المؤسسات والمؤسسات الدائمة في كل ربيع ، وهو سمة رئيسية من سمات الجيل الجديد من الطاقة عالية الأداء التبديل.
محطة الحافلات الرئيسية التي تتداخل مباشرة مع قواطع دوائر للحد من فقدان الطاقة غير الضرورية
فراغ المقطع أداة لقطع التيار الكهربائي باستخدام تكنولوجيا العزل الصلبة الختم ، بالإضافة إلى سيليكون المطاط صب التكنولوجيا لتحسين مقاومة الطقس
توسيع منفذ الأنابيب ، جنبا إلى جنب مع تصميم وحدات ، والتي سوف تساعد على تحديد هامش العزل و متطلبات القابلية
RVB سلسلة فراغ التبديل قد تخلت عن فكرة التصميم التقليدية التبديل ، واستيعاب بعض مفاهيم التصميم المتقدمة ، وتبسيط وضع النقل العام التبديل ، والحد بشكل كبير من انتقال السلطة
جعل التبديل متكاملة مع ارتفاع خدمة الحياة ، وأكثر استقرارا الخواص الميكانيكية
rvb-40.5n يوفر عالية تصل إلى 25000 مرات الحياة العملية الميكانيكية
rvb-40.5m يوفر عالية تصل إلى 100000 عمر التشغيل الميكانيكي
| لا. | البند | وحده | البيانات | ||
| 1 | تقدير الجهد | كيلوفولت | 12/24/36/40.5 | ||
| 2 | تردد الطاقة | الرطب | 42/65/70/95 | ||
| الجافه | 45/70/80/110 | ||||
| برقالصمود الجهد (قيمة الذروة) | 75/95/125/150/170/185/200 | ||||
| 3 | تصنيف الحالية | ألف | 630/1250A/1600/2000/2500A | ||
| 4 | تصنيف ماس كهربائى كسر التيار | ان | 25/31.5/40 | ||
| 5 | تصنيف مصرف مكثف كسر الحالية | ألف | 600/800 | ||
| 6 | تصنيف قصر الدوائر كسر مرات | مرات | 30 | ||
| 7 | تصنيف صنع الحالي | ان | 63/80/100 | ||
| 8 | تصنيف ذروة الدائرة القصيرة مع التيار سات | ||||
| 9 | تصنيف shortcircuit تحمل الحالية | 25/31.5/40 | |||
| 10 | تصنيف مدة زمنية قصيرة | S | 3/4 | ||
| 11 | إكمال وقت الكسر | Ms | ≤100 | ||
| وقت الافتتاح | أعلى الجهد تعمل | 15 ~ 50 | |||
| تصنيف الجهد تعمل | 15 ~ 50 | ||||
| أدنى الجهد تعمل | 30 ~ 60 | ||||
| وقت الإغلاق | 25 ~ 50 | ||||
| 12 | الاتصال إغلاق وقت الارتداد | Ms | ≤3 | ||
| من البراعة في تبديل الاتصال | Ms | ≤2 | |||
| الاتصال الإفراط في السفرعلى الافتتاح | مم | ≤2 | |||
| 13 | الحياة الميكانيكية | 20000(عادي) | |||
| 14 | الحياة الكهربائية(تصنيف على تبديل على تحميل) | 10000(Noraml) | |||
| 15 | تصنيف تسلسل التشغيل | O-0.3-CO-180S-CO | |||
| 16 | الوزن | ≤250 كجم | |||
VCB دبابات مميزة
اختيار الجهد من أجل فتح ملف العاصمة وميلان 1100V من عمر خدمة آلية الربيعالعاصمة وميلان 110V ، والمحركات الكهربائية ، وسخانات مساعدة أو درجة الحرارة والرطوبةالسيطرة على هذافراغ دائرة الكسارة خزان النفط مصنوعة من الصلب 4-mm سميكة ، ومعيار خزان النفط هو ضوء رمادي مسحوق الطلاءاللون هوالقدرة على العمل على المدى الطويل في بيئة ثقيلة
قضيب فراغوصف المنتجفراغ المقطع أداة لقطع التيار الكهربائي مطعمة في راتنجات الايبوكسي قضيب صلب ، وموثوقية عالية والاستقرارالفلوروكربونية السيليكونtrifluoropropyl الميثيل بولي سيلوكسانالمطاط ممتازة في العزل الكهربائي ، وياثيرابيليتي ، الأوزون ، bioinertia ،يمكن استخدامها على المدى الطويل في إطار
القطب السادس الأساسي مع CT
الحواشي
RVB □ S مصممة لمختلف الأولويات
معيار نوع خاص ، مع CT ، والتتابع واقية القياس الحالي
33kV، 800A، 12.5kA، .. 20kA. (بدون نوع CT)
22kV,630A,…1250A,...20kA,…25kA(Without CT type)
الحواشي
إذا كان لديك متطلبات خاصة و المشاكل التقنية ، يرجى الاتصال
22kV، 630A،… 1250A، .20kA، ... 25kA (RVB مع Ring type CT)
12kV, 630A,…1250A,.20kA,…25kA(RVB with Ring type CT )
