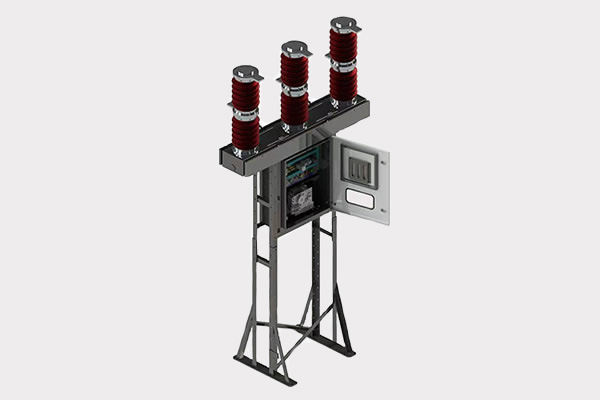

rvb-40.5p في الهواء الطلق قواطع دوائر فراغ هو نوع من الخزف جلبة
rvb-40.5p في الهواء الطلق فراغ دائرة الكسارة هو مفتاح التبديل
تصنيف الجهد rvb-40.5kvp من 12kv إلى 40.5kv ، التقييم الحالي من 630a إلى 3150a ، ماكس
تصنيف الحالية 630A ، 2500A ، قصيرة الدوائر الحالية كسر 25KA ، 40ka
التصميم المثالي يحل محل أنواع التقليدية مثل OHB ، VBF ، 3AF ، ZW7 ، ZW30 ، ZW39 ، ZW37 الخ
أخف وزنا وأكثر إحكاما ومريحة وصديقة للبيئة
مع آن
لمحة عامة
روكويل وضعت rvb-40.5p سلسلة فراغ قواطع دوائر في الهواء الطلق باستخدام الآلات الحديثة وتقنيات التصميم بمساعدة الحاسوبهو أفضل خيار موثوق بها نظام الطاقة لتحقيق موثوقية عالية وسهولة الصيانة
rvb-40.5p سلسلة مفاتيح تعتمد أساسا على برامج السلامة و سوليدووركس
rvb-40.5p سلسلة التبديل لديها العديد من الأساليب للاختيار من بينها
في الهواء الطلق فراغ دائرة الكسارة ، ربيع المحرك ، الحياة الميكانيكية 20000 مرة
سلسلة مفاتيح روكويل تلبية المعايير التالية
مقاييس IEEE C37.60 IEEE القياسية الصينية
المعايير الصينية
اللجنة الانتخابية المستقلة 60255-11 القياسية
اللجنة الانتخابية المستقلة 60255-21-1
اللجنة الانتخابية المستقلة 60255-21-2
اللجنة الانتخابية المستقلة 60255-21-3
اللجنة الانتخابية المستقلة 60255-22-1
اللجنة الانتخابية المستقلة 60255-22-2 الصف الرابع
اللجنة الانتخابية المستقلة 60255-22-3
اللجنة الانتخابية المستقلة 60255-22-4
استخدام البيئة
متوسط درجة الحرارة اليوميةدرجة الحرارةالعزيزية
الارتفاع فوق 3000m أكثر من القيمة التي نوقشت مع تقنية ؛
عاصفسرعة المحركص
شدة زلزالية لا تتجاوز درجة ؛
تلوث الهواء المحيط الصف لا يتجاوز الصف الثالث ؛
المتوسط اليومي الرطوبة النسبية في الهواء المحيط
المتوسط اليومي ضغط البخار المشبع
أعلاه استخدام الظروف البيئية ، يرجى الرجوع إلى الشركة المصنعة
وظيفة القياسية
– تصميم واختبار نوع وفقا ل IEC 62271-100
فراغ انقطاع
– مناسبة للاستخدام في الهواء الطلق محطات المحولات مع هيكل الكسوة الخزف لضمان حماية ضد آثار الظروف الخطرة
– فراغ المقطع أداة لقطع التيار الكهربائي مع شركة تكنولوجيا فراغ متفوقة قوس التبريد والعزل الأداء ، وحياة طويلة الكهربائية
التلقائي إيقاف دورة العمل – مناسبة o-0.3sec-co-3min-co و co-15sec-co
– بسيطة وموثوق بها آلية الربيع يقلل من الطاقة التشغيلية ، وضمان حياة أطول الميكانيكية
– سهلة التركيب – التركيب الهيكلي ، وقابلة للتوسيع بشكل انتقائي
قواطع دوائر كاملة يمكن شحنها كوحدة ، مع الحد الأدنى من التعديل في الموقعكخيار ، قواطع دوائر يمكن شحنها بسهولة تجميعها في تفكيك مجموعات في الموقع
التطبيق
شبكات التوزيع
تبديل مكثف
– التبديل المتكرر للعمل
فرن القوس الكهربائي – تحميل
– التلقائي السريع
– التبديل لا تحميل المحولات والمفاعلات
سمة بارزة
مقذوف الألومنيوم الصف الكهربائية ، وانخفاض استهلاك الطاقة ، وموثوقية عالية
– ختم قضيب النجاة
– سيليكون مغلفة فراغ المقطع أداة لقطع التيار الكهربائي للحد من إمكانية ومضة كهربائية داخلية
– تطبيق مجموع قوة الاتصال طوال فترة خدمة الحياة ، حتى في حالة الاتصال القصوى للتآكل ، دون أي صيانة
قطب الجمعية
– مصباح قطب الجمعية يتكون من ثلاثة أقطاب و خط أنابيب مشترك
– كل قطب يتكون من زجاجة فراغ ، ونقل الاتصال الحالية ، وعزل قضيب سحب يوضع في السيراميك السكن
– الضميمة الصلبة التي تمنع حدوث حالات خطرة
– متاح لمرة واحدة موصل المحطة الطرفية ، مثل نعمة 4
– قطب كهربائي متصل ببعضها البعض ويربط إلى آلية التشغيل من خلال الربط
تصميم بسيط – تقليل قطع الغيار
تركيب هيكل
ضغط قوي زاوية الصلب هيكل يستخدم لتركيب قواطع دوائر ، قواطع دوائر يمكن أن تمتد إلى تركيب المحولات الحالية وفقا لمتطلبات العملاء
قاعدة مجلس الوزراء
أسفل مجلس الوزراء مصنوعة من الصلب منخفض الكربون المغلفةفي هذه الدولاب هناك آلية الربيع التي تعمل على ربط جميع الأقطاب الميكانيكية
مجلس الوزراء يشمل أيضا الأجزاء التالية
– مكافحة التكثيف سخان
– مؤشر حالة قواطع دوائر
عدادات التشغيل الميكانيكي
– قواطع دوائر التحكم التبديل
– تتابع منع القفز
الصمامات AC DC
– مساعدة الأسلاك
لوحة توصيل
آلية التشغيل
من أجل تحقيق موثوقية عالية والحد الأدنى من الصيانة ، بسيطة وقوية الربيع
سمة
o-c-o العملية دون شحن
– إغلاق الينابيع مشحونة من قبل المحرك في 15-second
منع القفز – الميكانيكية والكهربائية
– توفير الشحن اليدوي
– دليل إيقاف وتعثر على زر
– التبديل الميكانيكية ودليل شحن الربيع
التبديل المساعدة – 6-no-6 NC
– رحلة إضافية صمام الملف اللولبي اختياري
– المدمج في مقبض شحن الربيع
– بسبب استمرار القدرة على تصنيف ملف تمديد الموثوقية
| قاطع دوائر على عمود |
|
RVB-24 |
RVB-36 |
RVB-40.5 |
| القياسيه |
اللجنة الانتخابية المستقلة 62271-100 |
√ |
√ |
√ |
| تقدير الجهد |
(kV) |
24 |
36 |
40.5 |
| تصنيف العزل الجهد |
(kV) |
24 |
36 |
40.5 |
| قدرة تردد تحمل |
(كيلو فولت / دقيقة) |
70 (جاف) / 70 (رطب) |
95 (جاف) / 95 (رطب) |
95 (جاف) / 95 (رطب) |
| الاندفاع تحمل الجهد |
(kV الذروة) |
170 |
170 |
195 |
| معدل التردد |
(هرتز) |
50-60 |
50-60 |
50-60 |
| تصنيف التيار العادي |
(الأمبير) |
1250 2000 2500 |
1250 2000 2500 |
2000 2500 |
| تصنيف القدرة على كسر متناظرة |
(000 .m.s) |
25 25 31.5 |
25 25 31.5 |
31.5 31.5 |
| تصنيف وقت قصير الصمود الحالية (3S) |
(000 .m.s) |
25 25 31.5 |
25 25 31.5 |
31.5 31.5 |
| القدرة غير المتماثلة للكسر |
(٪ من d.c المكون في t = 45ms) |
35 |
35 |
35 |
| تصنيف صنع القدرة |
(kA الذروة) |
63 63 80 |
63 63 80 |
80 80 |
| تسلسل التشغيل |
0-0.3sec- CO - 3 دقيقة -CO & CO-15sec- CO |
√ |
√ |
√ |
| وقت الافتتاح |
(ms) |
45 ± 10 |
45 ± 10 |
45 ± 10 |
| سعة التبديل الحالية المكثف |
(الأمبير) |
|
|
|
| بنك واحد - فئة C2 |
400 |
400 |
|
| العودة إلى الخلف - فئة C2 |
|
|
750 |
| قوس الوقت |
(ms) |
5-15 |
5-15 |
5-15 |
| إجمالي وقت الكسر |
(ms) |
50-60 |
50-60 |
50-60 |
| وقت الإغلاق |
(ms) |
75 ± 10 |
75 ± 10 |
75 ± 10 |
| على جميع الأبعاد |
على الإطار (ح س L × P) مم |
(3090-3840) × 900 × 686 |
| الوزن |
(كغ) |
850/900 |
850/900 |
900 |
| N2 الغاز الضغط المطلق |
(kPa) لـ مضاد للتكثف |
150 |
150 |
150 |
| درجة حرارة التشغيل #1 |
°مئويه |
-25...+40 |
-25...+40 |
-25...+40 |
| الإستوائية |
اللجنة الانتخابية المستقلة :60068-2-30،721-2-1 |
√ |
√ |
√ |
| التوافق الكهرومغناطيسي |
اللجنة الانتخابية المستقلة 62271-1,61000-6-2,61000-6-4 |
√ |
√ |
√ |
| الإشعاع الشمسي |
(W/m2) |
1000 |
1000 |
1000 |
| وجود التلوث |
IEC 60815-الجدول 1 |
المستوى الثالث |
المستوى الثالث |
المستوى الثالث |
| مسافة الزحف |
(مم / كيلو فولت) |
25 #2 |
25 #2 |
27.5 #2 |
| طلاء الجليد |
(مم) |
10 |
| سرعة الرياح |
(م/س) |
34 |
| مقاومة زلزال الأرض |
(ز) |
0.6 |
| القوة السطحية على المحطة الطرفية |
لوجيتوديال xمستعرض x عمودي (N) |
750 × 500 × 750 |
