Type de sous-station Régulateur de tension.Les tensions nominales sont disponibles entre 2400 volts (60 kV BIL) et 34 500 volts (200 kV BIL) pour les systèmes à 60 Hz et 50 Hz.
Type de sous-station Régulateur de tension
Monophasé POUR SYSTÈME jusqu'à 40,5 kV
Général
Le régulateur de tension automatique d'alimentation de type RVR-1 est en fait un autotransformateur immergé dans l'huile monophasé avec contrôleur RVR et échantillonnage du signal de tension ¤t, sur le dispositif de commande du chargeur de prise en charge permettant d'obtenir un gain d'efficacité en ajustant le caractère de la charge diminuer la tension.
Donc, ce RVR est un transformateur équipé d'un chargeur de prise en charge avec données de tension et de courant d'échantillonnage du contrôleur RVR et d'étapes de charge en charge du transformateur de charge et du transformateur de tension et des fins de course.
Caractéristiques principales
+ Le RVR-1 régule les tensions de la ligne de distribution de 10% d’augmentation à 10% de moins (buck) en trente-deux étapes d’environ 5/8% chacune. Les tensions nominales sont disponibles entre 2400 volts (60 kV BIL) et 34 500 volts (200 kV BIL) pour les systèmes à 60 Hz et 50 Hz.
+ Avec contrôleur Smart de type RVR, technologie développée en interne, GPRS / GSM, Blue-tooth.
+ Avec fonctions d'auto-protection LOCK-OUT: défaut de ligne, surcharge, surintensité, sous-tension
+ Avec référence de tension et limite d'étendue de pas ajustables, délai d'étirement d'étape, réglage des données
Caractéristiques standards
• Indicateur de position avec ajustement ADD-AMP
• Boîtier de commande
• Changeur de prise avec moteur et alimentation
• Vanne de vidange d'huile avec dispositif d'échantillonnage
• Dispositif de décompression automatique
• Anneaux de levage
• Plaques signalétiques
• bagues en porcelaine à haut fluage
• jauge visuelle
• Supports de montage sur poteau
• Armoire de commande avec panneau avant amovible
• Cartes de circuits imprimés à revêtement conforme
• Parafoudres externes de type MOV.
Plus de pls cinsult avec nous.
1, bloc des terminaux
2, bagues en porcelaine à haut fluage
3, groupe de radiateur
4, dispositif de décompression
5, oreilles de levage
6, plaques signalétiques
7, plot de sol
8, boîte à bornes
9, l'indicateur de position du robinet
10, supports de montage sur poteau
11, contrôleur SEL Smart
12, vanne de vidange d'huile avec dispositif d'échantillonnage
Un régulateur peut réguler un circuit monophasé, ou trois régulateurs connectés phase à phase dans un triangle fermé peuvent réguler un circuit triangle triphasé à trois phases.
RÉGULATION D'UN CIRCUIT MONOPHASÉ
REGULATION DE CIRCUIT TRIPHASE, circuit delta a trois fils AVEC REGULATION A TROIS

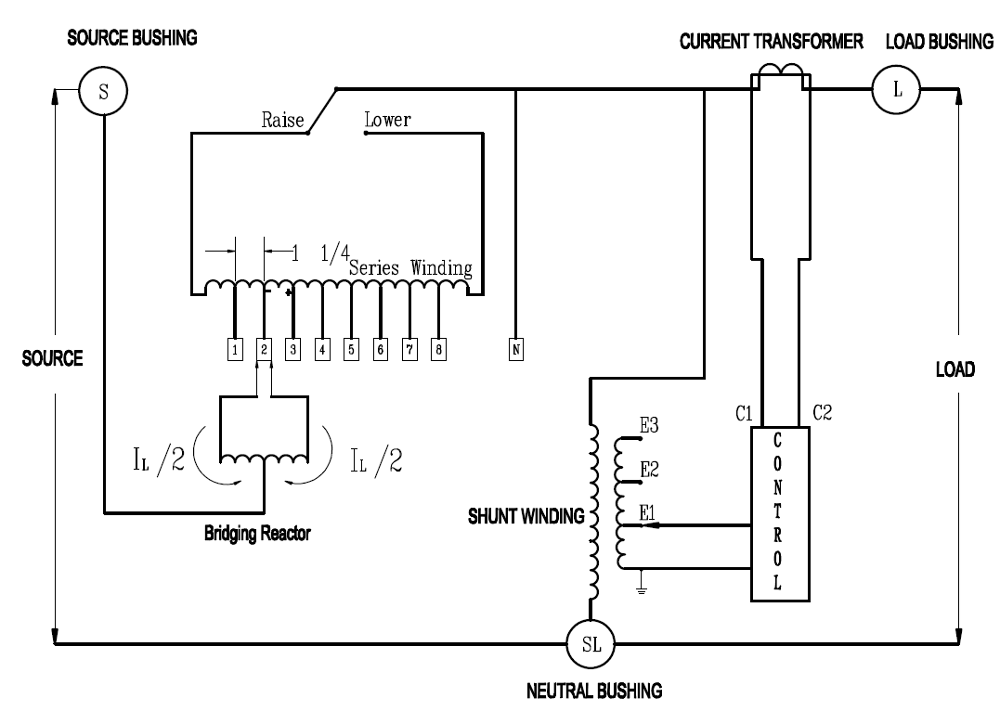

++++ SCHÉMAS DE CONNEXION
Changeur de prises
Tous les régulateurs RVR-1 présentent des changeurs de robinets à engrenages robustes (figure 5). Le mécanisme de changement de robinet et les contacts de transport en courant sont conçus pour offrir une fiabilité exceptionnelle et une durée de vie de longue durée dépassant un million d'opérations mécaniques. Le changeur de robinet utilise un moteur électrique, un train de vitesse et un entraînement à ressort pour offrir un fonctionnement rapide et fiable. L'interrupteur est couplé mécaniquement à l'indicateur de position de robinet externe (figure 3) pour fournir un visuel
5.SEL-2431 (ou RVR-1/3 Type de Rockwell) Contrôle du régulateur de tension
➤Automatisation de la distribution prête. L'interface avec les paramètres à la volée modifie le DNP, soit l'interface d'opération directe du contrôleur de maîtrise.
➤Communications flexibles. Interfacer facilement avec votre réseau avec le contrôleur de régulateur de connexion le plus réseau de l'industrie.
➤Programmable sans ordinateur portable. Connectez un lecteur flash USB pour télécharger de nouveaux paramètres, mettre à niveau le micrologiciel, récupérer les paramètres existants ou récupérer des rapports à partir du SEL-2431.
➤Mémoire extensible et amovible. Connectez un lecteur flash USB et activez une sauvegarde automatique pour rédiger tous les rapports courants à l'USB pour un stockage à long terme et une récupération facile.
➤IEEE C37.118 Synchrophasor Protocol.Identifiez la phase connectée des régulateurs de tension en aval en coordonnant avec les mesures sychrophasor dans la sous-station.
Noter:
Afin d'économiser les coûts, le client peut choisir Rockwell Controller Type RVR-1/3.
