Données techniques

Schémas du circuit de câblage de primauté principale pour la sous-station

Général

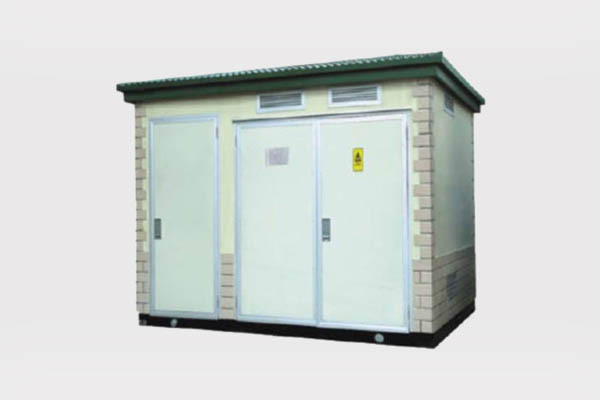

Les produits de la série YB () sont une sorte d'équipement qui assemble ensemble l'appareil de commutateur MV, le transformateur, le LV de distribution en fonction du schéma de connexion fixe. Cette sous-station en série convient à l'unité de quartier, à l'hôtel, au chantier à grande échelle et à un bâtiment élevé que la tension est de 12 kV /24kV/36KV/40,5 kV, la fréquence est de 50 Hz et la capacité est inférieure à 2500kva.

Environnement de service

A) Température de l'air: température maximale: + 40 ℃; Température minimale: -25 ℃
b) Humidité: humidité moyenne mensuelle 95%; Humidité moyenne quotidienne 90%.
c) Altitude au-dessus du niveau de la mer: installation maximale Altitude: 2500m
d) Air ambiant non apparemment pollué par des gaz corrosifs et inflammables, de la vapeur, etc.
e) Pas de shake violent fréquent

Principales spécifications techniques

Nom	Unité	Équipement HV	Transformateur	Équipement LV
Tension nominale	kV	12/24/36	(12/24/36)/0.4	0.4
Courant nominal	A	630	3/75-150/3750	Moins que 4000
La fréquence	Hz	50
Capacité nominale	kVA	50-2500
Pfr résiste	kV	42/50/70/95		2.5
Bilan	kV	75/125/170/185
Grade de protection de la croûte		IP23	Type d'huile 55; Type sec 65	IP23
Grade bruyant	dB
Dimensions d'apparence	mm	Selon le schéma du circuit de câblage de primauté
Salle HV		Chambre LV		Chambre de transformateur

Caractéristiques de désignation principales

La croûte de la sous-station est conçue en fonction de la technologie avancée étrangère et de la réalité physique. Nous fournissons de nombreux types de matériaux de croûte tels que le panneau en acier inoxydable en acier en acier en aluminium et le matériau non métallique (fibre de verre).

Le côté HV utilise le commutateur de charge ou le disjoncteur de vide. Le transformateur pourrait être de type hélicoïde et de type sec et de type sec.

La preuve de la boîte est la structure des doubles couches et entre les couches est remplie de mousse. Il y a des planches indépendantes dans la salle HV et LV, et dans la salle du transformateur installera le radiateur et l'équipement de refroidissement du contrôleur thermique automatique.

Remarque: Nous proposons des produits personnalisés spéciaux en fonction des besoins du client.

Caractéristiques de sous-station préfabriquées de 36KV / 40,5 kV

Ces sous-stations de type sont le côté HV 40,5 kV, LV côté 0,4-12 kV et en cours d'extérieur en extérieur. Les caractéristiques sont un petit volume, une installation pratique, un faible coût, un fonctionnement sûr et fiable d'automatisation. La sous-station est combinée avec une salle de commutation HV, une salle Lvswitch, une salle de relais et une salle du transformateur.

Principales spécifications techniques pour une sous-station préfabriquée de 36 kV / 40,5 kV

Nom	Unité	Équipement HV	Transformateur	Équipement LV
Tension nominale	kv	40.5	40.5/12/0.69/0.4	12/6.3/0.69/0.4
Courant nominal	A	Moins que 1250		Moins que 4000
La fréquence	Hz	50
Capacité nominale	Quel	1250-20000
Pfr résiste	kv	70/95		42/2.5(Auxiliaire)
Était un	kv	170/185		75
Grade de protection de la croûte		IP23	Type d'huile 55; Type sec 65	IP23
Grade bruyant	db
Dimensions d'apparence	mm	Selon le schéma du circuit de câblage de primauté
Subsptation de transformateur préfabriquée de 36KV / 40,5 kV

Schémas du circuit de câblage de primauté principale pour la sous-station (40,5 kV)

Remarque: Nous proposons des produits personnalisés spéciaux en fonction des besoins du client.

Ces équipements appartiennent également à cette catégorie de sous-station préfabriquée avec une fonction compacte et spéciale de HV, LV et transformateur sont toutes souterraines. Les gens peuvent entrer dans un puits.

Cette sous-station convient à l'installation dans une bande de semence carrée et à garer les clients peuvent choisir un type à moitié enterré ou un type entièrement enterré.

Carte de croquis de la sous-station à moitié enterrée

Schéma de croquis de la sous-station entièrement

Miniaturisation Sondatoire préfabriqué intelligent

Cette sous-station préfabriquée de série utilise un commutateur de cycle SF6 importé comme son réseau entrant et sortant HV a réalisé facilement le système de bague d'alimentation. Et la sous-station sélectionne le système d'automatisation intégré qui peut réaliser le mode sans surveillance.
