Rockwill Group, premier fabricant et principal détenteur de la technologie de la sous-station CSS Compact de Chine.
Solutions de postes compacts
<< Le fabricant professionnel et fournisseur de solutions de sous-station compacte CSS >>
Rockwill Group, premier fabricant et principal détenteur de la technologie de la sous-station CSS Compact de Chine.
Rockwill fournit une solution complète pour la sous-station compacte CSS, la tension nominale allant de 2,4 kV à 52 kV. Capacité jusqu'à 6300kVA.
Jusqu'à présent, la sous-station CSS compacte de Rockwill est largement utilisée dans plus de 30 pays, de l'Afrique à l'Asie et à l'Amérique. En outre, nous collaborons également avec notre partenaire pour effectuer la localisation de la fabrication de promotions.
-------------------------------------------------- ----------------------------
Quel est l’avancement de la coopération avec Rockwill?
>>> Bénéficiez de plus de 20 ans d'expérience en technologie de pointe issue de l'expérience de conception et de fabrication de Rockwill.
>>> Gagnez du temps pour votre plan d'affaires, en particulier pour la sous-station compacte CSS.
>>> Prix concurrentiel de produits complets entiers à fabrication automatique tels que: appareillage MT et BT, transformateur de puissance et pièces métalliques.
>>> Test de type Ready, équipe technique Ready, ligne de production complète et expérience enrichie.
-------------------------------------------------- ----------------------------
Quelles sont les marques de la sous-station compacte CSS? QUALITE?
>>> Le transformateur de puissance et de distribution avec une garantie de qualité de 5 ans et une durée de vie normale de 30 ans. Transformateur de marque Rockwell.
>>> Appareillage MT et BT avec 5 ans de garantie de qualité, 30 ans de vie normale. Marque Rockwill Electric.
>>> Unité de mesure CT / PT, transformateur de tension, transformateur de courant, capteur, etc.
Avec 5 ans de garantie de qualité, 30 ans de vie normale. Marque Rockwill Electrical.
>>> Relais de protection, contrôleur, système SCADA, logiciel, relais et panneau de commande, etc.
Avec 5 ans de garantie de qualité, 30 ans de vie normale. Marque Rockwell Automation.
>>> GCB MV & HV, mécanisme de commande, VCB LBS, commutateur, ACR, sectionnaliseur, etc.
Avec 5 ans de garantie de qualité, 30 ans de vie normale. Marque Powertech Electric.
-------------------------------------------------- ----------------------------
Quel autre produit pouvez-vous coopérer avec Rockwill?
Sous-station compacte CSS?
Le groupe Rockwill possède 5 usines de fabrication de succursales dont les produits comprennent:
>>> Tableaux MT et BT, tableaux GIS, unité principale à anneau, tableaux AIS, etc.
>>> Transformateur de puissance et de distribution, régulateur de tension, etc.
>>> Unité de mesure CT / PT, transformateur de tension, transformateur de courant, capteur, etc.
>>> Relais de protection, contrôleur, système SCADA, logiciel, relais et panneau de commande, etc.
>>> GCB MV & HV, mécanisme de commande, VCB LBS, commutateur, ACR, sectionnaliseur, etc.
>>> Produits de solutions d'alimentation et de qualité de réseau, solutions de production d'énergie, solutions T & D.
-------------------------------------------------- ----------------------------
Quel autre type de sous-station est fabriqué par Rockwill?
>>> Sous-station minière
>>> Poste de dérapage unitisé
>>> Poste de colis
>>> Poste mobile
>>> Poste de transformation sur socle / Poste ANSI américain
>>> Mini sous-station / Sous-station miniature
>>> poste de kiosque
>>> Poste portable
Pour plus d'informations, reportez-vous à nos catalogues de sous-stations compactes CSS.
Général
Les produits de la série YB () sont une sorte d’équipement qui assemble l’appareil de commutation MT, le transformateur, l’équipement de distribution BT ensemble selon un schéma de connexion fixe. Cette sous-station de série convient aux unités de quartier, aux hôtels, aux chantiers à grande échelle et aux immeubles de grande hauteur dont la tension est de 12kV / 24kV/36kV/40.5kV, la fréquence est de 50Hz et la capacité est inférieure à 2500kvA.
Environnement de service
a) Température de l'air: Température maximale: + 40; Température minimale: -25
b) humidité: humidité moyenne mensuelle 95%; Humidité moyenne journalière 90%.
c) Altitude au-dessus du niveau de la mer: altitude maximale d'installation: 2500 m
d) Air ambiant non apparemment pollué par des gaz corrosifs et inflammables, des vapeurs, etc.
e) Pas de secousse violente fréquente
Spécifications techniques principales
|
prénom |
Unité |
équipement à haute tension |
Transformateur |
Equipement basse tension |
|
Tension nominale |
kv |
12/24/36 |
(12/24/36)/0.4 |
0.4 |
|
Courant nominal |
A |
630 |
3/75-150/3750 |
Moins de 4000 |
|
La fréquence |
HZ |
50 | ||
|
Capacité nominale |
Quel |
50-2500 |
||
|
Pfr résister |
kv |
42/50/70/95 |
2.5 |
|
|
Était un |
kv |
75/125/170/185 |
||
|
Niveau de protection de la croûte |
IP23 |
Type d'huile 55; type sec 65 |
IP23 |
|
|
Grade bruyant |
db | |||
|
Dimensions de l'aspect |
mm |
Selon le schéma de circuit de câblage de primauté |
||
 |
 |
 |
||
|
Chambre Haute Tension |
Chambre Basse Tension |
Chambre de transformateur |
||
Caractéristiques principales de désignation
La croûte de la sous-station est conçue en fonction de la technologie de pointe étrangère et de la réalité physique. Nous fournissons de nombreux types de matériaux de croûte, tels que des panneaux composites en acier inoxydable et des matériaux non métalliques (fibre de verre).
Le côté haute tension utilise un interrupteur de charge ou un disjoncteur à vide. Le transformateur pourrait être du type à huile scellé hermétiquement et du type à sec.
La preuve de la boîte est double structure de la structure et entre les couches est remplie de mousse. Il y a des cartes indépendantes dans les salles HT et BT, et dans la salle des transformateurs, on installera un dispositif de chauffage et de refroidissement à régulateur thermique automatique.
Remarque: nous proposons des produits spéciaux sur mesure, selon les besoins du client.

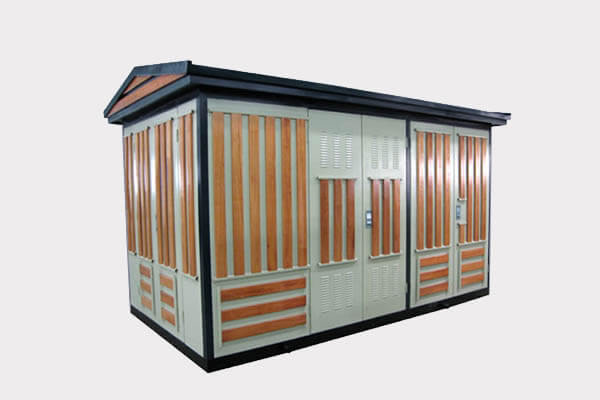

Chaque style de revêtement extérieur différent pour les options du client
Caractéristiques des sous-stations préfabriquées 36kV / 40,5kV
Ce type de sous-stations est un équipement complet à l’extérieur, à 40,5 kV et à 0,4-12 kV, ainsi que dans les villes, les usines, les champs de pétrole, les quais, etc. Il est également utilisé sur certains chantiers de construction. Les caractéristiques sont un petit volume, une installation pratique, un fonctionnement sûr et fiable avec une automatisation élevée. Le sous-poste est combiné à une salle de commutation HT, une salle de commutation LV, une salle de relais et une salle de transformateur.
Principales spécifications techniques des sous-stations préfabriquées 36kV / 40,5kV
|
prénom |
Unité |
Equipement haute tension |
Transformateur |
Equipement basse tension |
|
Tension nominale |
kv |
40.5 |
40.5/12/0.69/0.4 |
12/6.3/0.69/0.4 |
|
Courant nominal |
A |
Moins de 1250 |
Moins de 4000 |
|
|
La fréquence |
HZ |
50 |
||
|
Capacité nominale |
Quel |
1250-20000 |
||
|
Pfr résister |
kv |
70/95 |
42/2.5(Auxiliaire) |
|
|
Était un |
kv |
170/185 |
75 |
|
|
Niveau de protection de la croûte |
IP23 |
Type d'huile 55; type sec 65 |
IP23 |
|
|
Grade bruyant |
db |
|||
|
Dimensions de l'aspect |
mm |
Selon le schéma de circuit de câblage de primauté |
||
|
||||
 |
||||
|
Poste de transformation préfabriqué 36kV / 40.5kV |
||||
Schémas de circuit de câblage de primauté principaux pour sous-station (40,5kV)
Remarque: nous proposons des produits spéciaux sur mesure, selon les besoins du client.
Ces équipements appartiennent également à cette catégorie de postes préfabriqués avec une fonction compacte et spéciale de haute tension, BT et transformateur sont tous souterrains. Les gens peuvent y entrer par un puits.
Cette sous-station convient à l’installation dans des parcelles et parcelles ensemencées carrées. Les clients peuvent choisir un type semi-enterré ou un type enterré.
Schéma de la sous-station à moitié enterrée
Schéma de principe de la sous-station enterrée
Sous-station préfabriquée intelligente de miniaturisation
Cette sous-station préfabriquée de série utilise un commutateur de cycle SF6 importé car son réseau entrant et sortant HV a réalisé facilement le système de bague d'alimentation. Et la sous-station sélectionne le système d'automatisation intégré qui peut réaliser le mode sans surveillance.
