Poste de transformation préfabriqué

Poste de transformation préfabriqué extérieur Sous-station intelligente: La sous-station préfabriquée est l’un des équipements de distribution les plus économiques, pratiques, efficaces et nouveaux.

Description Environnement de service Poste préfabriqué 12kV / 24kV / 36kv Poste préfabriqué 36kV / 40,5kV Sous-station souterraine préfabriquée

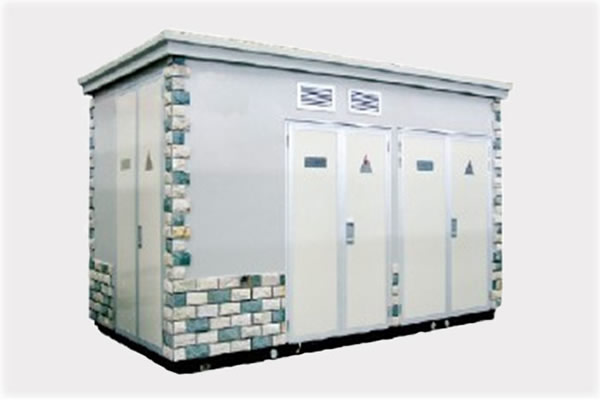

Poste de transformation préfabriqué extérieur

Sous-station intelligente:
La sous-station préfabriquée est l’un des équipements de distribution les plus économiques, pratiques, efficaces et nouveaux. Il assemble une armoire de commutation haute tension de 12 kV (24 kV, 36 kV disponible); transformateur et armoire de commutation basse tension ensemble, et est mobile, assemblé à l’installation.
La sous-station box préfabriquée (sous-station nommée ci-dessous) présente de nombreux avantages, tels que: ensemble complet, petit cubage, peu d'espace, centre de charge entrant, amélioration de la qualité de l'alimentation, réduction de la perte de circuit, réduction du délai de livraison de l'énergie, emplacement flexible, adapter à la mise, l'assemblage commode, l'opération fiable, le petit investissement, l'effet rapide, et ainsi de suite. Il est largement utilisé dans la distribution d'énergie dans les républiques urbaines, les immeubles de grande hauteur, les zones résidentielles, les parcs et les routes à grande vitesse, ainsi que dans les champs de pétrole, les entreprises industrielles et minières et les zones de construction temporaire. Le produit est conforme aux normes GB / T17467-1998 <>, DL / T537-1993 << 6-35kv box = "" substation = "" ordering = "" technology = "" standards = "" >>, ainsi qu’à d’autres normes.
Caractères de fonction:
Tension du système: 12kV (24kV, 36kV disponible) courant nominal haute tension: 630A ou plus;
Collocateur 3D transformateur, réduire les pertes, mettre à niveau la capacité à 11 grade;
Le transformateur 3D collecteur, l'isolation améliorée, résistant à la chaleur jusqu'au grade H, peut fonctionner longtemps dans un environnement à 180 ° C;
Transformateur 3D collocateur, diminuer 1 / 4-1 / 5 du cube;
Concevez et définissez le réseau en anneau ou les utilisateurs en fonction des besoins des utilisateurs;
Concevez le boîtier en fonction de la configuration des plaques d’acier, des configurations complexes ou des aménagements paysagers conformément aux besoins des utilisateurs;
Réparez les pièces d’auto, réalisez Trois télécommandes, vérifiez les données dans une gestion à distance, à l’épreuve des voleurs et au tarif en charge;
Ensemble complet, intelligent, petit espace, faible investissement, projet court, centre de charge entrant, économie d'énergie et faible perte, assemblage pratique, adapté au réglage, etc.

Principales caractéristiques de désignation
La croûte de la sous-station est conçue en fonction de la technologie de pointe étrangère et de la réalité physique. Nous fournissons de nombreux types de matériaux de croûte, tels que des panneaux composites en acier inoxydable et des matériaux non métalliques (fibre de verre).
Le côté haute tension utilise un interrupteur de charge ou un disjoncteur à vide. Le transformateur pourrait être du type à huile scellé hermétiquement et du type à sec.
La preuve de la boîte est double structure de la structure et entre les couches est remplie de mousse. Il y a des cartes indépendantes dans les salles HT et BT, et dans la salle des transformateurs, on installera un dispositif de chauffage et de refroidissement à régulateur thermique automatique.
Remarque: nous proposons des produits spéciaux sur mesure, selon les besoins du client.

Environnement de service

a) Température de l'air: Température maximale: + 50; Température minimale: -55

b) humidité: humidité moyenne mensuelle 95%; Humidité moyenne journalière 90%.

c) Altitude au-dessus du niveau de la mer: altitude maximale d'installation: 2500 m

d) Air ambiant non apparemment pollué par des gaz corrosifs et inflammables, des vapeurs, etc.

e) Pas de secousse violente fréquente

Données techniques

prénom	Unité	Équipement HV	Transformateur	Equipement BT
Tension nominale	kv	12/24/36	(12/24/36)/0.4	0.4
Courant nominal	A	630	3/75-150/3750	Moins de 4000
La fréquence	HZ	50
Capacité nominale	Quel	50-2500
Pfr résister	kv	42/50/70/95		2.5
Était un	kv	75/125/170/185
Niveau de protection de la croûte		IP23	Type d'Huile 55; Type Sec 65	IP23
Grade bruyant	dB
Dimensions d'apparence	mm	Selon le schéma du circuit de câblage de primauté

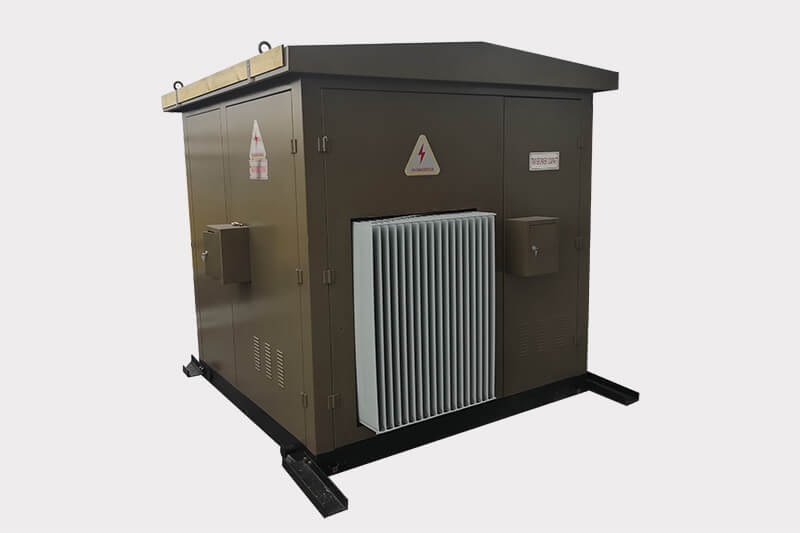

Général

Les produits de la série YB () sont une sorte d’équipement qui assemble l’appareil de commutation MT, le transformateur, l’équipement de distribution BT ensemble selon un schéma de connexion fixe. Cette sous-station de série convient aux unités de quartier, aux hôtels, aux chantiers à grande échelle et aux immeubles de grande hauteur dont la tension est de 12kV / 24kV/36kV/40.5kV, la fréquence est de 50Hz et la capacité est inférieure à 2500kvA.

Environnement de service

a) Température de l'air: Température maximale: + 40; Température minimale: -25
b) humidité: humidité moyenne mensuelle 95%; Humidité moyenne journalière 90%.
c) Altitude au-dessus du niveau de la mer: altitude maximale d'installation: 2500 m
d) Air ambiant non apparemment pollué par des gaz corrosifs et inflammables, des vapeurs, etc.
e) Pas de secousse violente fréquente

Spécifications techniques principales

prénom	Unité	équipement à haute tension	Transformateur	Equipement basse tension
Tension nominale	kv	12/24/36	(12/24/36)/0.4	0.4
Courant nominal	A	630	3/75-150/3750	Moins de 4000
La fréquence	HZ	50
Capacité nominale	Quel	50-2500
Pfr résister	kv	42/50/70/95		2.5
Était un	kv	75/125/170/185
Niveau de protection de la croûte		IP23	Type d'huile 55; type sec 65	IP23
Grade bruyant	db
Dimensions d'apparence	mm	Selon le schéma de circuit de câblage de primauté

Chambre Haute Tension		Chambre Basse Tension		Chambre de transformateur

Caractéristiques de désignation principales

La croûte de la sous-station est conçue en fonction de la technologie avancée étrangère et de la réalité physique. Nous fournissons de nombreux types de matériaux de croûte tels que le panneau en acier inoxydable en acier en acier en aluminium et le matériau non métallique (fibre de verre).

Le côté HV utilise le commutateur de charge ou le disjoncteur de vide. Le transformateur pourrait être de type hélicoïde et de type sec et de type sec.

La preuve de la boîte est la structure des doubles couches et entre les couches est remplie de mousse. Il y a des planches indépendantes dans la salle HV et LV, et dans la salle du transformateur installera le radiateur et l'équipement de refroidissement du contrôleur thermique automatique.

Remarque: Nous proposons des produits personnalisés spéciaux en fonction des besoins du client.

Caractéristiques des sous-stations préfabriquées 36kV / 40,5kV

Ce type de sous-stations est un équipement complet à l’extérieur, à 40,5 kV et à 0,4-12 kV, ainsi que dans les villes, les usines, les champs de pétrole, les quais, etc. Il est également utilisé sur certains chantiers de construction. Les caractéristiques sont un petit volume, une installation pratique, un fonctionnement sûr et fiable avec une automatisation élevée. Le sous-poste est combiné à une salle de commutation HT, une salle de commutation LV, une salle de relais et une salle de transformateur.

Principales spécifications techniques des sous-stations préfabriquées 36kV / 40,5kV

prénom	Unité	Équipement Days tendu	Transformateur	Les basses d'équipement tendues
Tension nominale	kv	40.5	40.5/12/0.69/0.4	12/6.3/0.69/0.4
Courant nominal	A	Moins de 1250		Moins de 4000
La fréquence	HZ	50
Capacité nominale	Quel	1250-20000
Pfr résister	kv	70/95		42/2.5(Auxiliaire)
Était un	kv	170/185		75
Niveau de protection de la croûte		IP23	Type d'huile 55; type sec 65	IP23
Grade bruyant	db
Dimensions de l'aspect	MM	Selon le schéma de circuit de câblage de primauté


Poste de transformation préfabriqué 36kV / 40.5kV

Schémas de circuit de câblage de primauté principaux pour sous-station (40,5kV)

Remarque: nous proposons des produits spéciaux sur mesure, selon les besoins du client.

Ces équipements appartiennent également à cette catégorie de postes préfabriqués avec une fonction compacte et spéciale de haute tension, BT et transformateur sont tous souterrains. Les gens peuvent y entrer par un puits.
Cette sous-station convient à l’installation dans des parcelles et parcelles ensemencées carrées. Les clients peuvent choisir un type semi-enterré ou un type enterré.
